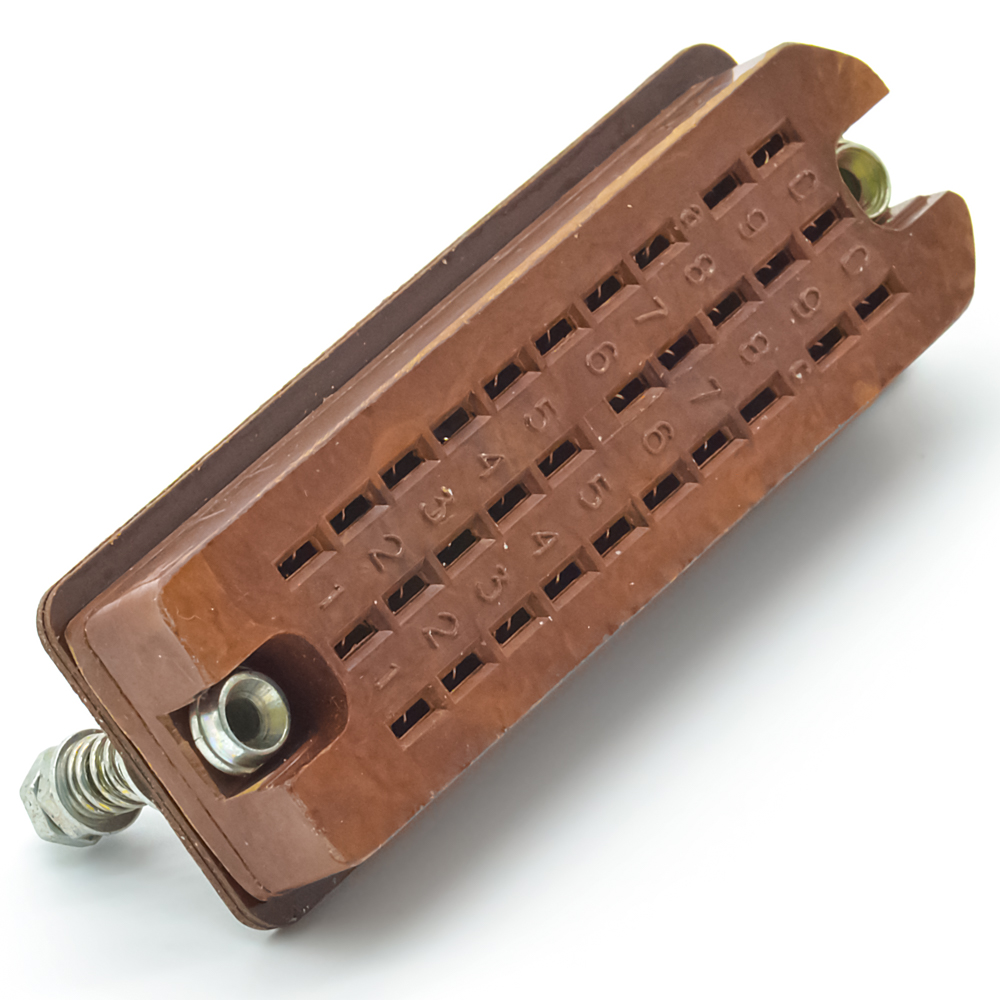

РП14-30Л Розетка с ловителем, карболит (вар.1) "5" (арт. TN-3113)

ПО " Эльбрус" , Изобильный; ЕСЗ.656.015ТУ; 800 V; 5 A; " 5" - ВП, ПЗ; нет кожуха; -

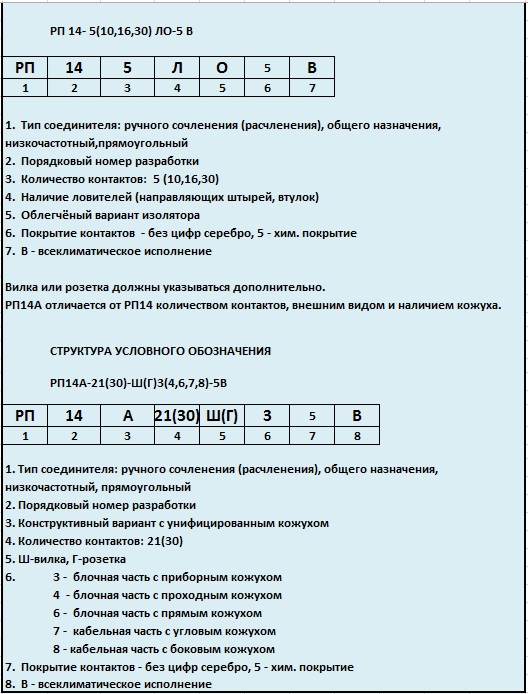

РП14-30Л Розетка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения; 14 - порядковый номер разработки; 30 - количество контактов; Л - наличие ловителя (втулки); покрытие контактов серебром (отсутствие цифры); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов. Соединители РП14 предназначены для внутреннего монтажа. Контакты вилок и розеток плавающие. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ПО "Эльбрус", Изобильный
Страна изготовления СССР
Нормы и требования ЕСЗ.656.015ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 48,72
Вид упаковки картонная коробка (60 шт)
Состояние упаковки заводская
Транслитерация RP14-30L Socket with catcher, carbolite

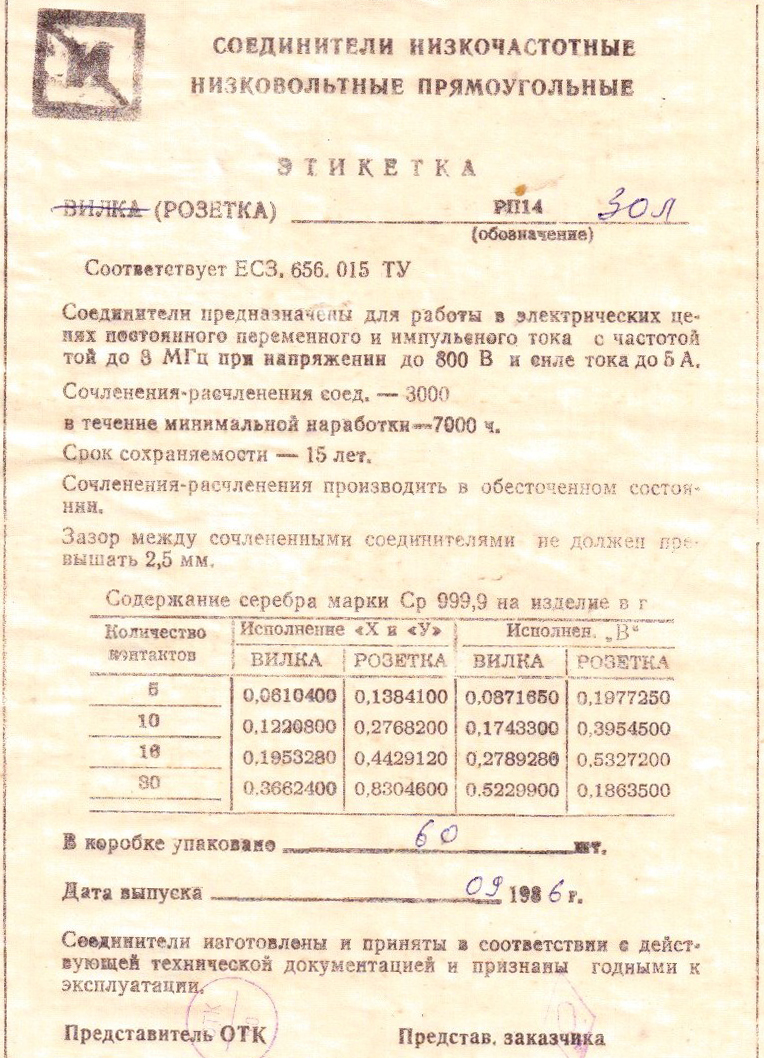

Наличие паспорта - этикетки есть

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП14
Типономинал / Типоконструкция розетка
Фактическая маркировка РП14-30Л
Количество контактов 30
Вид контактов ножевые
Размер контактов 3,5х0,6 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 7 mm
Шаг контактов в ряду 6,1 mm
Количество рядов контактов 3
Наличие замка для фиксации нет замка
Наличие ловителей втулка
Наличие кожуха нет кожуха
Вид изолятора вариант I
Материал изолятора карболит
Цвет изолятора коричневый

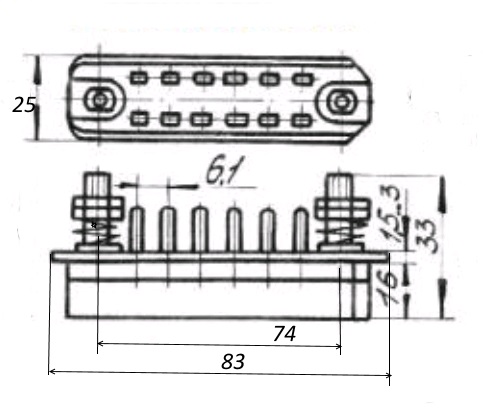

Длина изолятора 83 mm
Ширина изолятора 25 mm
Высота изолятора 16 mm
Габаритные размеры L*W*H 83х30х33 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 74 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,5 mm
Метод сочленения врубной
Состояние товара с хранения
Рабочее положение любое

Технические характеристики

Рабочее напряжение, max 800 V
Рабочий ток, max 5 A
Сопротивление контактов не более 30 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-3000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 2550 V

Условия эксплуатации

Интервал рабочих температур от -60 до +100°С
Атмосферное давление от 1х 10⁻¹² Pa до 50,6 10⁴ Pa
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Минимальная наработка 10 000 час.
Макс. срок хранения 15 лет
