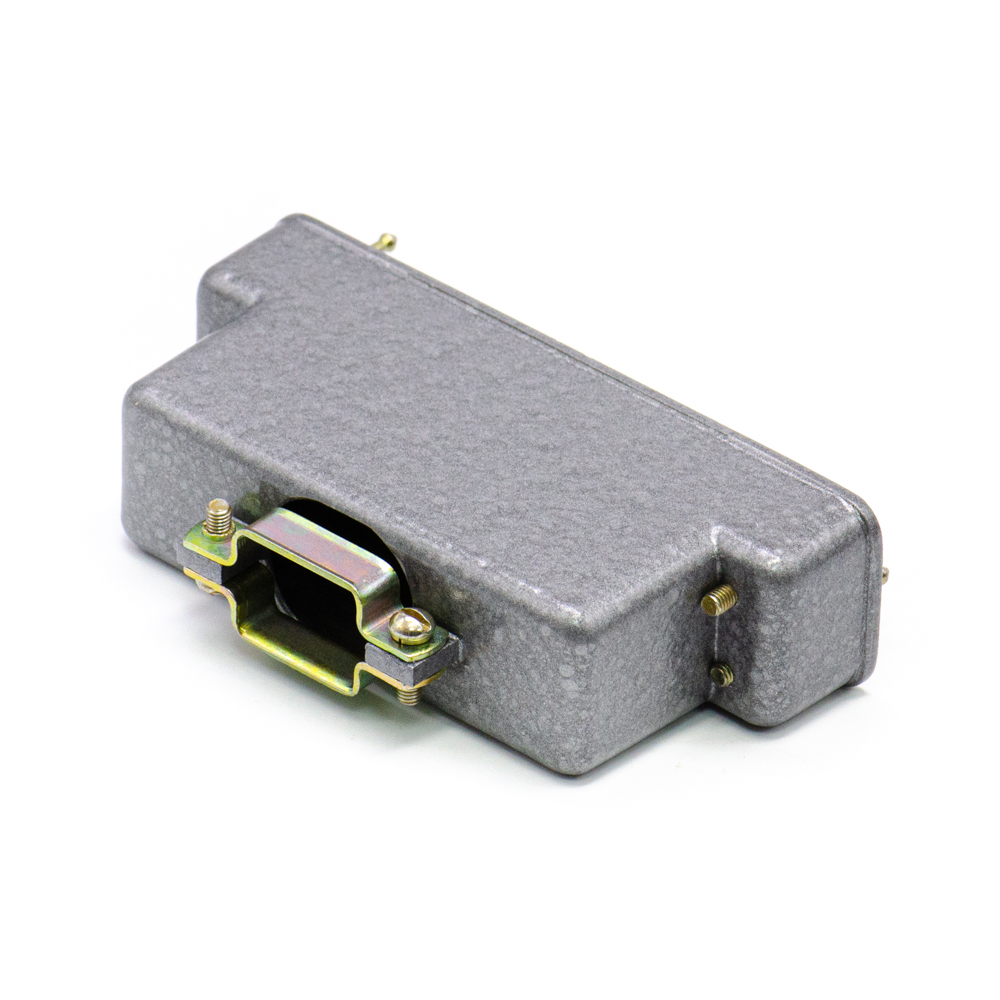

РП10-30ЛП Вилка с ловителем, прямой кожух, карболит 2024 (арт. SN-9980)

Снежеть; 1500 V; 15 A; " 1" - ОТК; алюминий; БРО.364.025 ТУ

РП10-30ЛП Вилка, круглые контакты - Соединитель внутреннего монтажа предназначен для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного токов. Расшифровка: РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный, 10 - Порядковый номер разрботки, 30 - Количество контактов, Л - Наличие ловителей (направляющих штырей, втулок), П - Наличие универсального корпуса с прямым выходом кабеля, без буквы «О» - покрытие контактов серебром.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка Снежеть
Страна изготовления РОССИЯ
Нормы и требования бР0.364.025ТУ, ГОСТ 15150-69
Дата изготовленияi 2024
Вид приемки i "1"- ОТК
Масса изделия, гр 81,5
Вид упаковки картонная коробка (20шт)

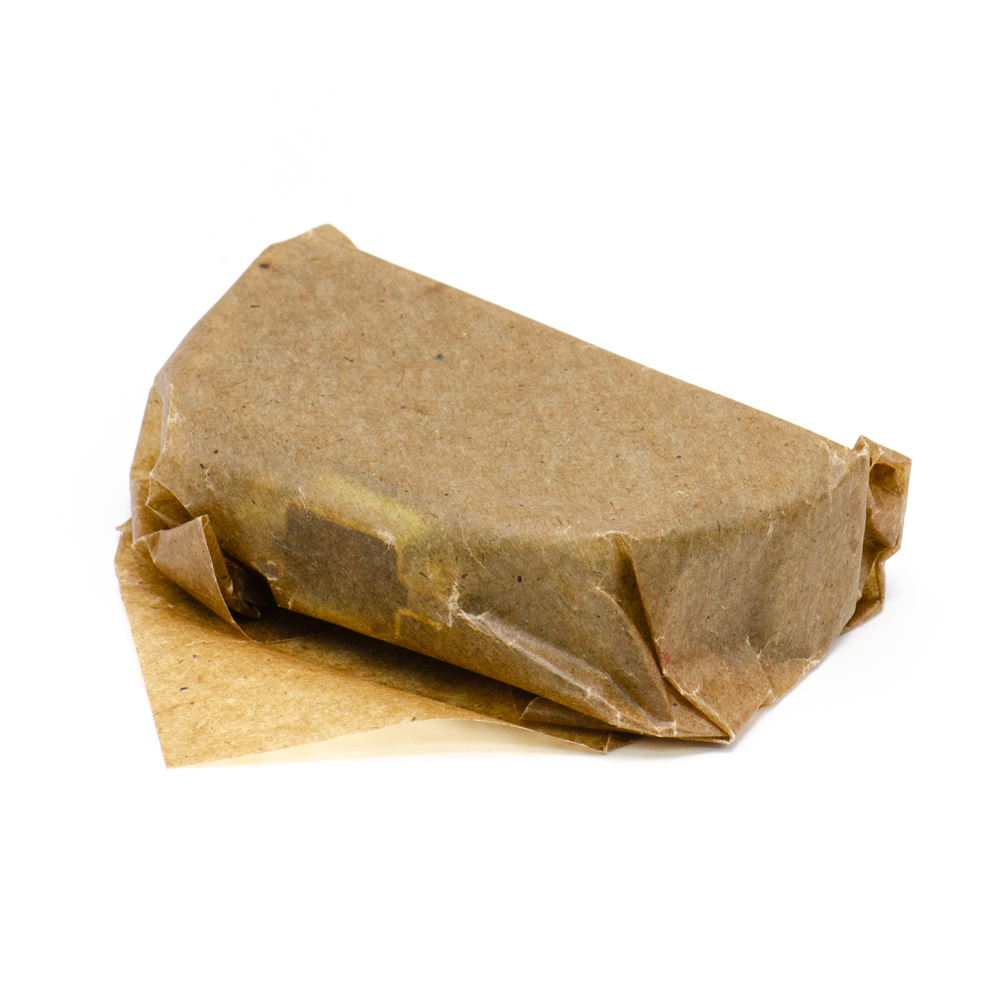

Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Транслитерация RP10-30LP Plug carbolite

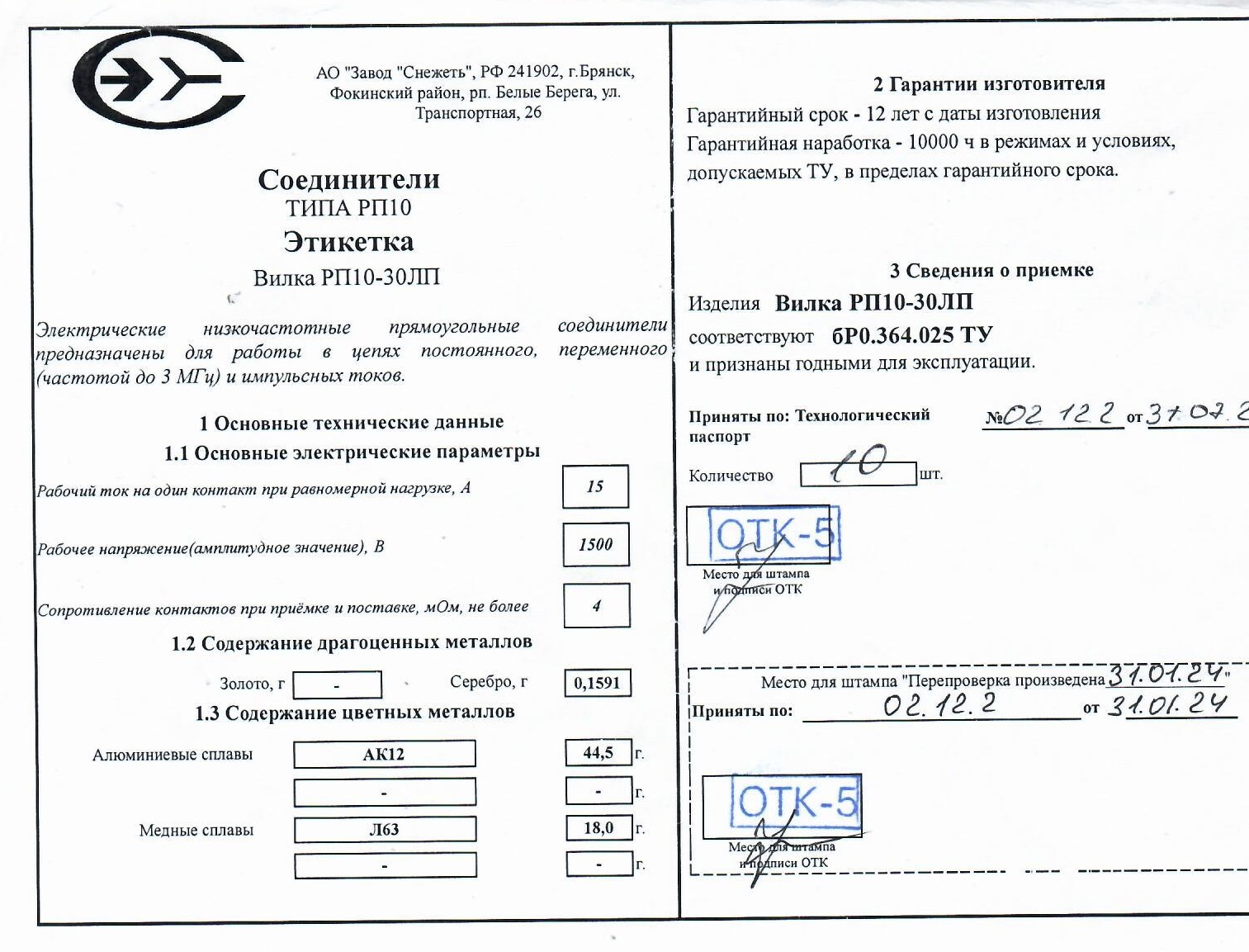

Наличие паспорта - этикетки этикетка

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция вилка
Фактическая маркировка РП10-30ЛП

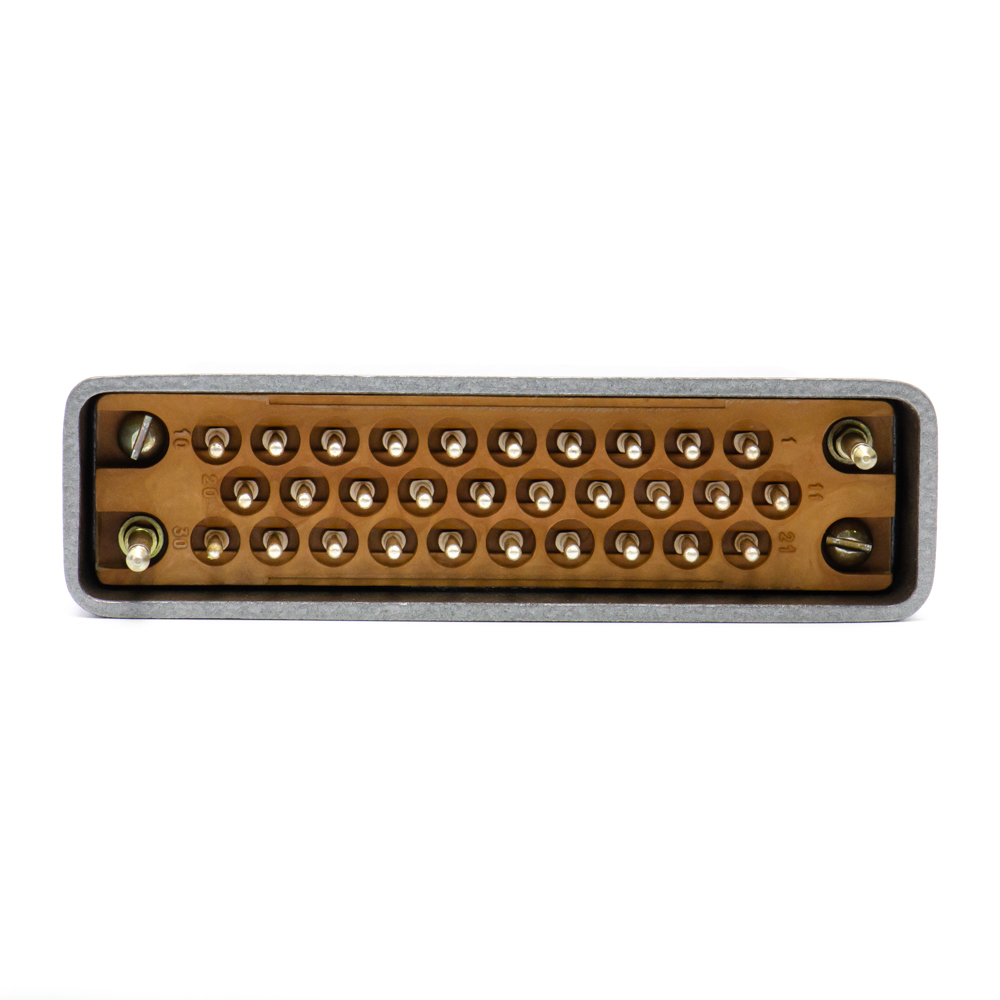

Количество контактов 30
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие замка для фиксации нет замка
Наличие ловителей направляющий штырь

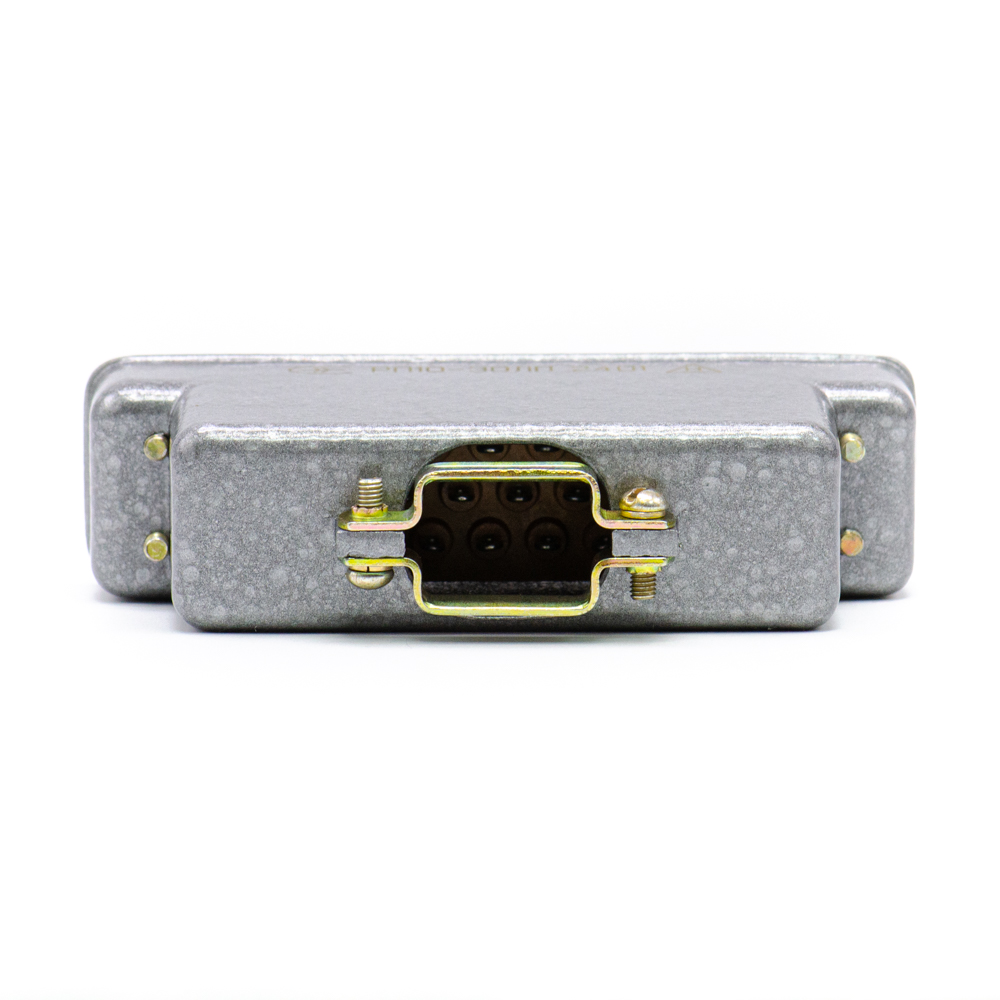

Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 85 mm
Ширина изолятора 19 mm
Высота изолятора 8,86 mm

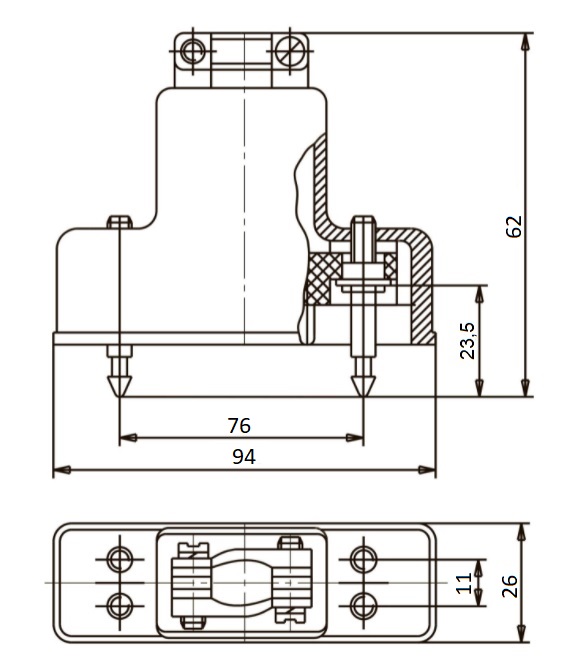

Габаритные размеры L*W*H 93х62х26 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 44,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,35 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10 000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
