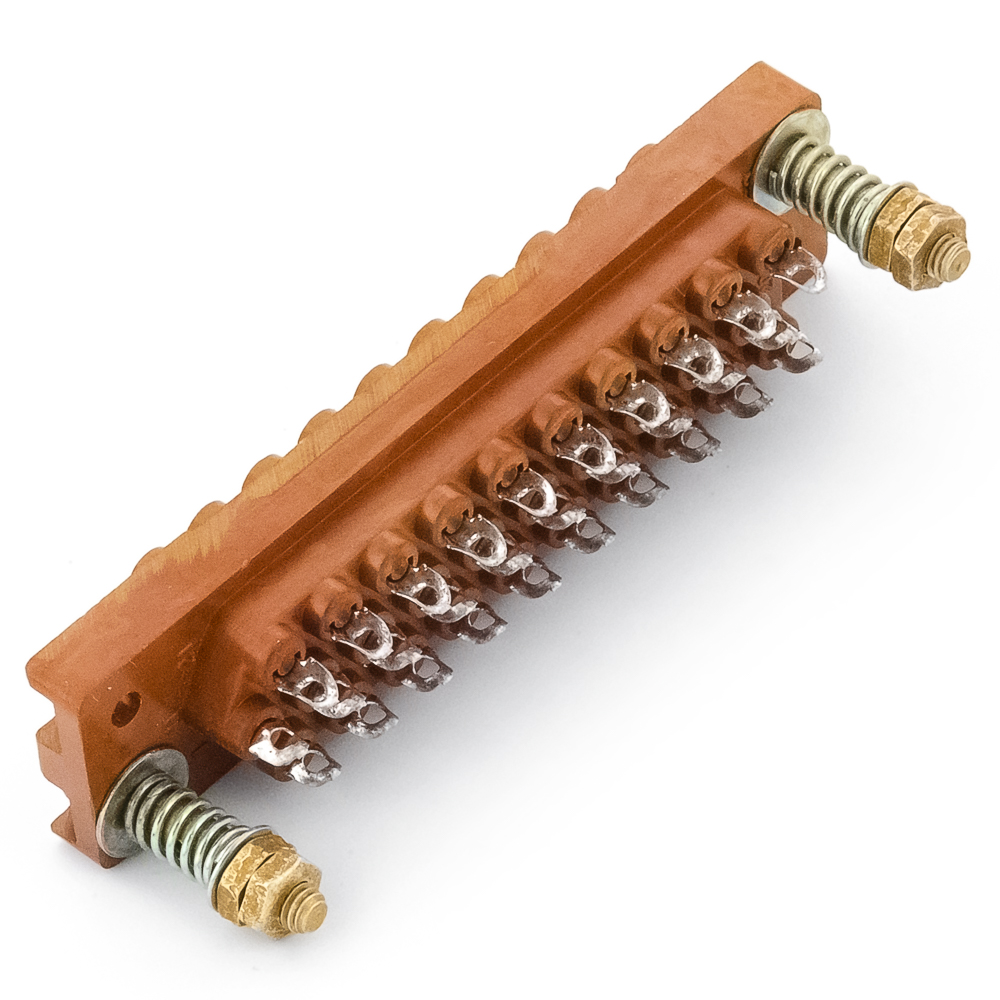

РП10-30Л Розетка с ловителем, карболит, 2002 (арт. TN-2024)

ОАО «Карачевский завод «Электродеталь»; " 5" - ВП, ПЗ

РП10-30Л Розетка с ловителем - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 30 - количество контактов; Л - наличие ловителя (направляющих штырей); отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования ГЕ0.364.004ТУ
Дата изготовленияi 2000-2009
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 31,36
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-30L Socket with catcher, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция розетка
Фактическая маркировка РП10-30Л
Количество контактов 30
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие замка для фиксации нет
Наличие ловителей втулка
Наличие кожуха нет кожуха
Материал кожуха -
Цвет кожуха -
Материал изолятора карболит
Цвет изолятора коричневый

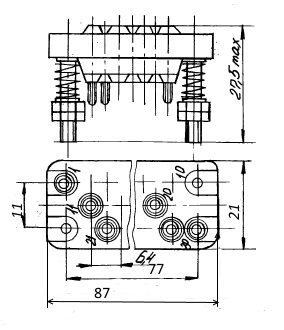

Длина изолятора 87 mm
Ширина изолятора 21 mm
Высота изолятора 12,1 mm
Габаритные размеры L*W*H 87х21х27,5 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 77 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной
Состояние товара с хранения
Статус изделия В настоящее время разъёмы РП10 выпускает ОАО "Карачевский завод "Электродеталь"
Дополнительные характеристики -

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
Синусоидальная вибрация: -
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет

Полные аналоги

РП10-30Л Розетка Снежетть, фото
РП10-30Л Розетка Снежетть
УЗНП9-30РП12-Л Розетка Лтава, фото
УЗНП9-30РП12-Л Розетка Лтава

Функциональные аналоги

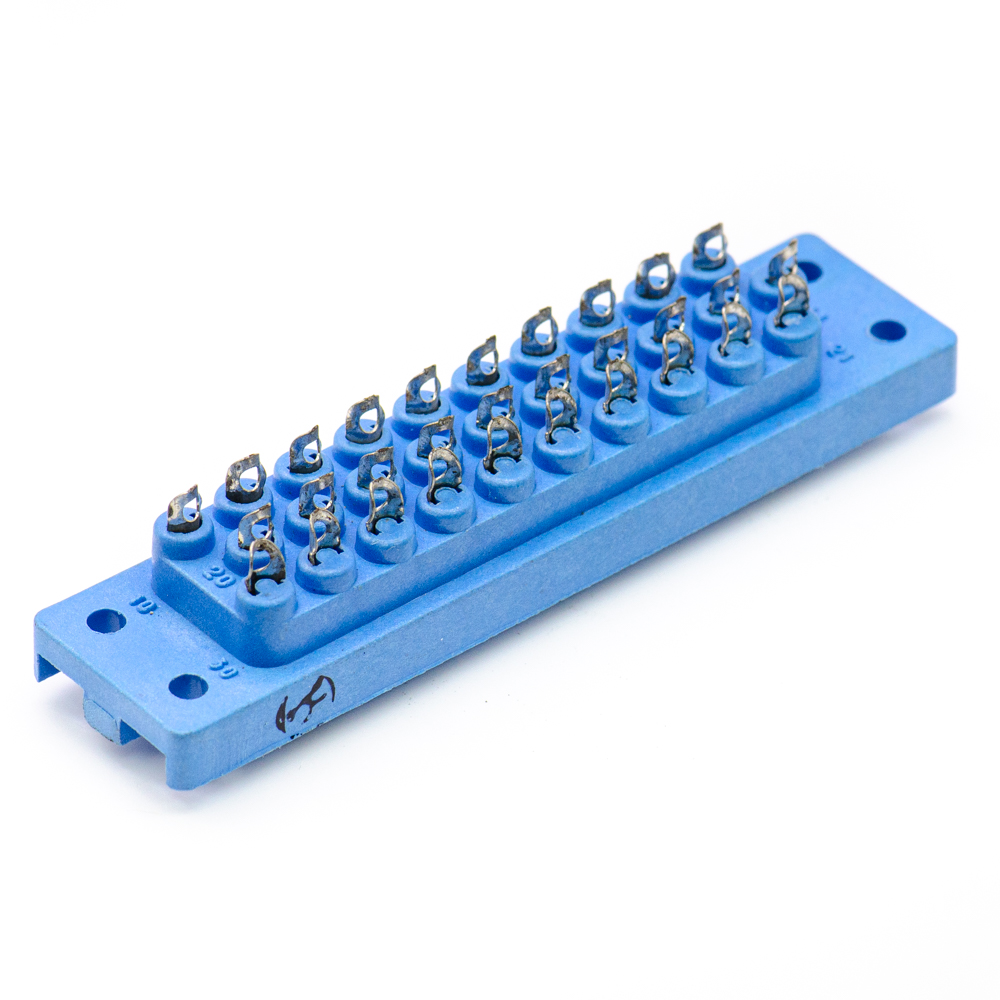

РП10-30Л-П-О Розетка с ловителем, пластмасса, фото
