Скидка на  Переключатели перекидные (Тумблеры)
-20%

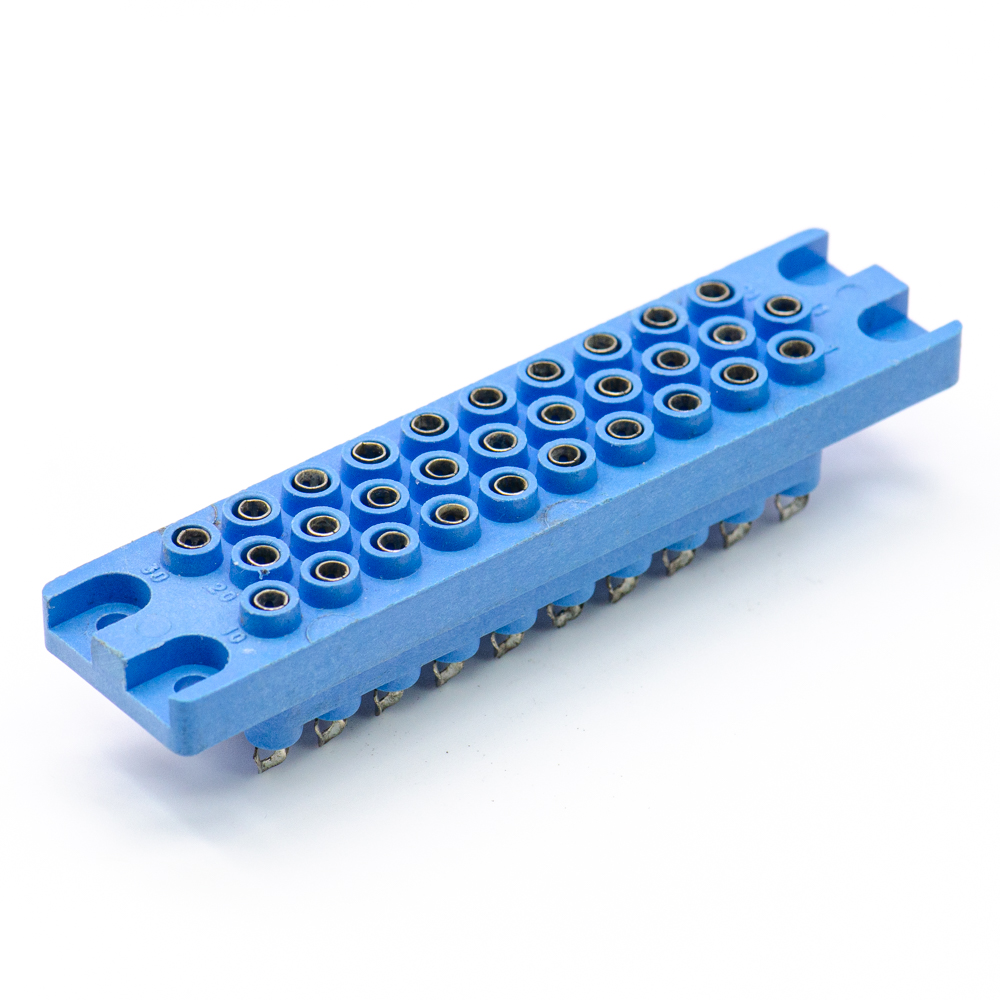

РП10-30-П-О Розетка, пластмасса БРО.364.025 ТУ(арт. SK-6764)

ОАО «Карачевский завод «Электродеталь»; 1500 V; 15 A; " 1" - ОТК; -; БРО.364.025 ТУ
РОССИЯ
Артикул (ID): SK-6764
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ БРО.364.025 ТУ
Подробная документация
Аналоги и альтернативы
ID: 256430
На складе 2 шт
  • Цена от 1920 ₽
  • 1 шт 1920 ₽
Количество
Быстрый заказ

РП10-30-П-О Розетка - электрический низкочастотный прямоугольный соединитель. Применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 30 - количество контактов; П - изолятор из термопластичного материала; О - покрытие контактов олово-висмут. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РП10-30-П-О Розетка, пластмасса БРО.364.025 ТУ
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 28,58
Состояние упаковки самоупаковка
Транслитерация RP10-30L-P-O Socket, plastic BRO.364.025 TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция розетка
Фактическая маркировка РП10-30Л-П-О,РП10-30-П-О
Количество контактов 30
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов олово - висмут
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие замка для фиксации нет замка
Наличие ловителей нет
Наличие кожуха нет кожуха
Материал изолятора пластмасса
Цвет изолятора синий
Длина изолятора 87 mm
Ширина изолятора 21 mm
Высота изолятора 12,1 mm

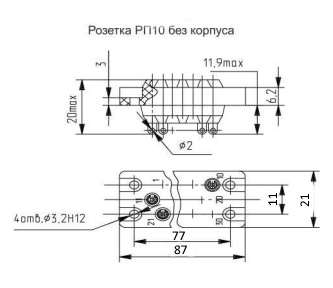

Габаритные размеры L*W*H 87х21х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 77 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
РП10-30-П-О Розетка, пластмасса БРО.364.025 ТУ   (datasheet)

Функциональные аналоги

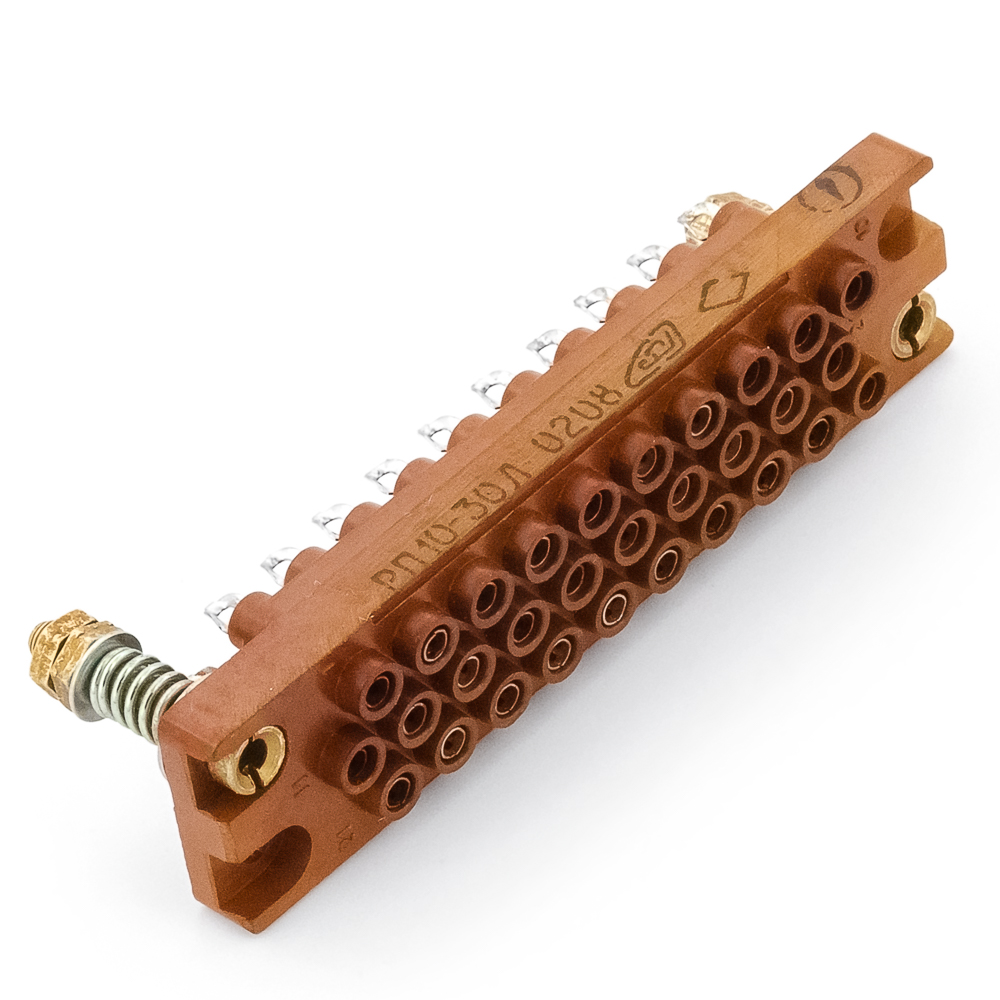

РП10-30Л Розетка с ловителем, карболит, 2002, фото
Артикул (ID): TN-2024
РП10-30Л Розетка с ловителем, карболит, 2002
РП10-30Л Розетка Снежетть, фото
РП10-30Л Розетка Снежетть
РП10-30Л Розетка Электродеталь, фото
РП10-30Л Розетка Электродеталь
РП10-30Л-О Розетка Электродеталь, фото
РП10-30Л-О Розетка Электродеталь
УЗНП9-30РП12-Л Розетка Лтава, фото
УЗНП9-30РП12-Л Розетка Лтава

Возможные аналоги

РП10-30Л-В Розетка Снежетть, фото
РП10-30Л-В Розетка Снежетть
РП10-30Л-В Розетка Электродеталь, фото
РП10-30Л-В Розетка Электродеталь
УЗНП9-30РП12-Л-В Розетка Лтава, фото
УЗНП9-30РП12-Л-В Розетка Лтава
