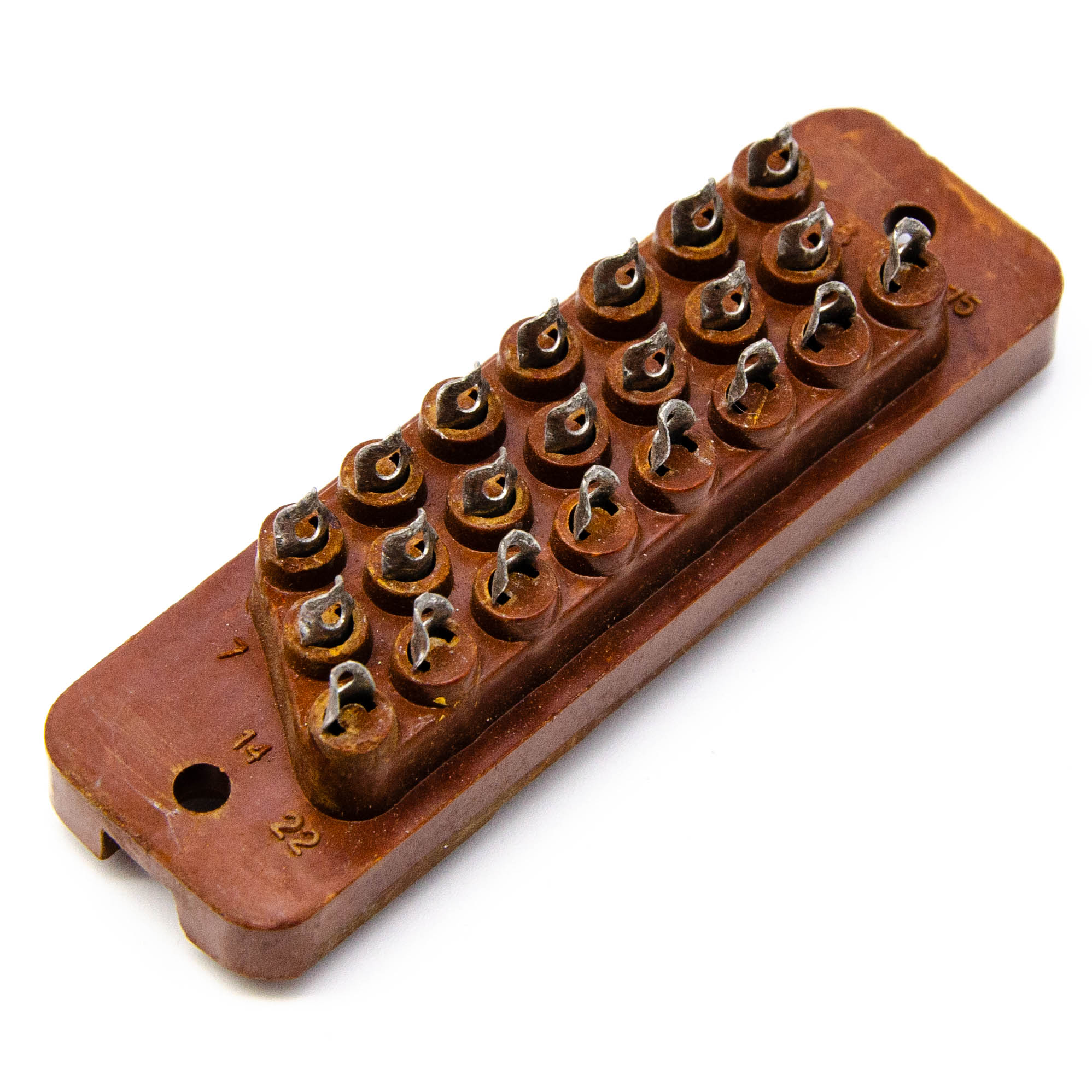

РП10-22 Розетка, карболит (арт. TN-4194)

ОАО «Карачевский завод «Электродеталь»; " 1" - ОТК

РП10-22 Розетка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 22 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования ГЕО.364.025 ТУ
Дата изготовленияi 1992-1999
Вид приемки i "1"- ОТК
Масса изделия, гр 22,47
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-22 Rosette carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция розетка
Фактическая маркировка РП10-22
Количество контактов 22
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 3
Наличие замка для фиксации нет
Наличие ловителей нет
Наличие кожуха нет кожуха
Материал кожуха -
Цвет кожуха -
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 68 mm
Ширина изолятора 21 mm
Высота изолятора 12,1 mm
Габаритные размеры L*W*H 68х21х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка

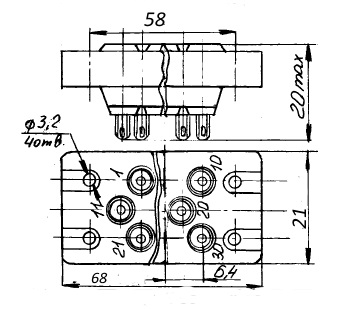

Установочные размеры 58 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной
Состояние товара с хранения
Статус изделия В настоящее время разъёмы РП10 выпускает ОАО "Карачевский завод "Электродеталь"
Дополнительные характеристики -

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
Синусоидальная вибрация: -
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет

Полные аналоги

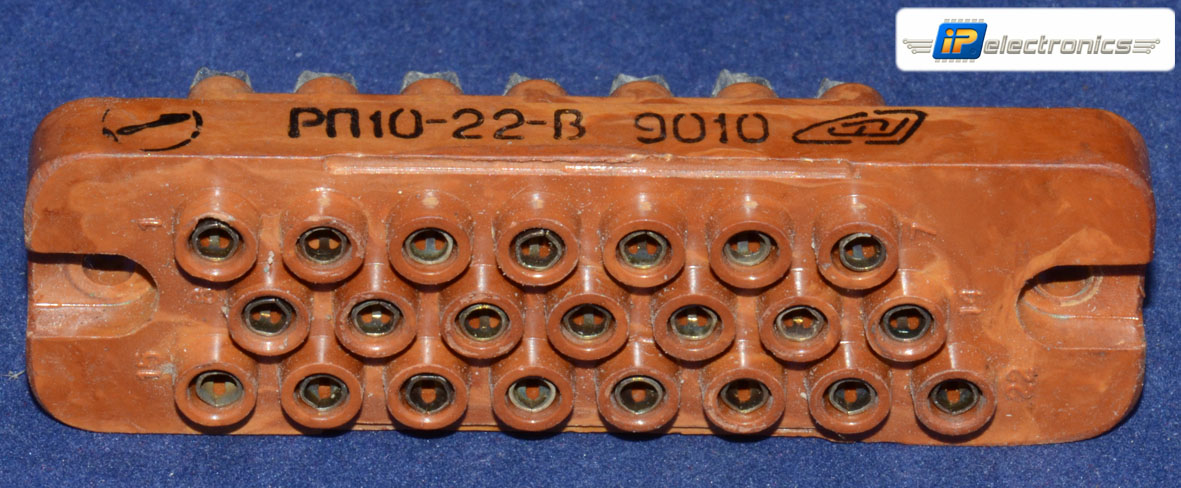

РП10-22-В Розетка, карболит, фото
Артикул (ID): OP-1326
РП10-22-В Розетка, карболит
РП10-22 Розетка Снежеть, фото
РП10-22 Розетка Снежеть
РП10-22-В Розетка Снежеть, фото
РП10-22-В Розетка Снежеть

Функциональные аналоги

РП10-22-П-О Розетка, пластмасса, фото
Артикул (ID): TN-7993
РП10-22-П-О Розетка, пластмасса
УЗНП9-22РП12 Розетка Лтава, фото
УЗНП9-22РП12 Розетка Лтава

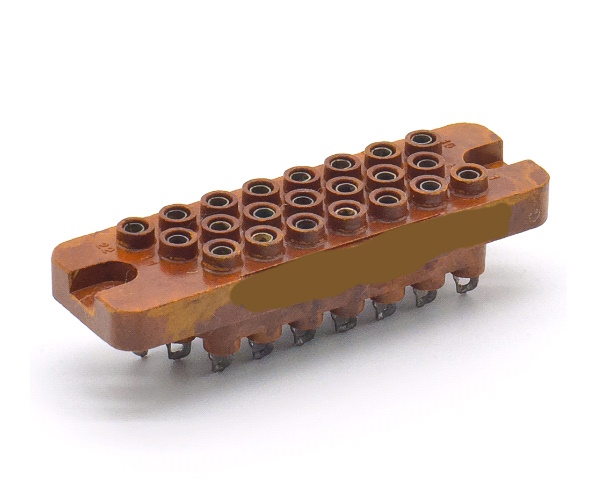

УЗНП9-22РП12-В Розетка Лтава, фото
УЗНП9-22РП12-В Розетка Лтава

Возможные аналоги

РП10-22-О Розетка Электродеталь, фото
РП10-22-О Розетка Электродеталь
