РП10-11 Розетка, карболит (арт. TN-1573)

ОАО «Карачевский завод «Электродеталь»; " 5" - ВП, ПЗ

РП10-11 Розетка - электрический низкочастотный прямоугольный соединитель. Структура условного обозначения: РП - тип соединителя: ручного сочленения (расчленения) общего назначения низкочастотный, прямоугольный; 10 - порядковый номер разработки; 11 - количество контактов; отсутствие буквы В - климатическое исполнение УХЛ. Соединитель предназначен для работы в цепях постоянного, переменного (с частотой до 3 МГц) и импульсного токов напряжением до 1500 В. Соединители РП10 имеют плавающие контакты. Подсоединение проводов к хвостовикам контактов методом пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования БР0.364.025 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 16
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация RP10-11 Rosette, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция розетка
Фактическая маркировка РП10-11Л
Количество контактов 11
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 2
Наличие замка для фиксации нет
Наличие ловителей нет
Наличие кожуха нет кожуха
Материал кожуха -
Цвет кожуха -
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 55 mm
Ширина изолятора 12 mm
Высота изолятора 9 mm

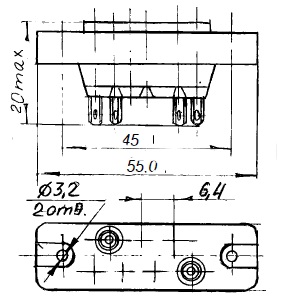

Габаритные размеры L*W*H 55х12,5х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 44,5 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 3,2 mm
Метод сочленения врубной
Состояние товара с хранения
Статус изделия В настоящее время разъёмы РП10 выпускает ОАО "Карачевский завод "Электродеталь"
Дополнительные характеристики перекрут

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
Синусоидальная вибрация: -
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Степень защиты IPi -
Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Максимальный срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет

Полные аналоги

РП10-11 Розетка, карболит СНЕЖЕТЬ, фото
РП10-11 Розетка, карболит СНЕЖЕТЬ
РП10-11 Розетка, карболит CHINA, фото
РП10-11 Розетка, карболит CHINA
УЗНП9-11РП12 Розетка ЛТАВА, фото
УЗНП9-11РП12 Розетка ЛТАВА

Функциональные аналоги

РП10-11-О Розетка, карболит, фото
РП10-11-О Розетка, карболит
РП10-11-О Розетка Электродеталь, фото
РП10-11-О Розетка Электродеталь
УЗНП9-11РП12-В Розетка ЛТАВА, фото
УЗНП9-11РП12-В Розетка ЛТАВА

Возможные аналоги

Загрузка...
Принимаем заказы на товары,
не вошедшие в каталог

Пришлите маркировку необходимого вам товара.
Мы предоставим Вам наилучшие условия по поставке!

Оформить заявку

Похожие товары

Артикул (ID): TN-1648
РП10-11 Вилка, карболит
  • 245 1 шт.
  • 225 от 5 шт.
Артикул (ID): SK-6586
РП10-11Л Розетка с ловителем, карболит
Артикул (ID): SK-6556
РП10-11Л-О Вилка с ловителем, карболит, "1"
Артикул (ID): SK-6552
РП10-11Л-О Розетка с ловителем, карболит
Артикул (ID): SK-8529
РП10-11ЛП-П-О Вилка с ловителем, прямой кожух, пластмасса
Артикул (ID): ZX-1823
РП10-15ЛУ-О Розетка с ловителем, угловой кожух, карболит
Артикул (ID): ZX-1872
РП10-30"3"-П-О Вилка с замком, пластмасса
Артикул (ID): ZX-1799

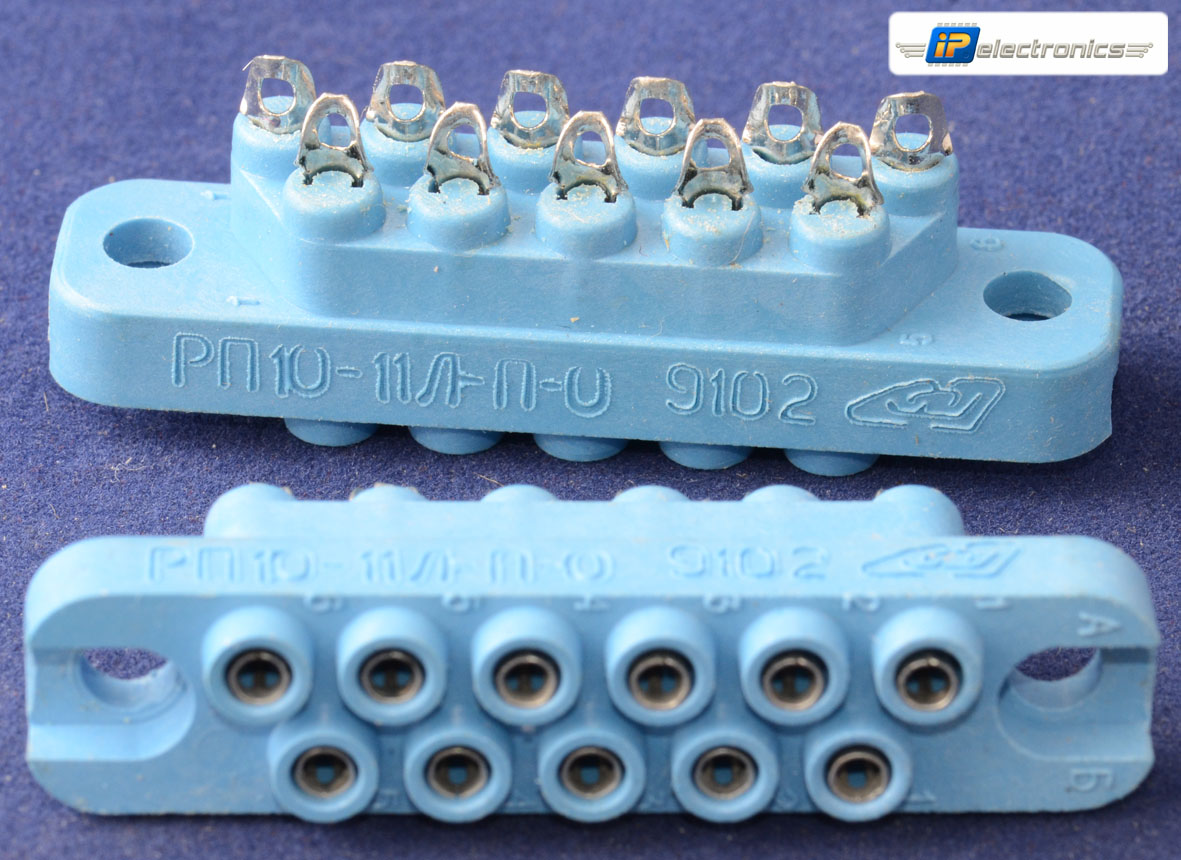

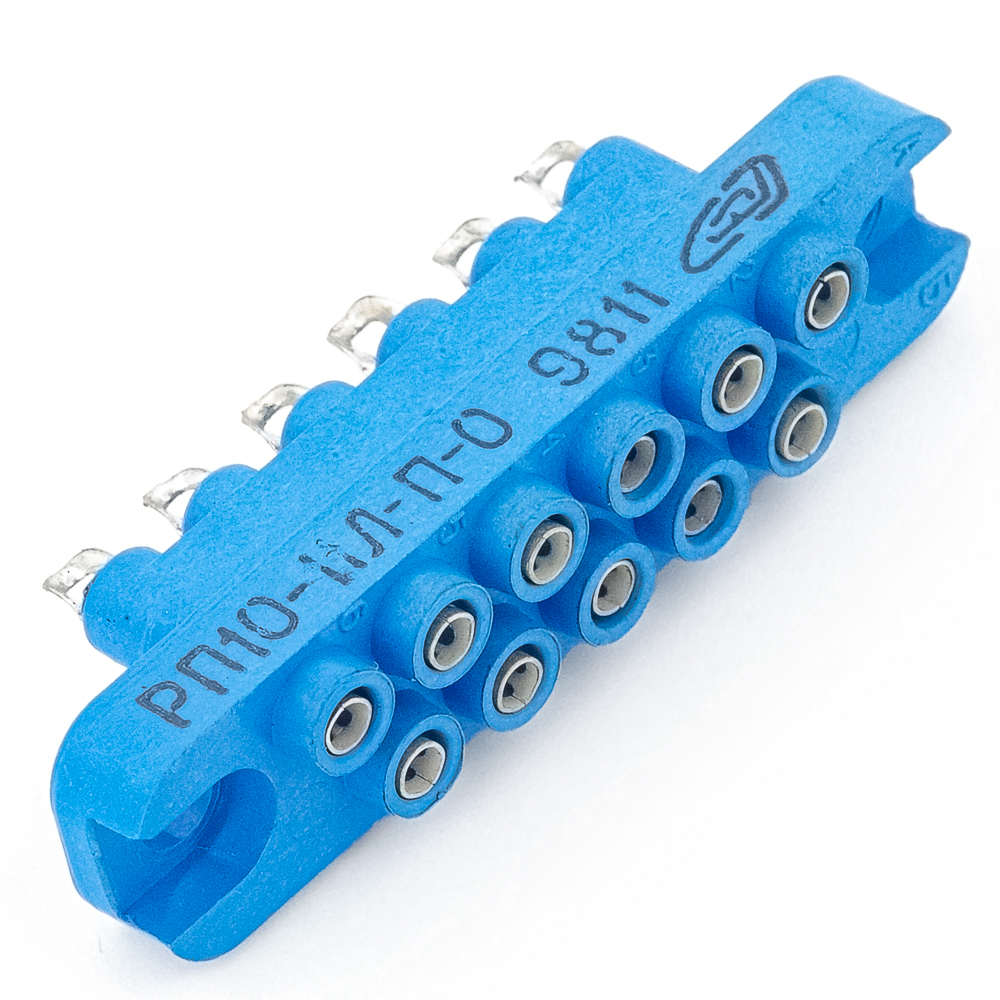

РП10-11-П-О Розетка, пластмасса,.
