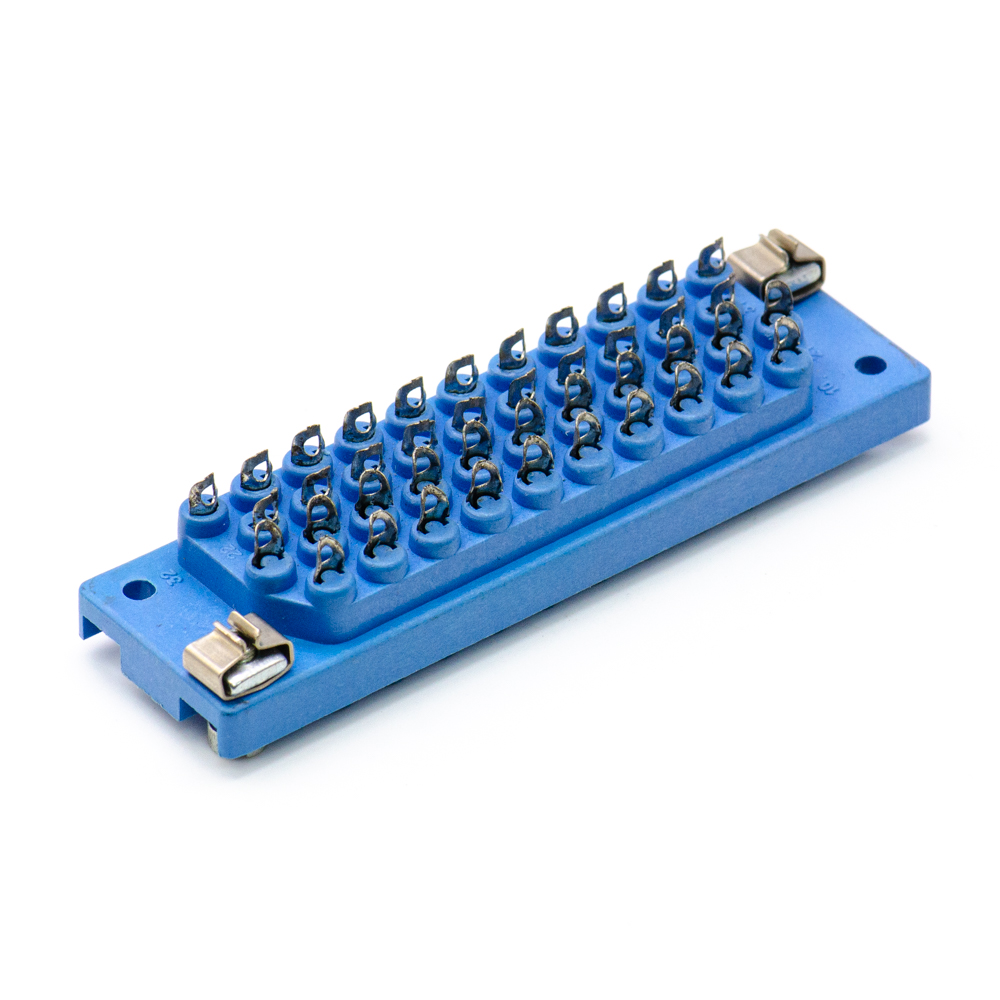

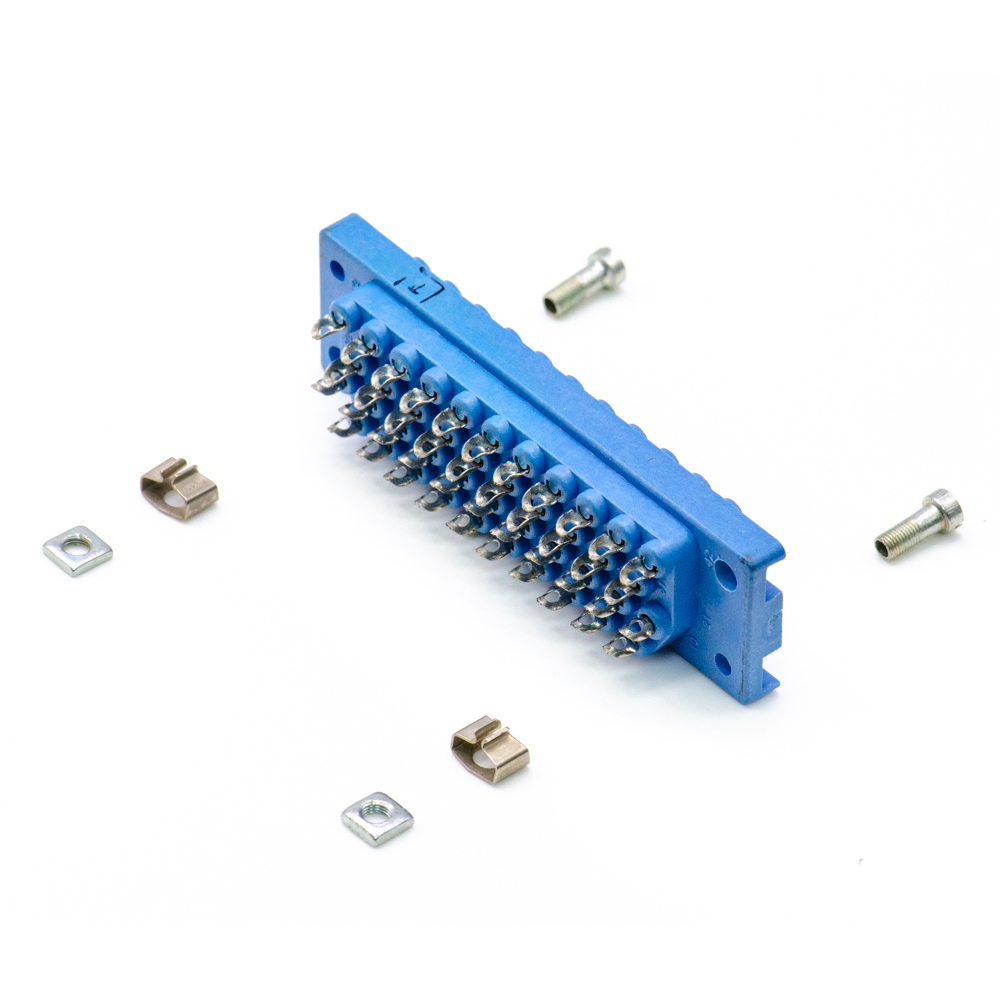

РП10-42"3"-П-О Розетка с замком, пластмасса, бР0.364.025ТУ (арт. KT-4263)

No name Russia; 1500 V; 15 A; " 1" - ОТК; -; бР0.364.025ТУ

Соединитель РП10-42«З»-П-О розетка - электрический низкочастотный прямоугольный нормальных габаритов для внутреннего монтажа. Предназначен для работы в электрических цепях постоянного, переменного частотой до 3 МГц и импульсного токов напряжением до 1500 В. Применяется для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Расшифровка условного обозначения: РП - Тип соединителя: ручного сочленения (расчленения) общего назначения, низкочастотный, прямоугольный; 10 - Порядковый номер разработки; 42 - Количество контактов; З - Наличие замка для фиксации сочленённого положения; П - наличие корпуса с прямым выходом кабеля (жгута); О - Покрытие контактов- олово-висмут; Климатическое исполнение без буквы В - УХЛ.
Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование РП10-42"3"-П-О Розетка с замком, пластмасса, бР0.364.025ТУ
Код ТНВЭД 8536508008
Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования бР0.364.025ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 30,58
Состояние упаковки самоупаковка
Транслитерация RP10-42"3"-N-O Socket with lock, plastic, bR0.364.025TU
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РП10
Типономинал / Типоконструкция розетка
Фактическая маркировка отсутствует
Количество контактов 42
Диаметр контактов 1,5 mm
Материал контактов латунь
Покрытие контактов олово - висмут
Шаг между рядами контактов 5,5 mm
Шаг контактов в ряду 6,4 mm
Количество рядов контактов 4
Наличие замка для фиксации есть замок
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал изолятора пластик
Цвет изолятора синий
Длина изолятора 90 mm
Ширина изолятора 26 mm
Высота изолятора 12,1 mm

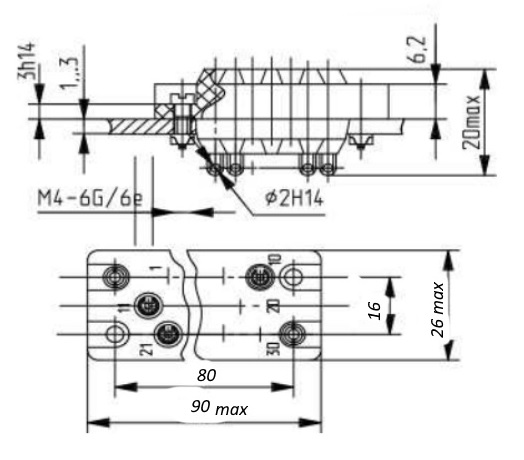

Габаритные размеры L*W*H 90х26х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Установочные размеры 80 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 4,6 mm
Метод сочленения врубной

Технические характеристики

Рабочее напряжение, max 1500 V
Рабочий ток, max 15 A
Сопротивление контактов не более 4 mΩ
Сопротивление изоляции 10000 MΩ
- диапазон частот 1-2500 Hz
- амплитуда ускорения 18 g
Электрическая прочность изоляции 2700-3800 V

Условия эксплуатации

Интервал рабочих температур от -60 до +125°C
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Ресурс 500 сочленений-расчленений
Минимальная наработка 12000 час.
Макс. срок хранения 25 лет
