РГ6КП-4Г2Т-1Г1Т Розетка врубная, карболит (арт. KT-413) купить в интернет-магазине «Ай-Пи Электрон» с доставкой по России, цены, фото, характеристики

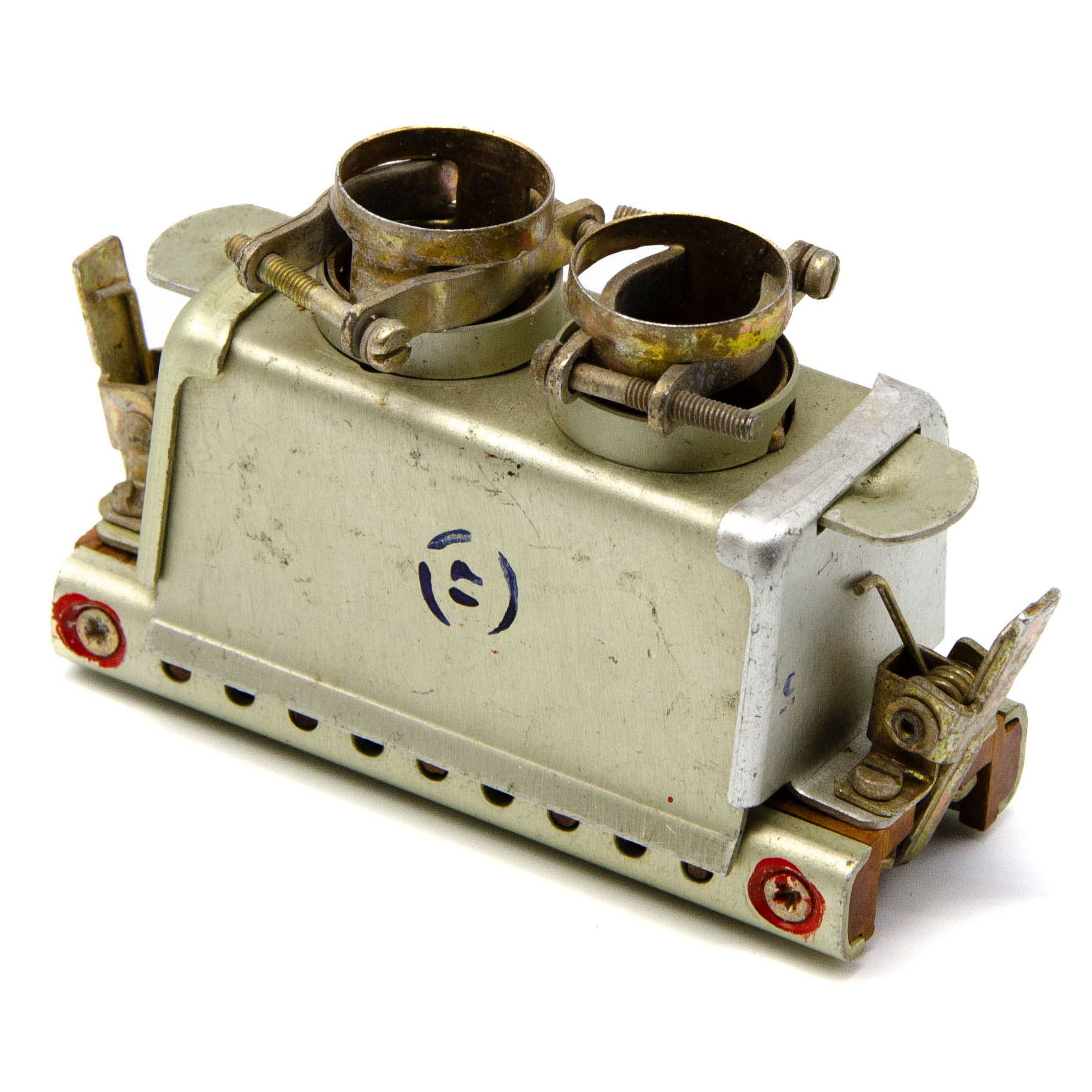

РГ6КП-4Г2Т-1Г1Т Розетка врубная, карболит фото

ПО "Коннектор", Харьков

Артикул (ID): KT-413

Срок отгрузки со склада 1 день (в наличии)
Дата выпуска 1977
Кратность отгрузки 1
Гарантийный срок (мес.) 1
Вид приемки "1"- ОТК
ТУ ОЮ0.364.008ТУ

Подробная документация

ID: 501631

На складе 1 шт

Цена от 1100 ₽
1 шт 1100 ₽

Количество

Быстрый заказ

Соединители типа РГ применяются для соединения и разъединения низкочастотных, радиочастотных и высоковольтных электрических цепей электро и радиотехнической аппаратуры. РГ6КП-4Г2Т-1Г1Т Розетка самозапирающаяся, карболит - электрический прямоугольный наборный соединитель. Структура условного обозначения: Р - Тип соединителя; Г - розетка (гнездо); 6- условный типоразмер корпуса; КП - кабельный корпус с кожухом прямым (розетка); 4 - количество колодок; Г - гнездо, 2 - номер сочетания контактов, Т - обозначение только для типовых колодок с повышенной теплостойкостью, 1- количество колодок; Г - гнездо, 1- номер сочетания контактов, Т - обозначение только для типовых колодок с повышенной теплостойкостью.. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее

Заметили
ошибку ? Сообщите нам

Наименование	РГ6КП-4Г2Т-1Г1Т Розетка врубная, карболит
Торговая марка	ПО "Коннектор", Харьков
Страна изготовления	СССР
Нормы и требования	аА0.336.367ТУ
Дата изготовленияi	1976-1991
Вид приемки i	"1"- ОТК
Масса изделия, гр	93,6
Состояние упаковки	самоупаковка
Транслитерация	rg6kp-4g2t-1g1t-rozetka-vrubnaya,-karbolit
Наличие паспорта - этикетки	нет

Функциональная группа	соединители
Функциональный тип	прямоугольные низкочастотные
Серия прямоугольных соединителей	РГ
Количество типовых колодок, набираемых в корпус	5
Количество контактов	4х18 1х6
Диаметр контактов	1 mm
Материал контактов	латунь
Покрытие контактов	Ag (серебро)
Вид контактов	круглые
Тип контактов	гнездо
Шаг между рядами контактов	5,14 mm
Шаг контактов в ряду	4.14 mm
Количество рядов контактов	6
Наличие замка для фиксации	есть защелка
Наличие ловителей	нет
Материал изолятора	карболит
Цвет изолятора	коричневый

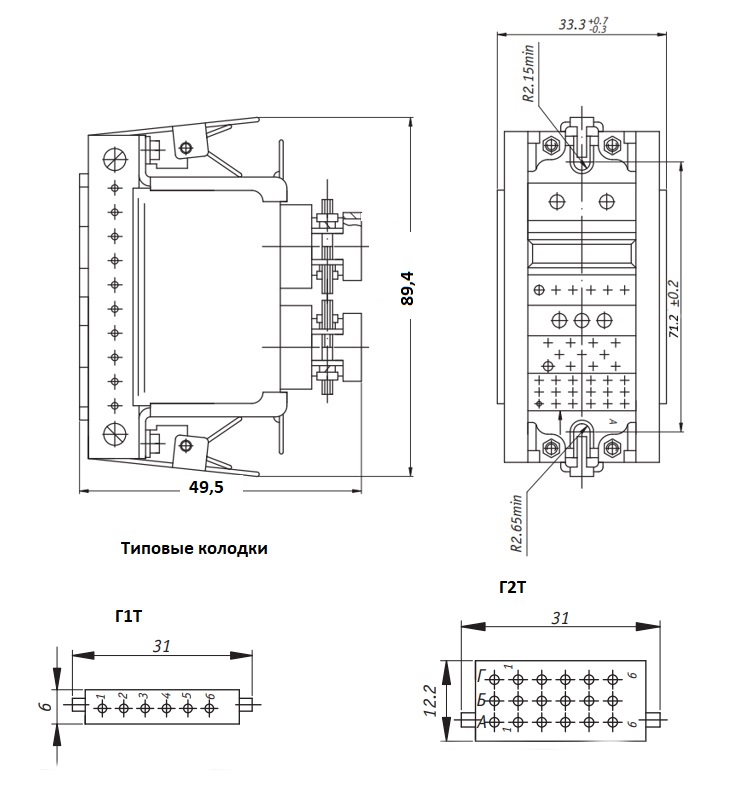

Габаритные размеры LWH	88,2х49,8х33,6 mm
Длина изолятора	68.6 mm
Ширина изолятора	21.7 mm
Высота изолятора	10,2 mm
Конструктивное исполнение хвостовика	контакты под пайку
Метод монтажа механический	объемный монтаж
Метод монтажа электрический	пайка
Метод сочленения	врубной
Наличие ориентации	выборка в корпусе
Фактическая маркировка	РГ6КП-4Г2Т-1Г1Т

Рабочее напряжение, max	250 V
Рабочий ток, max	5 A
Сопротивление контактов не более	5 mΩ
Сопротивление изоляции	5000 MΩ
- диапазон частот	1-2000 Hz
- амплитуда ускорения	30 g

Интервал рабочих температур	от -60 до +70°C
Атмосферное давление	0,4х10³ Pa
Ресурс	500 сочленений-расчленений
Минимальная наработка	1000 час.
Минимальный срок сохраняемости, лет	15
