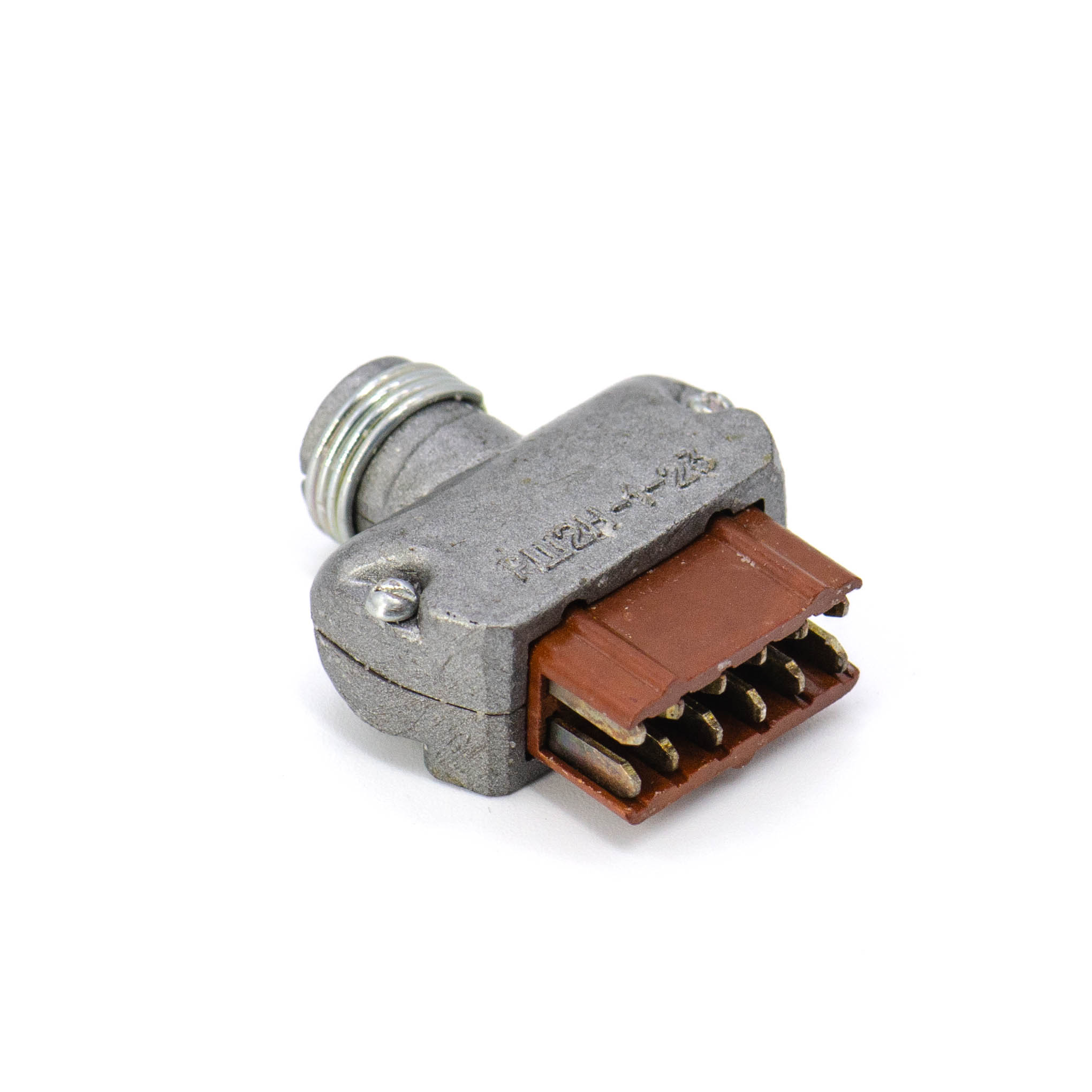

РШ2НП-1-24 Вилка ножевые контакты, карболит (арт. ZL-8600)

ОАО «Карачевский завод «Электродеталь»; 400 V; 3 A; " 1" - ОТК; термопластмасса; бРО.364.013 ТУ
РОССИЯ
Артикул (ID): ZL-8600
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ бРО.364.013 ТУ
Подробная документация
Аналоги и альтернативы
ID: 327053
На складе 8 шт
  • Цена от
    Включая НДС
     28.55 ₽
  • 1 шт 28.55 ₽
Количество
Быстрый заказ

РШ2НП-1-24 Вилка ножевые контакты, карболит – электрический прямоугольный малогабаритный соединитель врубного сочленения. Структура условного обозначения: Р - соединитель (разъем); Ш – штыревой контакт (вилка); 2 - кабельная часть соединителя; Н - низкочастотный; П - вилка в пластмассовом кожухе; 1 – порядковый номер разработки; 24 – 12-контактная вилка с угловым кожухом, отсутствие буквы – покрытие контактов – серебро. Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РШ2НП-1-24 Вилка ножевые контакты, карболит
Код ТНВЭД 8536508008
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления РОССИЯ
Нормы и требования бРО.364.013 ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 6,2
Вид упаковки картонная коробка (8шт)
Состояние упаковки заводская
Транслитерация RSh2NP-1-24 Fork blade contacts, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШ2НП-1
Типономинал / Типоконструкция вилка
Количество контактов 12
Вид контактов ножевые
Размер контактов 0,5х2 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,8 mm
Шаг контактов в ряду 2,8 mm
Количество рядов контактов 2
Наличие зажима нет
Наличие ловителей нет ловителей
Наличие кожуха угловой
Материал кожуха термопластмасса
Цвет кожуха белый
Вид кожуха, патрубка угловой
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 15,8 mm
Ширина изолятора 8,2 mm
Высота изолятора 6 mm

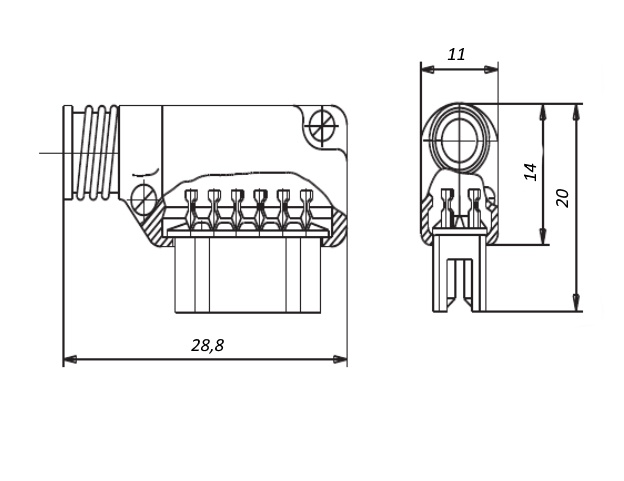

Габаритные размеры L*W*H 28,8х11х20 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Взаимосочленение РГ1Н-1-4
Рабочее положение любое
Фактическая маркировка РШ2Н-1-24

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 1680 V

Условия эксплуатации

Интервал рабочих температур от -60 до +90°C
Атмосферное давление 1х10⁻¹² мм.рт.ст.
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.
РШ2НП-1-24 Вилка ножевые контакты, карболит   (datasheet)

Функциональные аналоги

РШ2НМ-1-24-О Вилка ножевые контакты, карболит, фото
Артикул (ID): TM-2472
РШ2НМ-1-24-О Вилка ножевые контакты, карболит
  • 68 ₽ 1 шт.
РШ2Н-1-24 Вилка ножевые контакты, карболит, "5", фото
Артикул (ID): TN-6728
РШ2Н-1-24 Вилка ножевые контакты, карболит, "5"
  • 68 ₽ 1 шт.
РШ2Н-1-24 Вилка ножевые контакты, карболит, 1991г, фото
Артикул (ID): OF-1347
РШ2Н-1-24 Вилка ножевые контакты, карболит, 1991г
  • 68 ₽ 1 шт.
  • 58 ₽ от 10 шт.
РШ2НМ-1-24 Вилка ножевые контакты, пластмасса, фото
Артикул (ID): OF-1340
РШ2НМ-1-24 Вилка ножевые контакты, пластмасса
  • 68 ₽ 1 шт.

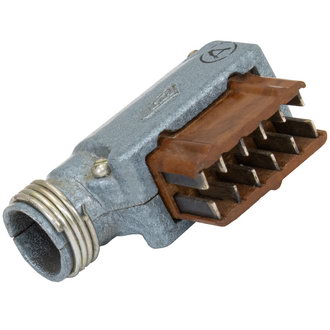

РШ2Н-1-24 Вилка ножевые контакты, карболит., фото
Артикул (ID): ZA-1884
РШ2Н-1-24 Вилка ножевые контакты, карболит.
  • 37.77 ₽ 1 шт.
  • 37.77 ₽ от 10 шт.

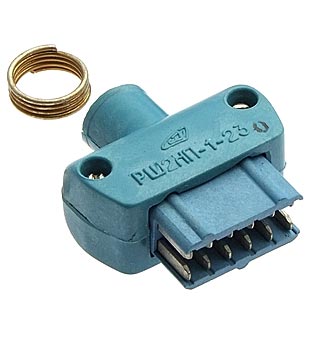

РШ2НП-1-23 Вилка ножевые контакты, пластмасса, фото
