РШ2НМ-1-24-О Вилка ножевые контакты, карболит (арт. TM-2472)

ОАО «Карачевский завод «Электродеталь»; 400 V; 3 A; " 1" - ОТК; алюминий; бРО.364.013 ТУ
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

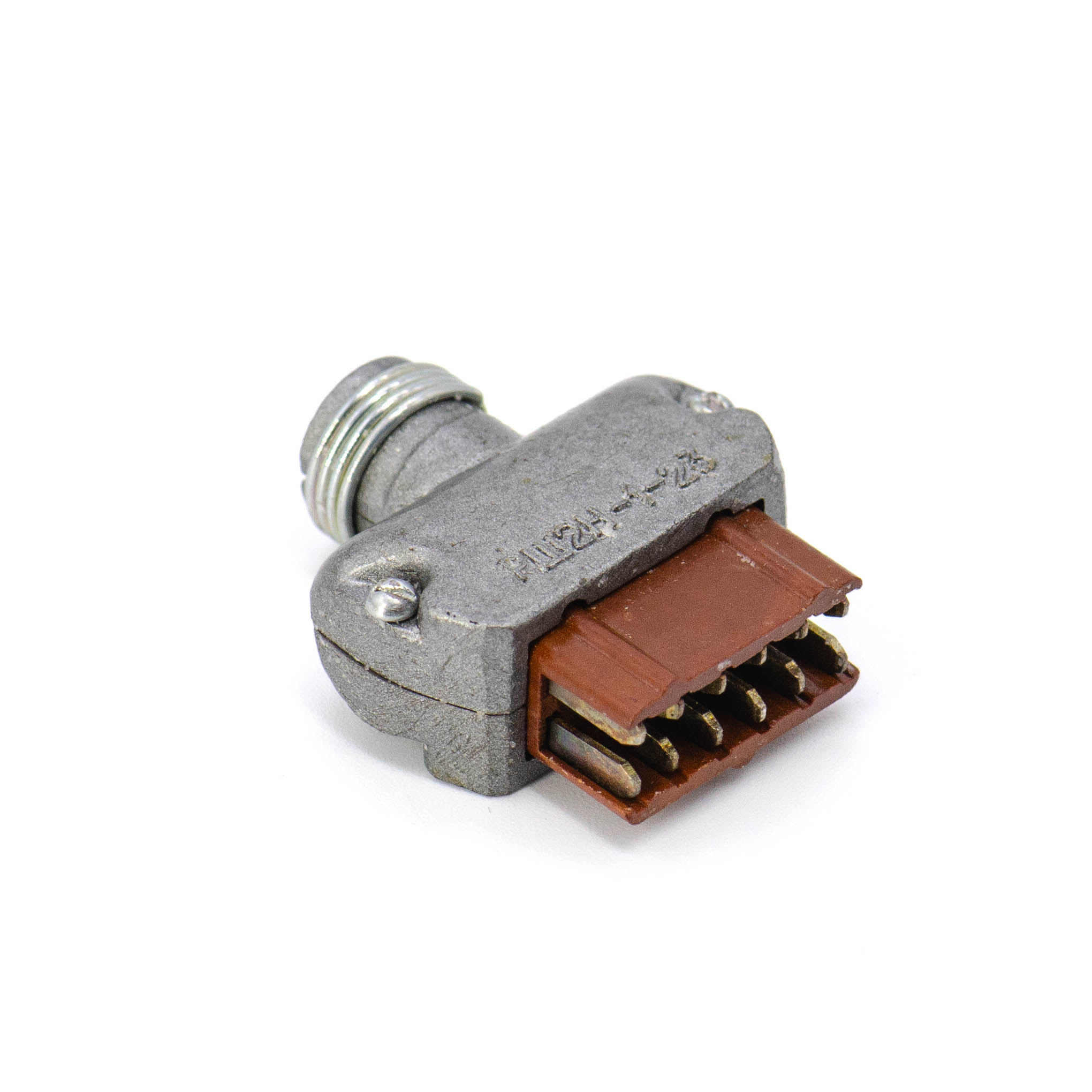

РШ2НМ-1-24-О Вилка ножевые контакты, карболит – электрический прямоугольный малогабаритный соединитель врубного сочленения. Структура условного обозначения: Р - соединитель (разъем); Ш – штыревой контакт (вилка); 2 - кабельная часть соединителя; Н - низкочастотный; М - наличие штампованно-литого кожуха; 1 – порядковый номер разработки; 24 – 12-контактная вилка с угловым кожухом, О – покрытие контактов – олово-висмут. Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования бРО.364.013 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 7,3
Вид упаковки картонная коробка (20шт)
Доупаковка промасленная бумага
Состояние упаковки заводская
Транслитерация RSh2NM-1-24-O Fork blade contacts, carbolite
Наличие паспорта - этикетки этикетка

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШ2НМ-1
Типономинал / Типоконструкция вилка
Количество контактов 12
Вид контактов ножевые
Размер контактов 0,5х2 mm
Материал контактов латунь
Покрытие контактов олово - висмут
Шаг между рядами контактов 2,8 mm
Шаг контактов в ряду 2,8 mm
Количество рядов контактов 2
Наличие зажима нет
Наличие ловителей нет ловителей
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха черный
Вид кожуха, патрубка прямой
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 15,8 mm
Ширина изолятора 8,2 mm
Высота изолятора 6 mm
Габаритные размеры L*W*H 29,5х11,8х19,5 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Взаимосочленение РГ1Н-1-4
Состояние товара с хранения
Дополнительные характеристики штампованно-литой кожух
Рабочее положение любое
Фактическая маркировка отсутствует

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 1680 V

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1х10⁻¹² мм.рт.ст.
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.
