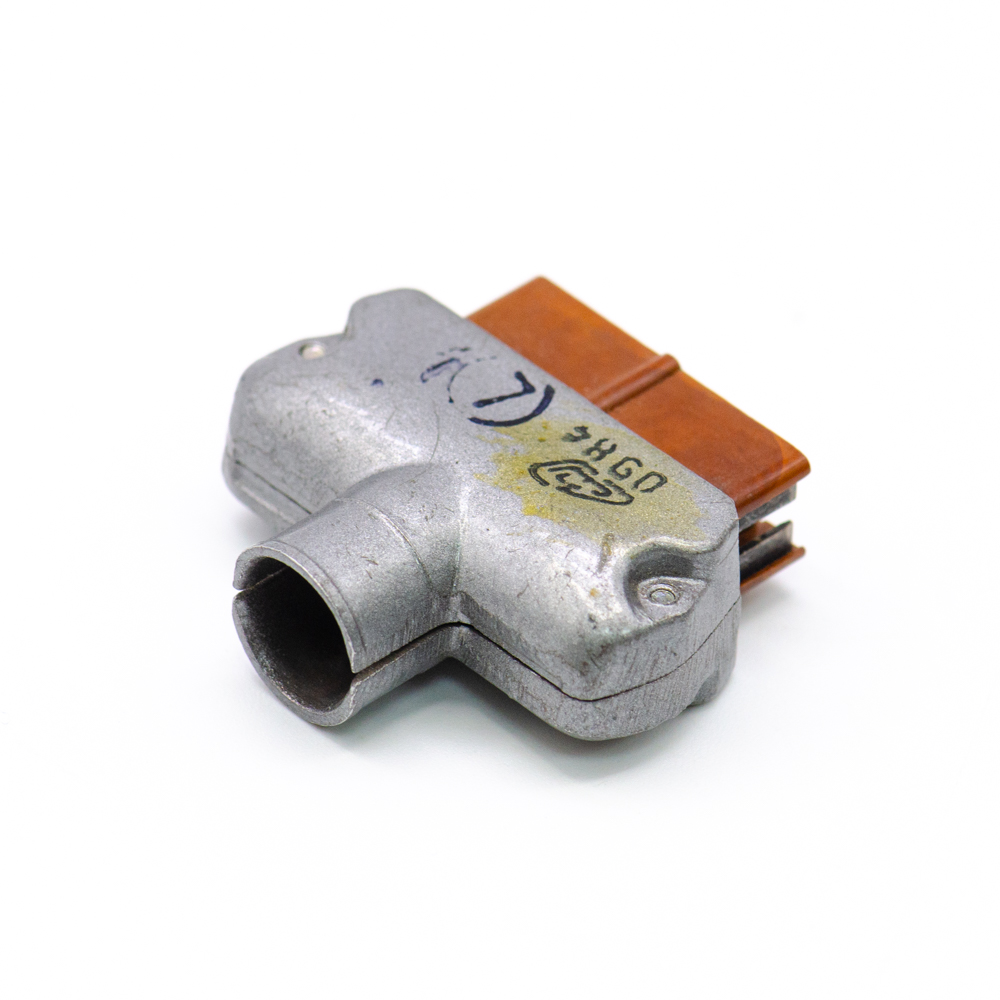

РШ2Н-1-29 Вилка ножевые контакты, карболит, ОЮО.364.002 ТУ. (арт. TB-8733)

Электродеталь-Карачев; 400 V; 3 A; " 1" - ОТК; алюминий; ОЮО.364.002 ТУ
СССР
Артикул (ID): TB-8733
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1984
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЮО.364.002 ТУ
Подробная документация
Аналоги и альтернативы
ID: 531474
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

РШ2Н-1-29 Вилка ножевые контакты, карболит – электрический прямоугольный малогабаритный соединитель врубного сочленения. Структура условного обозначения: Р - соединитель (разъем); Ш – штыревой контакт (вилка); 2 - кабельная часть соединителя; Н - низкочастотный; 1 – порядковый номер разработки; 29 – 16-контактная вилка с прямым кожухом, отсутствие буквы – покрытие контактов – серебро. Соединители предназначены для работы в электрических цепях постоянного, переменного (частотой до 3 МГц) и импульсного тока напряжением до 400 В. Применяются для соединения и разъединения электрических цепей в узлах и блоках электронной аппаратуры общепромышленного и специального назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РШ2Н-1-29 Вилка ножевые контакты, карболит, ОЮО.364.002 ТУ.
Торговая марка Электродеталь-Карачев
Страна изготовления СССР
Нормы и требования ОЮО.364.002 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 6,9
Состояние упаковки самоупаковка
Транслитерация RSh2N-1-29 Fork blade contacts, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РШ2Н-1
Типономинал / Типоконструкция вилка
Количество контактов 16
Вид контактов ножевые
Размер контактов 0,5х2 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 2,8 mm
Шаг контактов в ряду 2,8 mm
Количество рядов контактов 2
Наличие зажима нет
Наличие ловителей нет ловителей
Наличие кожуха прямой
Материал кожуха алюминий
Цвет кожуха серый,черный
Вид кожуха, патрубка прямой
Материал изолятора карболит
Цвет изолятора коричневый
Длина изолятора 21 mm
Ширина изолятора 8,2 mm
Высота изолятора 7,1 mm

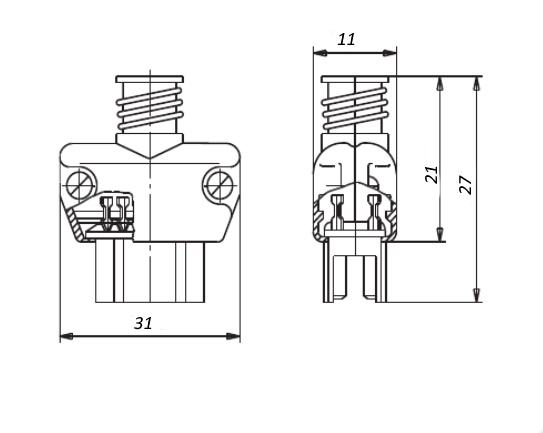

Габаритные размеры L*W*H 31х11х27 mm
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения врубной
Взаимосочленение РГ1Н-1-5
Рабочее положение любое
Фактическая маркировка РШ2Н-1-29

Технические характеристики

Рабочее напряжение, max 400 V
Рабочий ток, max 3 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 5000 MΩ
- диапазон частот 1-5000 Hz
- амплитуда ускорения 40 g
Электрическая прочность изоляции 1680 V

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi УХЛ 2.1
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 20 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.
РШ2Н-1-29 Вилка ножевые контакты, карболит, ОЮО.364.002 ТУ.   (datasheet)

Функциональные аналоги

РШ2НМ-1-29-О Вилка ножевые контакты, пластмасса, 1998г, фото
Артикул (ID): TM-2471
РШ2НМ-1-29-О Вилка ножевые контакты, пластмасса, 1998г
  • 70 ₽ 1 шт.
  • 60 ₽ от 10 шт.
РШ2НП-1-29 Вилка ножевые контакты, карболит, фото
Артикул (ID): TN-8269
РШ2НП-1-29 Вилка ножевые контакты, карболит
  • 68 ₽ 1 шт.

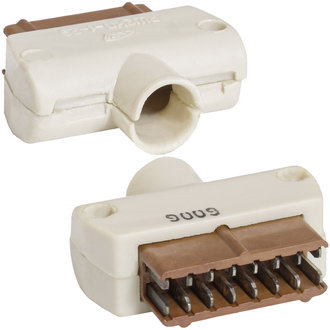

РШ2НП-1-29 Вилка ножевые контакты, карболит.,, фото
Артикул (ID): ZA-1899
РШ2НП-1-29 Вилка ножевые контакты, карболит.,
  • 28.55 ₽ 1 шт.
  • 28.55 ₽ от 10 шт.

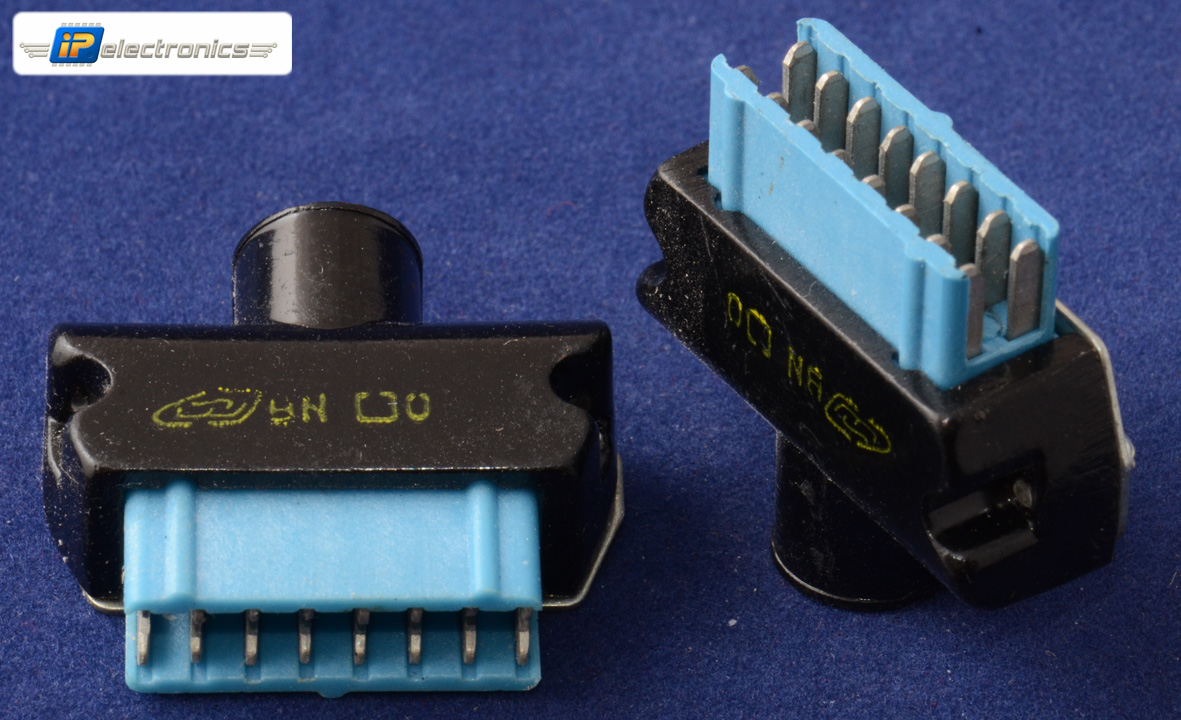

РШ2НМ-1-29 Вилка ножевые контакты, пластмасса, фото
Артикул (ID): OF-1346
РШ2НМ-1-29 Вилка ножевые контакты, пластмасса
РШ2НМ-1-29 Вилка ножевые контакты, карболит., фото
Артикул (ID): SN-8611
РШ2НМ-1-29 Вилка ножевые контакты, карболит.
РШ2НМ-1-29 Вилка ножевые контакты, карболит, фото
Артикул (ID): ZL-8599
РШ2НМ-1-29 Вилка ножевые контакты, карболит

Возможные аналоги

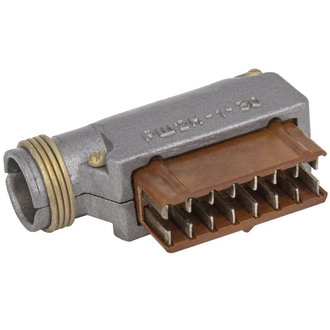

РШ2Н-1-30 Вилка ножевые контакты, карболит,, фото
Артикул (ID): ZM-6609
РШ2Н-1-30 Вилка ножевые контакты, карболит,
  • 72.6 ₽ 1 шт.
  • 72.6 ₽ от 10 шт.
РШ2Н-1-30 Вилка ножевые контакты, карболит, 1991г, фото
Артикул (ID): SN-8612
РШ2Н-1-30 Вилка ножевые контакты, карболит, 1991г
  • 68 ₽ 1 шт.
РШ2Н-1-30 Вилка ножевые контакты, карболит, 1990г, фото
Артикул (ID): OF-1337
РШ2Н-1-30 Вилка ножевые контакты, карболит, 1990г
  • 68 ₽ 1 шт.
РШ2НМ-1-30 Вилка ножевые контакты, карболит, 1987г, фото
Артикул (ID): OF-1351
РШ2НМ-1-30 Вилка ножевые контакты, карболит, 1987г
  • 68 ₽ 1 шт.

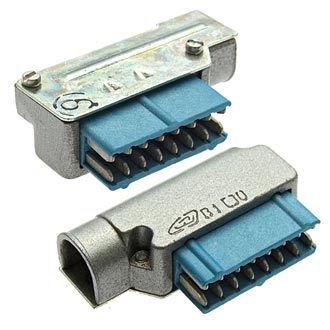

РШ2НМ-1-30 Вилка ножевые контакты, пластмасса, фото
