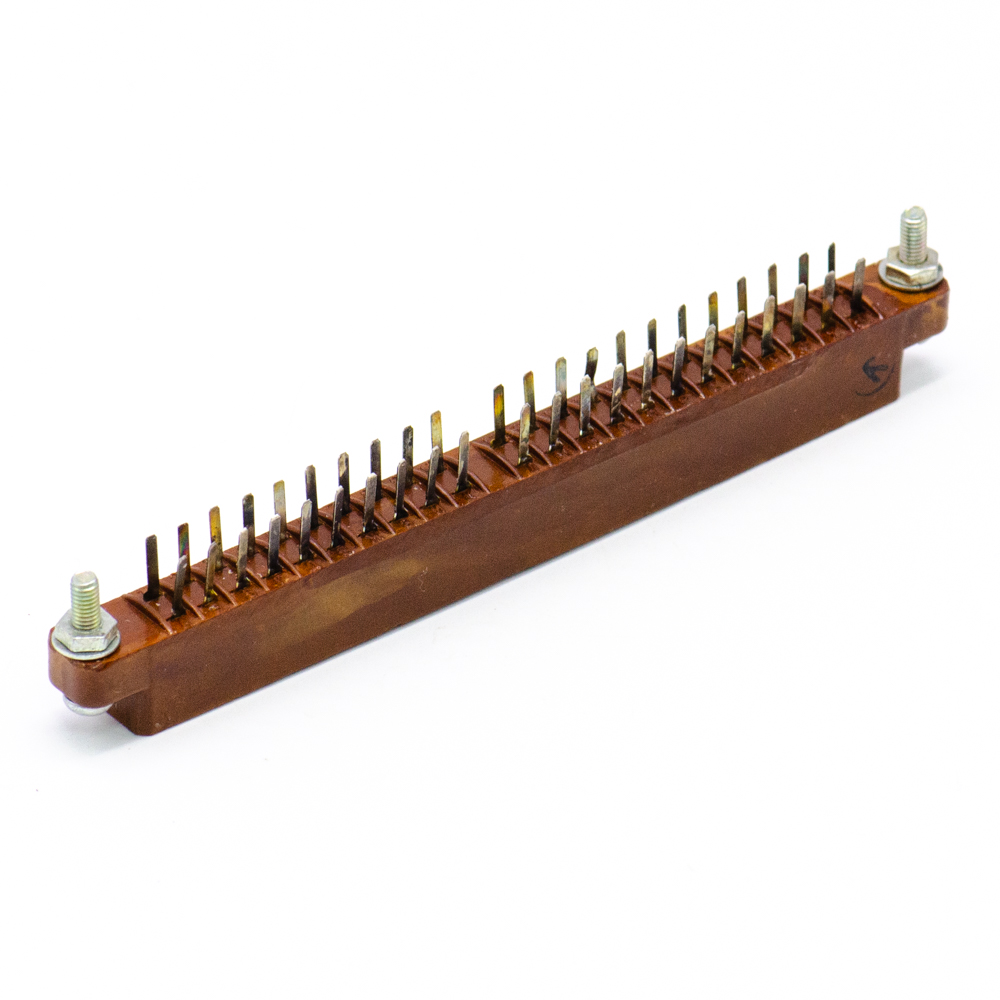

РГ1Н-3-5К Розетка щелевые контакты, карболит, НЩ0.364.069ТУ (арт. BV-4612)

ОАО «Карачевский завод «Электродеталь»; 280 V; 2 A; " 1" - ОТК; нет кожуха; НЩ0.364.069ТУ
СССР
Артикул (ID): BV-4612
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ НЩ0.364.069ТУ
Подробная документация
ID: 551860
На складе 1 шт
  • Цена от
    Включая НДС
     17 ₽
  • 1 шт 17 ₽
Количество
Быстрый заказ

РГ1Н-3-5К Розетка щелевые контакты, карболит – электрический прямоугольный соединитель для непосредственного соединения с печатной платой врубного сочленения. Структура условного обозначения: Р - соединитель прямоугольный; Г - вид соединителя (гнездо); 1 - часть соединителя (приборная часть); Н - низкочастотный; 3 - принадлежность розетки к данным ТУ; 5 - количество контактов (44); К - наличие крепежа; отсутствие букв – покрытие контактов серебром. Ответная часть розетки - печатная плата. Соединители предназначены для работы в электрических цепях постоянного, переменного и импульсного токов. Применяются для соединения и разъединения электрических цепей в различных видах электро- и радиоаппаратуры специального и общего назначения. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РГ1Н-3-5К Розетка щелевые контакты, карболит, НЩ0.364.069ТУ
Код ТНВЭД 8536508008
Торговая марка ОАО «Карачевский завод «Электродеталь»
Страна изготовления СССР
Нормы и требования НЩ0.364.069ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 14,67
Состояние упаковки самоупаковка
Транслитерация RG1N-3-5K Socket slot contacts, carbolite
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип прямоугольные низкочастотные
Серия прямоугольных соединителей РГ1Н-3
Типономинал / Типоконструкция розетка
Количество контактов 44
Вид контактов щелевые
Размер контактов 0,2х1,35 mm
Материал контактов латунь
Покрытие контактов Ag (серебро)
Шаг между рядами контактов 4,0 mm
Шаг контактов в ряду 4,0 mm
Количество рядов контактов 2
Наличие зажима нет
Наличие ловителей нет ловителей
Наличие кожуха нет кожуха
Материал кожуха нет кожуха
Материал изолятора карболит
Цвет изолятора коричневый

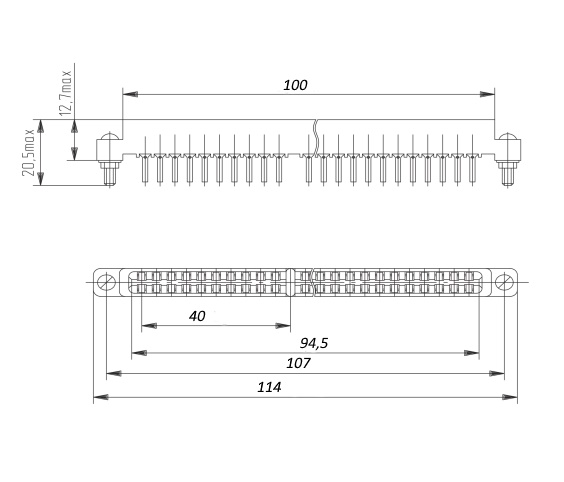

Длина изолятора 114 mm
Ширина изолятора 9 mm
Высота изолятора 12,7 mm
Габаритные размеры L*W*H 114х9х20,5 mm
Метод монтажа механический на панель
Метод монтажа электрический пайка
Установочные размеры 107 mm расстояние между монтажными отверстиями
Метод сочленения врубной
Взаимосочленение печатная плата
Рабочее положение любое
Фактическая маркировка РГ1Н-3-5К

Технические характеристики

Рабочее напряжение, max 280 V
Рабочий ток, max 2 A
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 10 000 MΩ
- диапазон частот 1-2000 Hz
- амплитуда ускорения 10 g
Электрическая прочность изоляции 850 V

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Атмосферное давление 1х10⁻⁶ мм.рт.ст.
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 500 сочленений-расчленений
Минимальная наработка 5 000 час.
РГ1Н-3-5К Розетка щелевые контакты, карболит, НЩ0.364.069ТУ   (datasheet)
