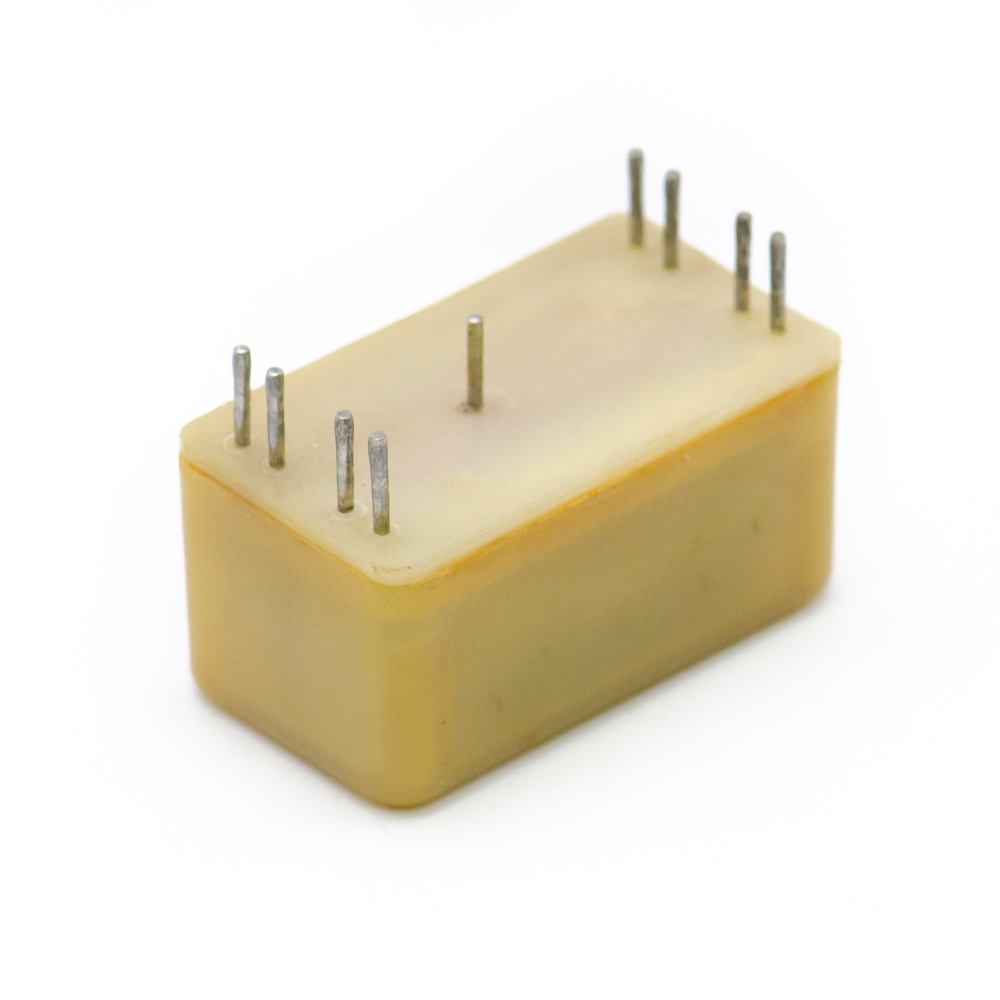

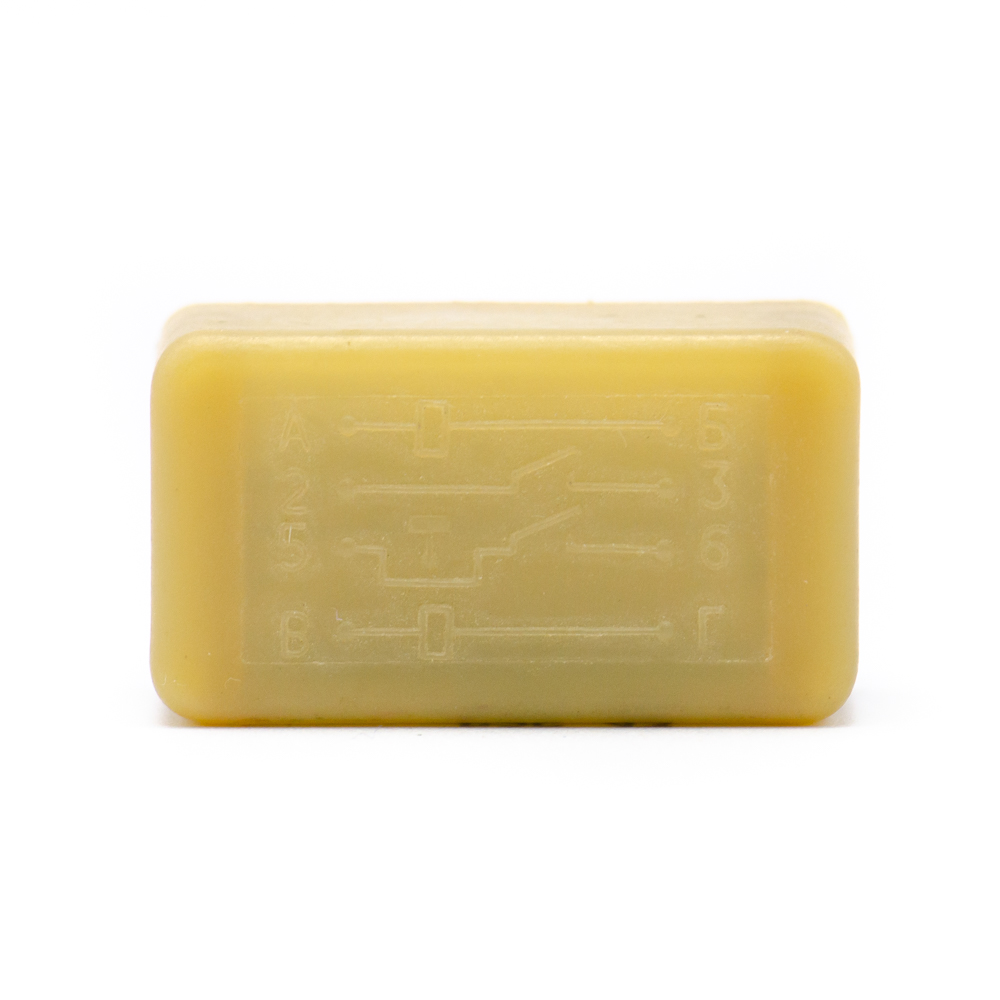

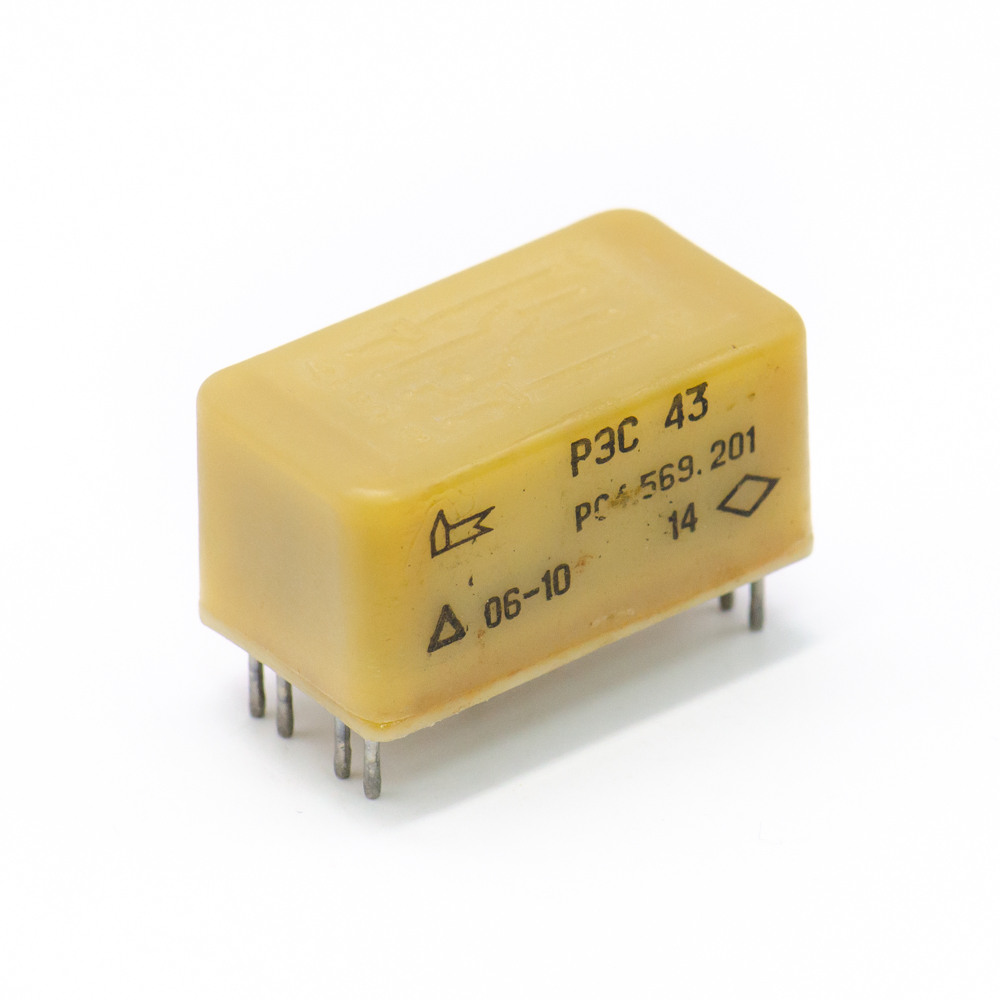

РЭС43 РС4.569.201 2 замык. 12VDC(Вольт) Реле, КЩ0.450.014 ТУ (арт. SN-3915)

ОАО НПП «Старт», В.Новгород; " 5" - ВП, ПЗ; две обмотки; 7 выводов; в плату; герконовый переключатель…; -
РОССИЯ
Артикул (ID): SN-3915
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 2006
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ КЩ0.450.014 ТУ
  • ГОСТ ГОСТ 16121-86
Подробная документация
ID: 268820
На складе 1 шт
  • Цена от
    Включая НДС
     351 ₽
  • 1 шт 351 ₽
Количество
Быстрый заказ

Реле РЭС43 РС4.569.201 электромагнитное слаботочное, неполяризованное, герконовое, двухпозиционное, одностабильное, с двумя замыкающими контактами. Предназначено для коммутации электрических цепей постоянного и переменного тока частотой до 10000 Гц. Реле РЭС43 выпускаются со штыревыми выводами для навесного монтажа на печатную плату через отверстия. Расшифровка условного обозначения: РЭС43 РС4.569.201 РЭС - реле электромагнитное неполяризованное слаботочное низкочастотное; 43 - порядковый номер разработки; РС4.569.201 - исполнение (паспорт) реле в зависимости от электрических параметров, режимов коммутации и конструктивных особенностей. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование РЭС43 РС4.569.201 2 замык. 12VDC(Вольт) Реле, КЩ0.450.014 ТУ
Торговая марка ОАО НПП «Старт», В.Новгород
Страна изготовления РОССИЯ
Нормы и требования КЩ0.450.014ТУ; ГОСТ 16121-86
Дата изготовленияi 2000-2009
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 12,64
Транслитерация RES43 RS4.569.201 2 lock. 12VDC(Volt) Relay, KSH0.450.014 TU
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные характеристики

Функциональная группа электромагнитное слаботочное
Функциональный тип реле герконовое
Серия реле РЭС43
Исполнение РС4.569.201
Поляризация неполяризованное
Число и вид контактов 2 замык
Количество групп контактов две контактные группы
Тип реле (конструктивное исполнение) закрытое
Количество обмоток две обмотки
Род тока постоянный и переменный
Герметичность нет
Количество выводов 7 выводов
Материал выводов латунь
Длина выводов 6 mm

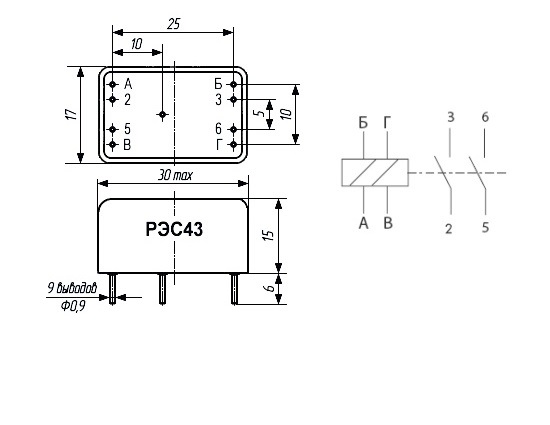

Габаритные размеры L*W*H 30х17х21 mm
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Цвет корпуса бежевый
Длина корпуса 30 mm
Ширина корпуса 17 mm
Высота корпуса 15 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка

Технические характеристики

Номинальное напряжение 12 V
Номинальное напряжение контактов 12 V
Номинальное напряжение катушки 12 VDC
Сопротивление обмоток 195,5 - 264,5 Ω
Напряжение срабатывания 5,5 V
Напряжение отпускания 1 V
Время срабатывания 1,3 ms
Вид нагрузки активная
Сопротивление изоляции 500 MΩ
Сопротивление контактов не более 0,2 Ω
- амплитуда ускорения 147 m/c²
- диапазон частот 3000 Hz
Механический удар однократное действие: пиковое ударное ускорение 1470 m/c²
Механический удар многократное действие: пиковое ударное ускорение 735 m/c²
Механический удар однократное действие: пиковое ударное ускорение 1470 m/c²

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Ресурс 2 000 часов
Минимальная наработка 100 час.
Минимальный срок сохраняемости, лет 12
РЭС43 РС4.569.201 2 замык. 12VDC(Вольт) Реле, КЩ0.450.014 ТУ   (datasheet)
