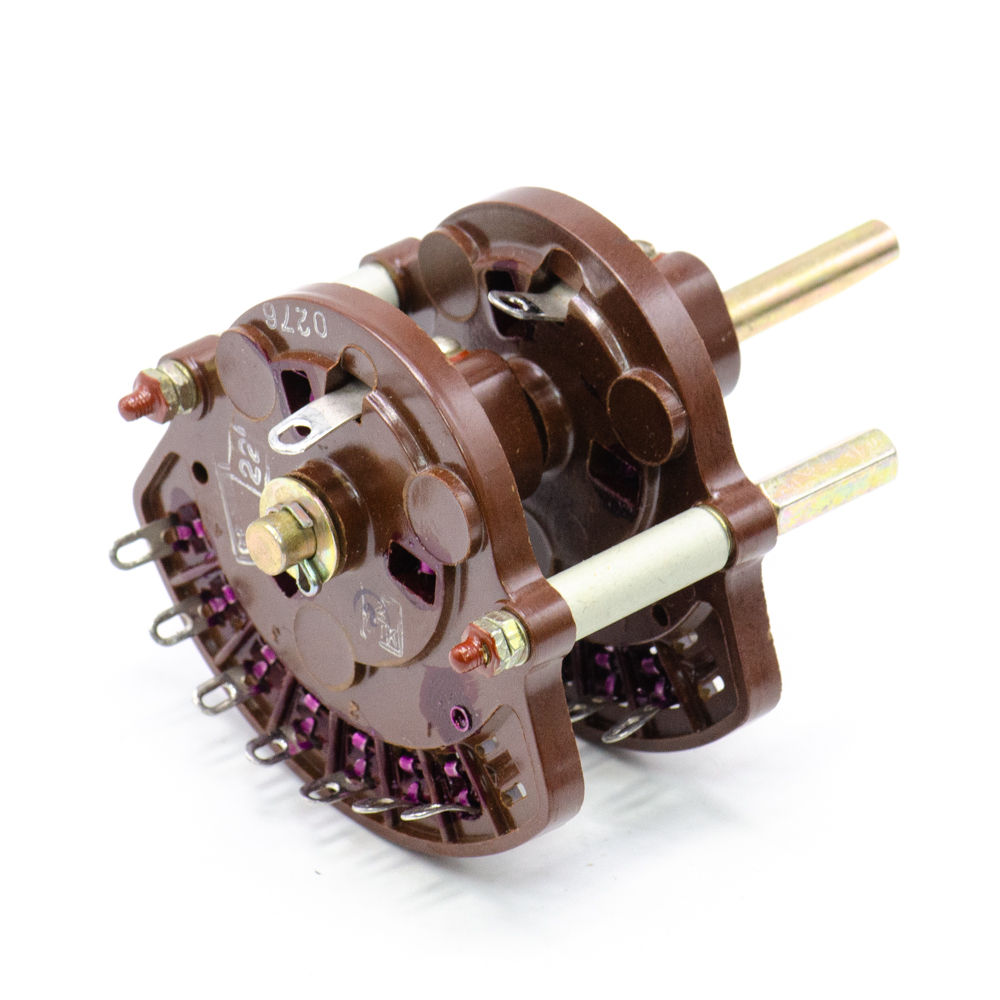

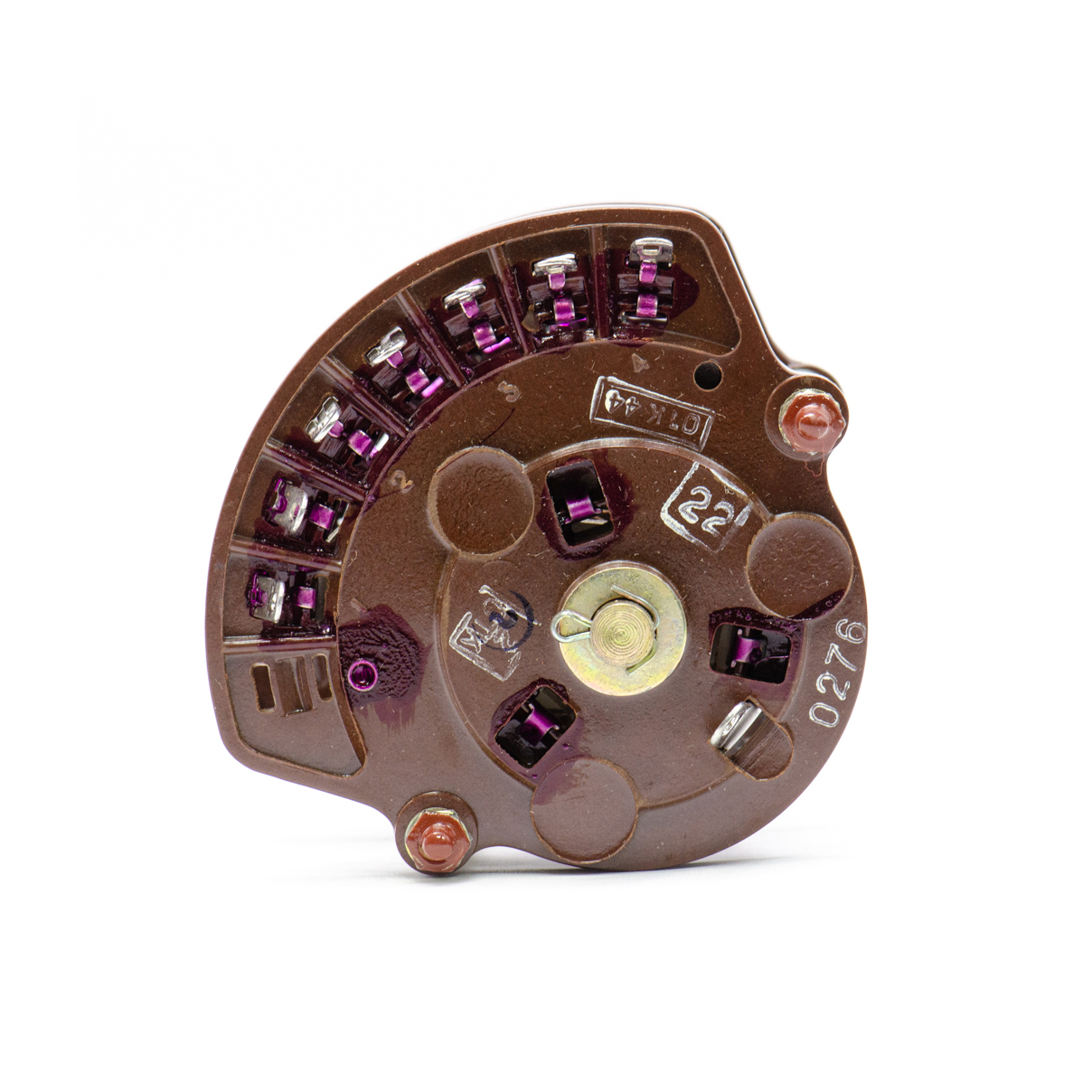

ПЩ-4П2Н2 4 положения 2 направление 0,5А 220В Переключатель щеточный (арт. KT-391 )

0,3 Ω; АГО.360.600 ТУ; АО Лтава, Полтава
СССР
Артикул (ID): KT-391
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1976
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ АГО.360.600 ТУ
Подробная документация
ID: 501538
На складе 19 шт
  • Цена от
    Включая НДС
    1 350.00 ₽
    675.00 ₽
  • Скидка -50%
  • 1 шт 675.00 ₽
    1350 ₽
Количество
Быстрый заказ

Переключатель щеточный ПЩ-4П2Н2 предназначен для коммутации электрических  цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Условное обозначение: ПЩ - переключатель щеточный; 4П - количество рабочих положений на плате; Н 2 – количество направлений (плат) в переключателе; 2 - величина угла между контактами - фиксация через 30⁰. Дополнительная информация - см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЩ-4П2Н2 4 положения 2 направление 0,5А 220В Переключатель щеточный
Код ТНВЭД 8536508008
Торговая марка АО Лтава, Полтава
Страна изготовления СССР
Нормы и требования АГО.360.600 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 99,26
Дата изготовленияi 1976-1991
Транслитерация PSCH-4P2N2 4 positions 2 direction 0.5A 220V Brush Switch
Наличие паспорта - этикетки нет
Вид упаковки самоупаковка
Доупаковка промасленная бумага

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель щеточный
Серия переключателя ПЩ
Количество плат (галет) 2 платы (галеты)
Количество направлений 2 направления
Количество положений 4
Расстояние между платами 23 mm
Угол поворота, градусы 30°
Фактическая маркировка 4П2Н2

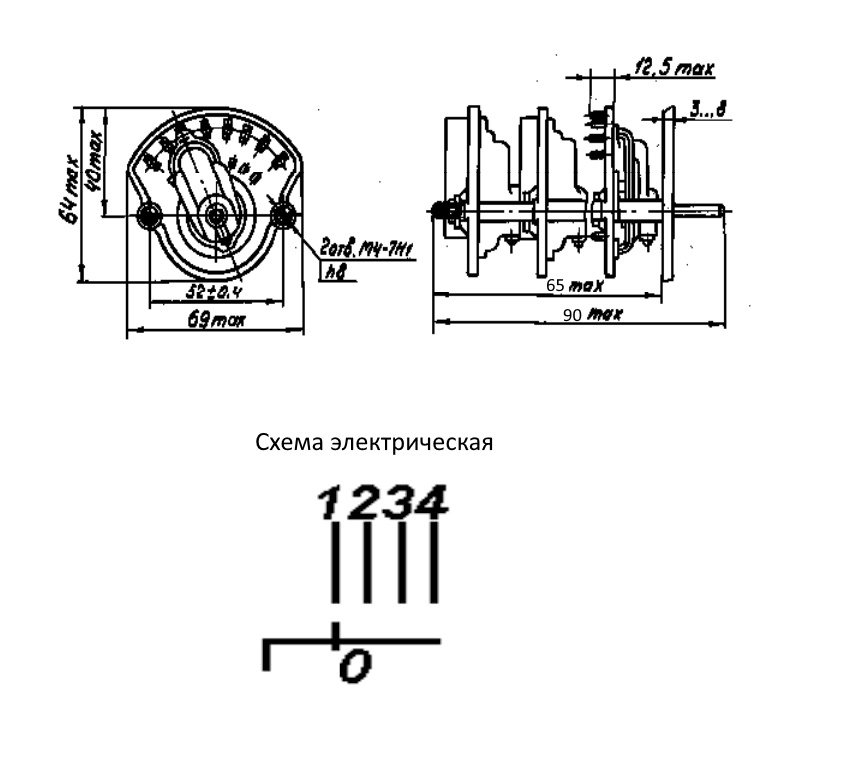

Габаритные размеры L*W*H 69х64х90 mm
Длина вала (длина выступающей части) 26 mm
Установочные размеры крепежное отверстие d = 6,2 mm
Вид выводов под провод
Материал выводов латунь
Покрытие выводов никель (Ni)
Количество выводов 16
Диаметр вала (оси) выступающей части 6 mm
Материал галет (плат) карболит
Метод монтажа механический на панель
Метод монтажа электрический пайка провода

Технические характеристики

Коммутируемое напряжение 220 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 0,3 Ω
Момент переключения 0,2 – 1,176 N·m
Коммутируемая мощность, max 110 W

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Минимальная наработка 5000 час.
Ресурс 5000 циклов
Климатическое исполнениеi УХЛ
ПЩ-4П2Н2 4 положения 2 направление 0,5А 220В Переключатель щеточный   (datasheet)
