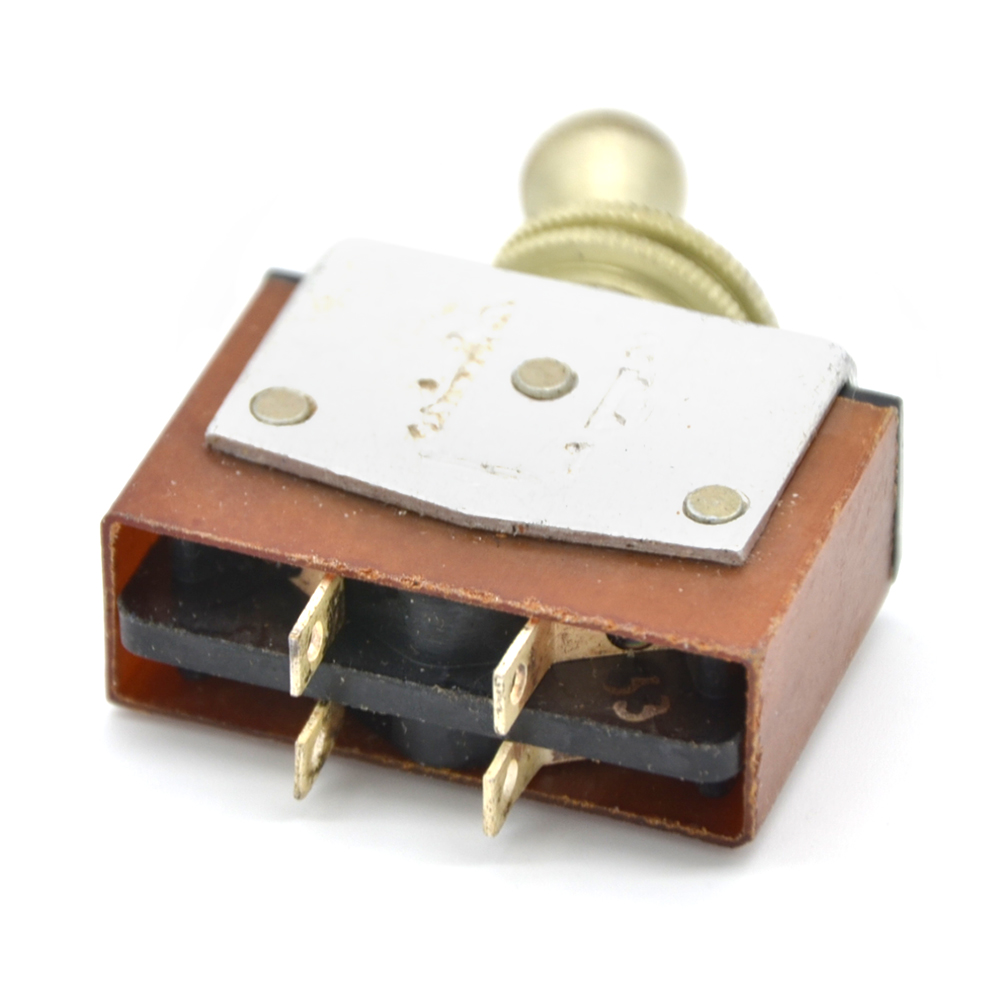

ТВ1-1 off-on, 5A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075 ТУ. (арт. OP-1510)

5 AA; 220 VV; off-on; SPDT; УС0.360.075 ТУ
СССР
Артикул (ID): OP-1510
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1976-1980
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ УС0.360.075 ТУ
Подробная документация
Аналоги и альтернативы
ID: 242753
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ТВ1-1 перекидной однополюсный тумблер с врубными контактами.  Структура условного обозначения: ТВ – тумблер, выключатель; 1 – серия; 1 – исполнение контактной группы: однополюсный. Предназначен для работы в электрических цепях постоянного и переменного тока в радиоэлектронной аппаратуре общепромышленного назначения. При необходимости комплектуются протектором. Установочный диаметр 14,5 мм (без протектора), 16,5 мм (с протектором). Вся дополнительная информация находится во вложении на товар, см. pdf -  файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ТВ1-1 off-on, 5A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075 ТУ.
Торговая марка Кузбассрадио
Страна изготовления СССР
Нормы и требования УС0.360.075 ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 33,75
Наличие паспорта - этикетки нет
Транслитерация TV1-1 off-on, 5A (Amp) 220V (Volt) Single-pole toggle switch, soldering, US0.360.075 TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ТВ1-1
Число полюсов однополюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi SPDT
Электрическая схема коммутации полож.1 (1-2;); пол. 2 (3-4;)
Алгоритм работыi off-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

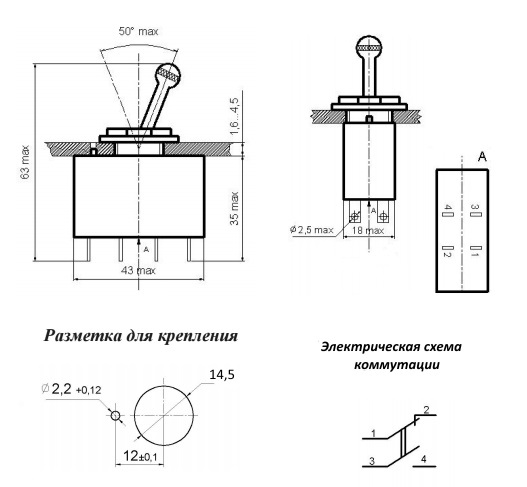

Установочные размеры крепежное отверстие d = 14,5 mm
Диаметр установочного отверстия 14,5 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 23,5 mm)
Наличие протектора нет
Габаритные размеры L*W*H 43х18х63 mm
Длина корпуса 43 mm
Ширина корпуса 18 mm
Высота корпуса 30 mm
Фактическая маркировка ТВ1-1
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии E-TEN 1221...,KN3-3..., ТВ1-2...

Технические характеристики

Номинальный ток 5 A
Номинальное напряжение 220 V
Усилие или момент переключения 3,9 - 14,7 N
Максимальная коммутир.мощность 250 W
Сопротивление контактов не более 10 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1100 V

Условия эксплуатации

Степень защиты IPi IP40(корпус); IP00(выводы)
Интервал рабочих температур от -60 до +70°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Макс. срок хранения 8 лет
Минимальная наработка 10 000 час.
ТВ1-1 off-on, 5A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075 ТУ.   (datasheet)

Полные аналоги

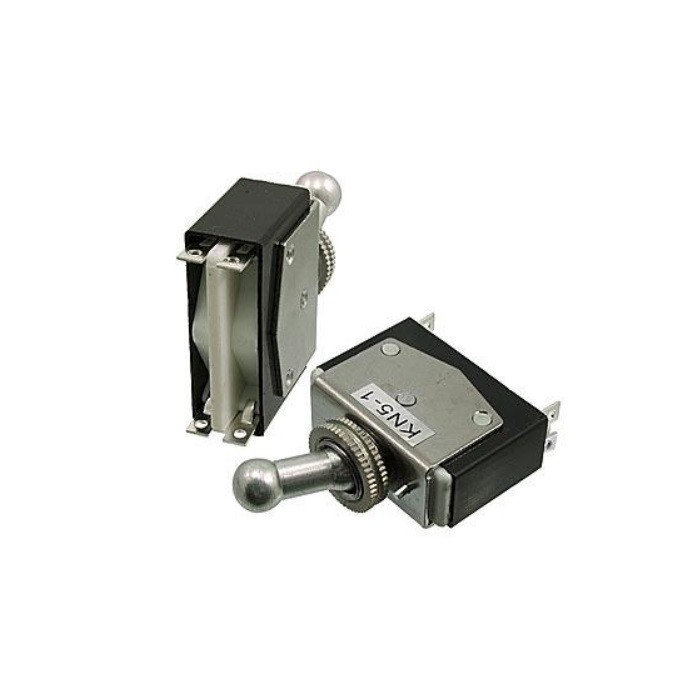

KN5-1 RUICHI, фото
KN5-1 RUICHI

Функциональные аналоги

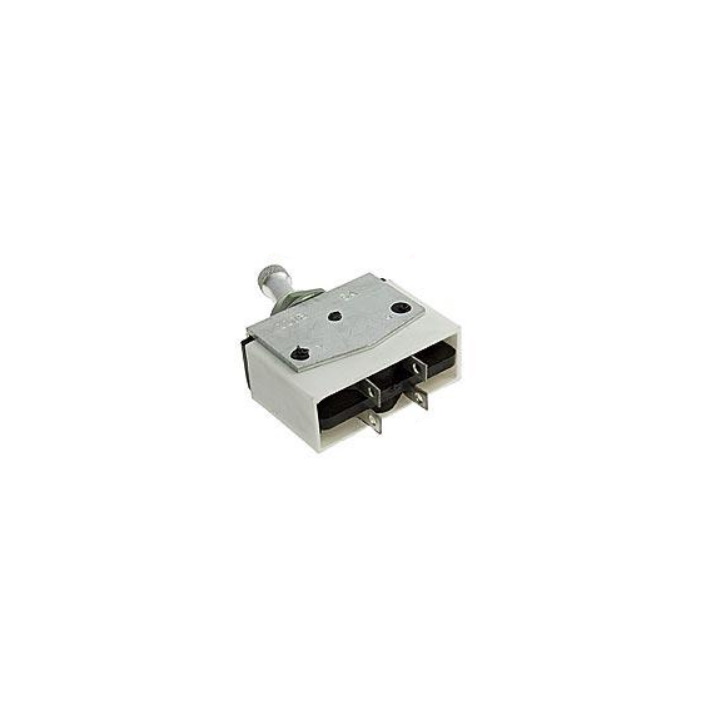

E-TEN 1221 off-on, 15A(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI., фото
Артикул (ID): TM-2209
E-TEN 1221 off-on, 15A(Ампер) 250V(Вольт) Тумблер двухполюсный, винт, RUICHI.
  • 116 ₽ 1 шт.
ТВ1-1М off-on, 5A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075 ТУ, 2020, фото
Артикул (ID): ZU-625
ТВ1-1М off-on, 5A(Ампер) 220V(Вольт) Тумблер однополюсный, пайка, УС0.360.075 ТУ, 2020
ТВ1-1В ОАО «Смоленский завод радиодеталей», фото
ТВ1-1В ОАО «Смоленский завод радиодеталей»
AE-C3950BBAAA BULGIN, фото
AE-C3950BBAAA BULGIN

Возможные аналоги

TSP201AA1, фото
TSP201AA1
