ПТ55-15В on-off-on, 0,1A(Ампер) 0,5V(Вольт) Микротумблер двухполюсный, пайка, АГ0.360.042ТУ (арт. TO-8050)

on-off-on; DPST; АГ0.360.042ТУ
РОССИЯ
Артикул (ID): TO-8050
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1993
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ АГ0.360.042ТУ
Подробная документация
Аналоги и альтернативы
ID: 334100
На складе 196 шт
  • Цена от
    Включая НДС
     135 ₽
  • 1 шт 149 ₽
  • от 5 шт 140 ₽
  • от 50 шт 135 ₽
Количество
Быстрый заказ

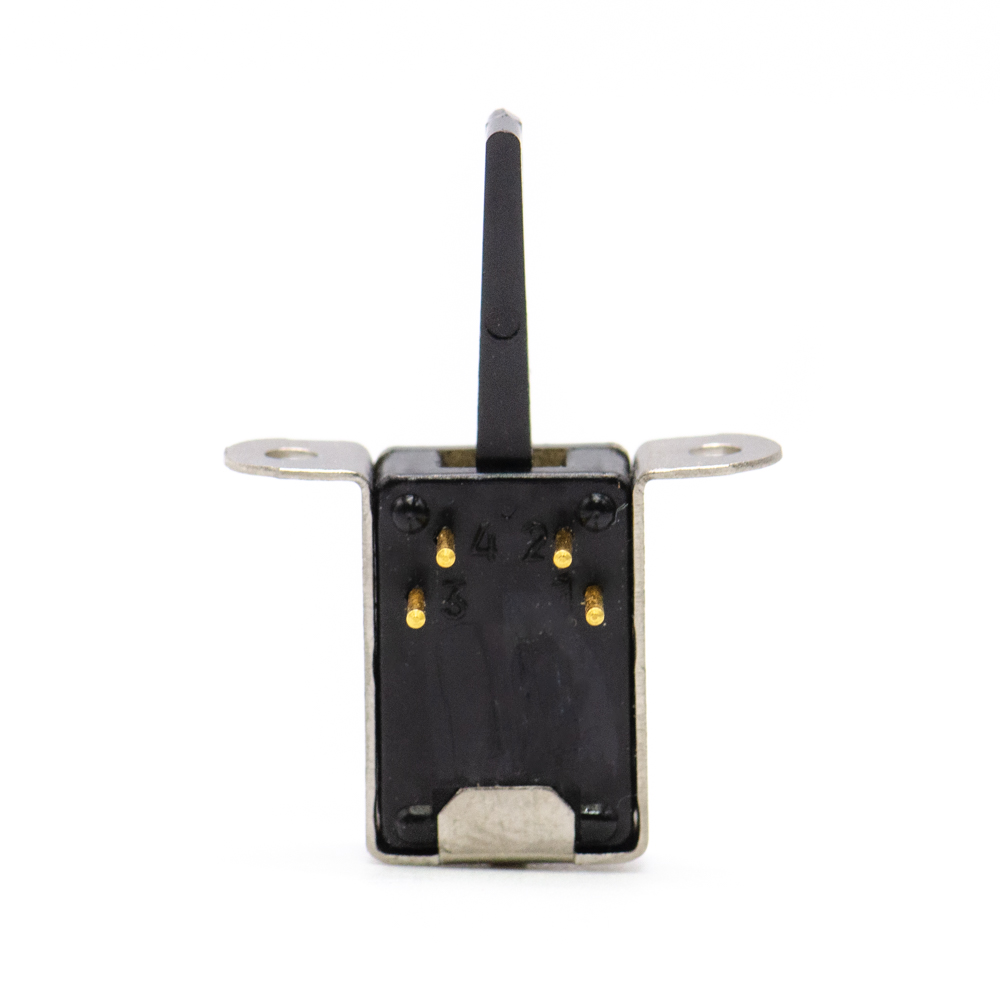

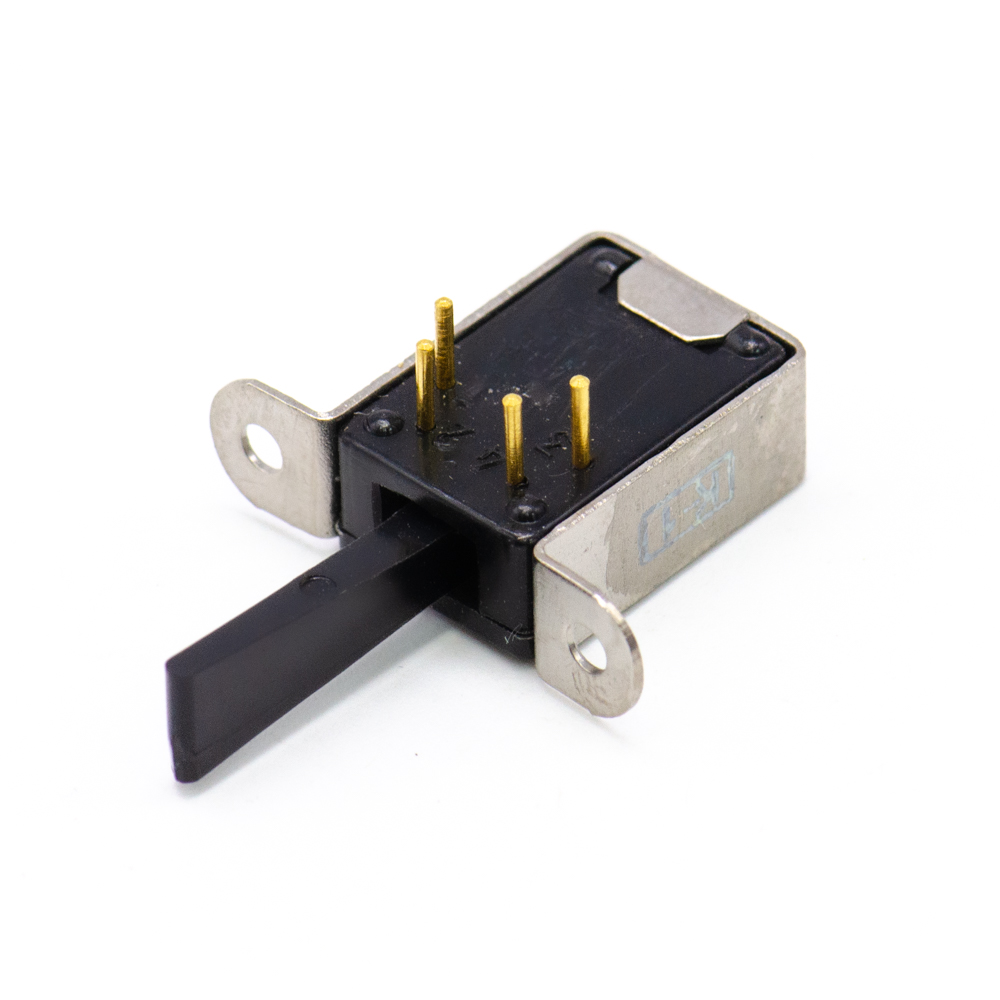

ПТ55-15В Тумблер двухполюсный – миниатюрный перекидной переключатель без протектора на три фиксированных положения. Структура условного обозначения: ПТ55 – обозначение типа тумблера; 15 – типономинал, определяющий электрические режимы коммутации; В - всеклиматическое исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до0,5 А. Используется для работы в радиоэлектронной аппаратуре специального и общего назначения. Крепление к плате винтами при помощи обоймы, вывода короткие. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ55-15В on-off-on, 0,1A(Ампер) 0,5V(Вольт) Микротумблер двухполюсный, пайка, АГ0.360.042ТУ
Торговая марка Смоленский з-д Радиодеталей
Страна изготовления РОССИЯ
Нормы и требования АГ0.360.042ТУ
Дата изготовленияi 1992-1999
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 3,01
Наличие паспорта - этикетки нет
Транслитерация PT55-15V on-off-on, 0.1A (Amps) 0.5V (Volts) Two-pole micro toggle switch, soldering, AG0.360.042TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ55
Число полюсов двухполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет
Количество положений 3 положения
Электрическая схема контактовi DPST
Алгоритм работыi on-off-on
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический винт
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)

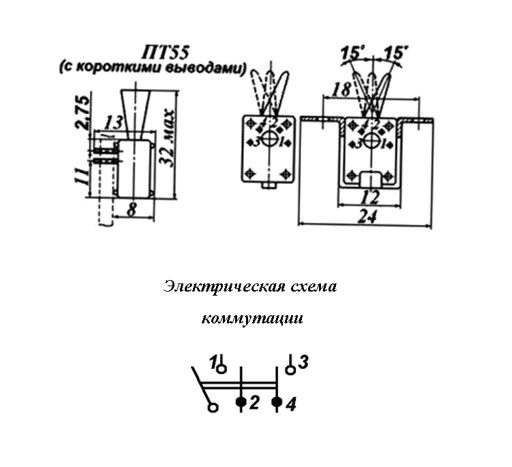

Установочные размеры 18 mm расстояние между монтажными отверстиями
Диаметр установочного отверстия 2,2 mm
Материал корпуса пластмасса
Покрытие корпуса без покрытия
Цвет корпуса черный
Цвет толкателя черный
Материал ручки(кнопки)-толкателя пластмасса
Вид исполнения ручки ручка обычная (длина 19 mm)
Наличие протектора нет
Габаритные размеры L*W*H 24х13х32 mm
Длина корпуса 12 mm
Ширина корпуса 8 mm
Высота корпуса 14 mm

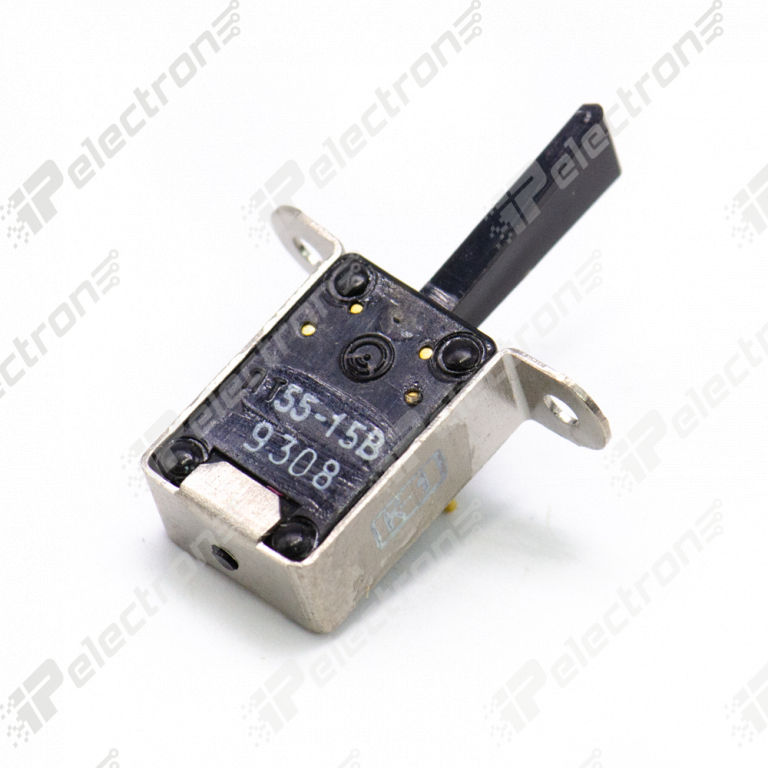

Фактическая маркировка ПП55-15В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ55...

Технические характеристики

Номинальный ток 0,1 A
Номинальное напряжение 0,5 V
Усилие или момент переключения 0,294 - 4,9 N
Максимальная коммутир.мощность 0,05 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 750 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 30 000 переключений
Минимальная наработка 10 000 час.
ПТ55-15В on-off-on, 0,1A(Ампер) 0,5V(Вольт) Микротумблер двухполюсный, пайка, АГ0.360.042ТУ   (datasheet)
