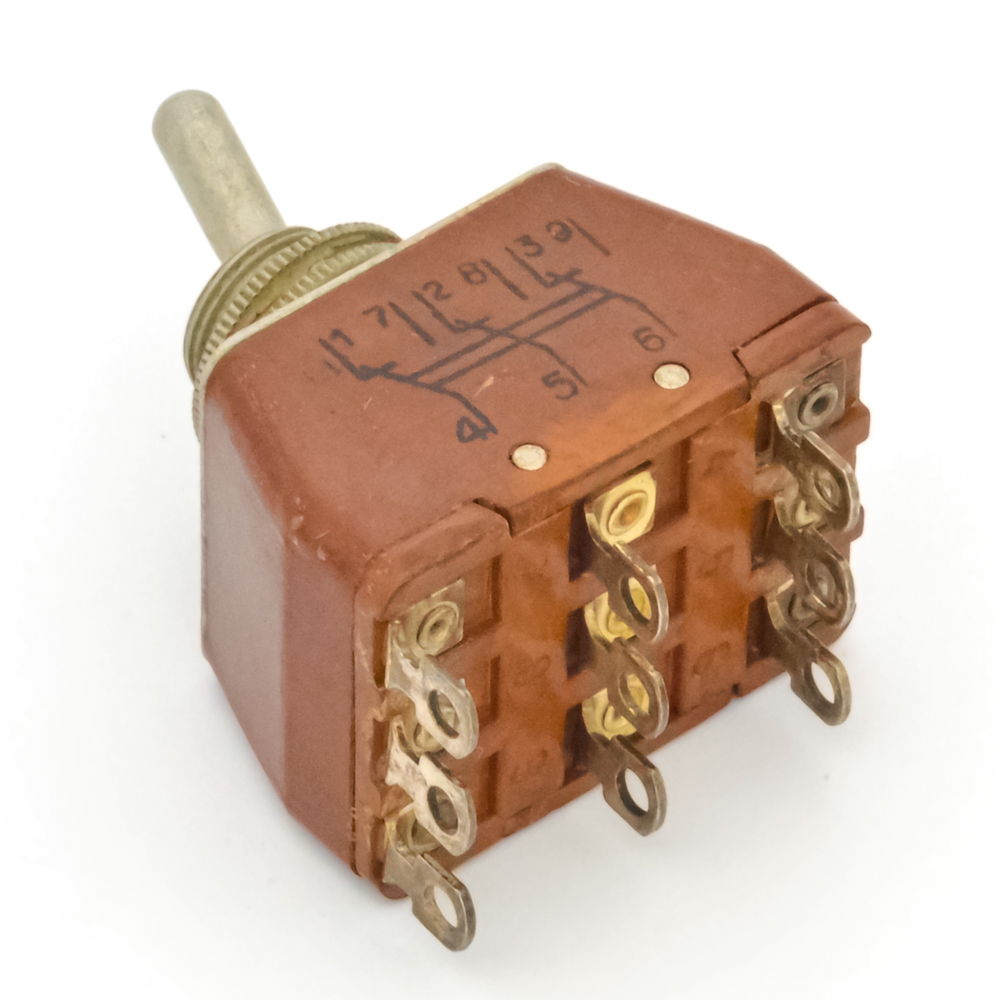

ПТ3-40В on-on, 16A(Ампер) 380V(Вольт) Тумблер трехполюсный, пайка, УС0.360.054ТУ (арт. TN-1079)

on-on; 3PDT; УС0.360.054ТУ
СССР
Артикул (ID): TN-1079
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1980-1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ УС0.360.054ТУ
Подробная документация
Аналоги и альтернативы
ID: 230447
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПТ3-40В Тумблер трехполюсный - перекидной переключатель с фиксацией ручки управления в двух крайних положениях, без среднего. Структура условного обозначения: ПТ – тип тумблера (переключатель тумблерный); 3 – порядковый номер разработки; 40 – конструктивное исполнение; В – всеклиматическое исполнение. Предназначен для коммутации электрических цепей постоянного и переменного тока при напряжении не более 380 В и силе тока до 16 А. Применяется в радиоэлектронной аппаратуре общепромышленного и специального назначения. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПТ3-40В on-on, 16A(Ампер) 380V(Вольт) Тумблер трехполюсный, пайка, УС0.360.054ТУ
Торговая марка Кузбассрадио
Страна изготовления СССР
Нормы и требования УС0.360.054ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 64
Наличие паспорта - этикетки нет
Транслитерация PT3-40V on-on, 16A (Amps) 380V (Volts) Three-pole toggle switch, soldering, US0.360.054TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип тумблер ручного управления
Серия переключателя ПТ3
Число полюсов трехполюсный
Наличие фиксации есть фиксация
Наличие индикации (цвет) нет индикации
Количество положений 2 положения
Электрическая схема контактовi 3PDT
Электрическая схема коммутации полож.1 (1-4; 2-5; 3-6); пол. 2 (4-7; 5-8; 6-9)
Алгоритм работыi on-on
Метод монтажа механический на панель
Метод монтажа электрический пайка
Контакты контакты под пайку
Материал контактов латунь
Покрытие контактов Ag (серебро)
Установочные размеры крепежное отверстие d = 14,2 mm
Диаметр установочного отверстия 14,2 mm
Материал корпуса карболит
Покрытие корпуса без покрытия
Цвет корпуса коричневый
Цвет толкателя серый
Материал ручки(кнопки)-толкателя металл
Вид исполнения ручки ручка обычная (длина 25 mm)
Наличие протектора нет
Габаритные размеры L*W*H 42х30х70 mm
Длина корпуса 42 mm
Ширина корпуса 30 mm
Высота корпуса 25 mm
Фактическая маркировка ПТ3-40В
Рабочее положение любое
Другие наименования переключатель, переключатель перекидной, тумблер...
Аналогичные серии ПТ3...

Технические характеристики

Номинальный ток 16 A
Номинальное напряжение 380 V
Усилие или момент переключения 5,88 - 34,4 N
Максимальная коммутир.мощность 1900 W
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 1500 V

Условия эксплуатации

Степень защиты IPi IP40
Интервал рабочих температур от -60 до +100°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 15 лет
Ресурс 15 000 переключений
Минимальная наработка 10 000 час.
