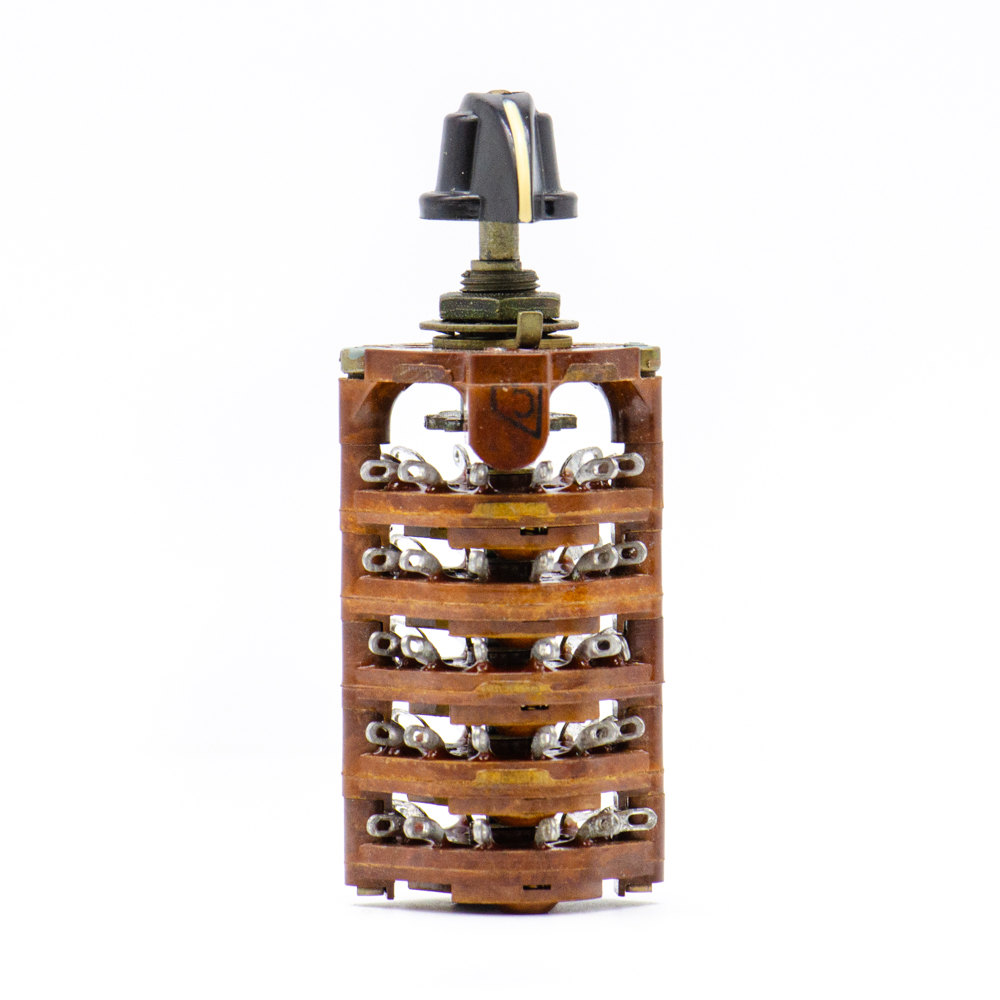

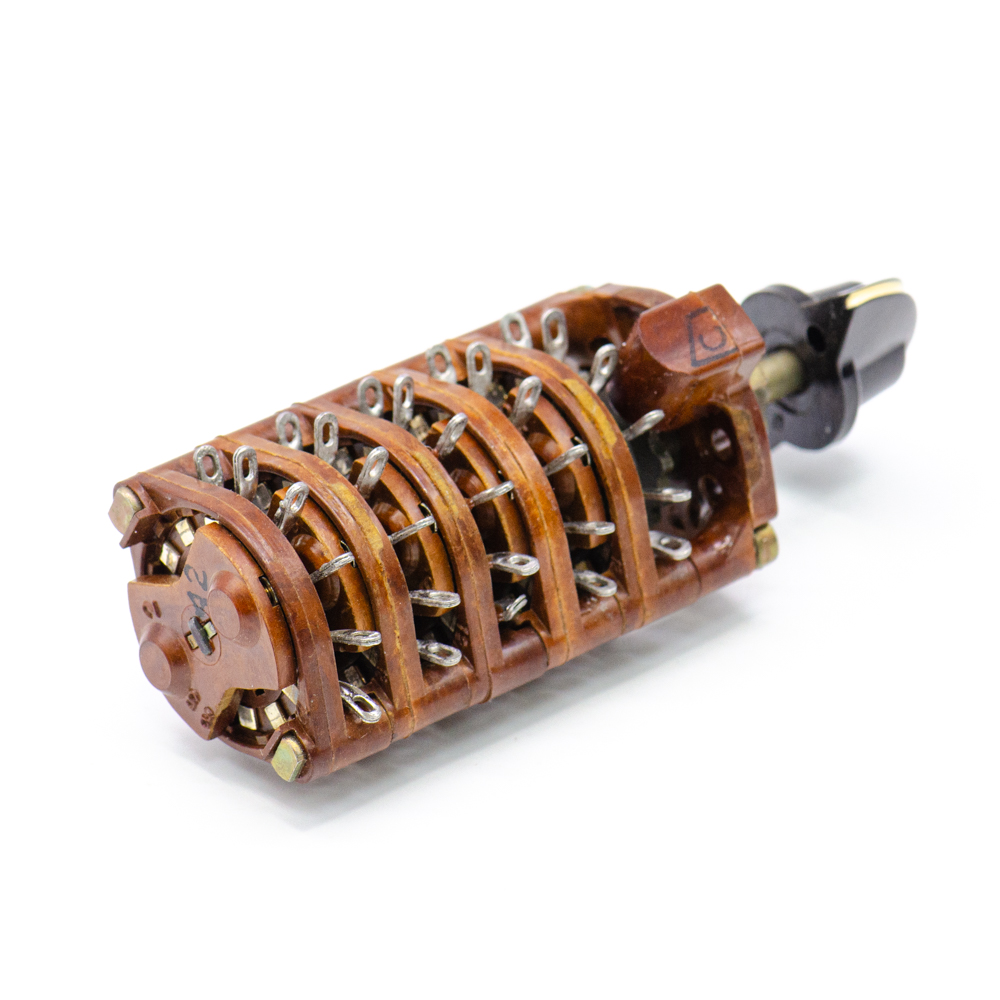

ПМ-5П10Н 5 положений 10 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный ЕЫ0.360.001ТУ (арт. TB-6606)

No name USSR; 5 плат (галет); карболит; К (клювик); " 1" - ОТК; галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель…; ПГК…, ПГГ…, KTZ…; межплатное расстояние 8 mm
СССР
Артикул (ID): TB-6606
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1982-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ЕЫ0.360.001ТУ
Подробная документация
ID: 527254
На складе 24 шт
  • Цена от
    Включая НДС
     2007 ₽
  • 1 шт 2007 ₽
Количество
Быстрый заказ

Переключатель ПМ-5П10Н галетный поворотный малогабаритный для объёмного монтажа. Предназначен для переключений в цепях с напряжением до 300 В при мощности до 25 ВА. Переключатель ПМ используется для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Расшифровка условного обозначения: ПМ-5П10Н: ПМ - переключатель малогабаритный галетный; 5П - число рабочих положений; 10Н - число направлений.  Вся дополнительная информация находится во вложении на товар, см. pdf – файл

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПМ-5П10Н 5 положений 10 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный ЕЫ0.360.001ТУ
Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования ЕЫ0.360.001ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 49,1
Наличие паспорта - этикетки нет
Транслитерация PM-5P10N 5 positions 10 directions 2A (Ampere) 300V(Volt) shaft OS-6 (solid with oblique bald) Galetny switch EY0.360.001TU
Вид упаковки картонная коробка (10шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПМ
Конструкция переключателя открытого типа (без корпуса)
Количество направлений 10 направлений
Количество положений 5 положений
Расстояние между платами межплатное расстояние 8 mm
Количество плат (галет) 5 плат (галет)
Материал галет (плат) карболит
Тип валаi гладкий с конической лыской с резьбой (ОС-6)
Форма вала круглая
Диаметр вала (выступающей части) 4 mm
Длина вала (длина выступающей части) 20 mm
Количество выводов 60
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро

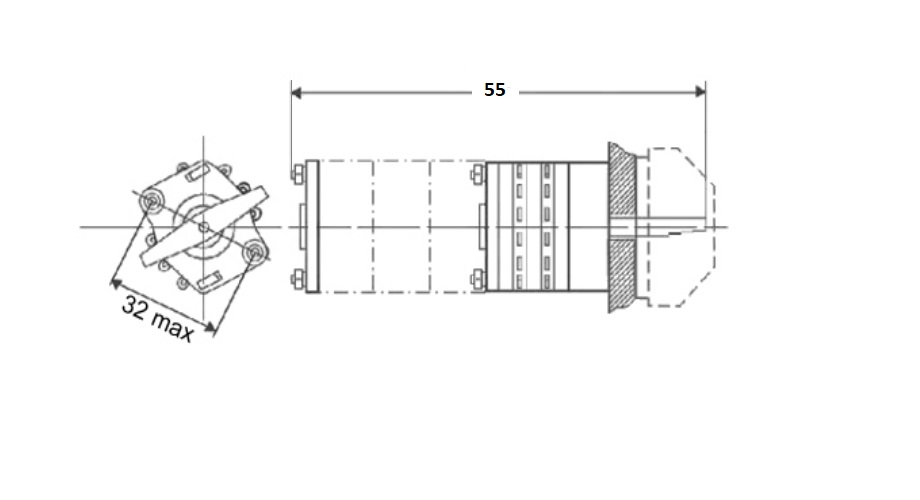

Габаритные размеры L*W*H 55х31х32 mm
Метод монтажа механический на панель (М1,5х0,5 L=8 mm)
Метод монтажа электрический пайка
Установочные размеры крепежное отверстие d = 6,2 mm
Диаметр установочного отверстия 6,2 mm
Толщина панели 3 mm
Тип ручки К (клювик)
Материал ручки(кнопки)-толкателя бакелит
Наличие индикации (цвет) белая полоса
Фактическая маркировка 5П10НПМ
Аналогичные серии ПГК…, ПГГ…, KTZ…
Другие наименования галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель…

Технические характеристики

Коммутируемое напряжение 300 V
Коммутируемый ток 2 А
Максимальная коммутир.мощность 25 W
Усилие или момент переключения 0,25 – 1,1 N·m
Сопротивление контактов не более 0,02 Ω
Сопротивление изоляции 1000 MΩ
Электрическая схема контактов галетных переключателей 5 положений 10 направлений
Вид нагрузки активная, индуктивная
Режим работы (род тока) постоянный, переменный

Условия эксплуатации

Ресурс 5000 переключений
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12 лет
ПМ-5П10Н 5 положений 10 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный ЕЫ0.360.001ТУ   (datasheet)
