ПГ3-3П9НВ 3 положения 9 направлений 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный. (арт. ZN-9037)

3 платы (галеты); 30; УСО.360.048ТУ; No name USSR
Артикул (ID): ZN-9037
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ УСО.360.048ТУ
Подробная документация
Аналоги и альтернативы
ID: 280441
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Переключатель галетный ПГ3-3П9НВ малогабаритный. Предназначен для коммутации электрических цепей постоянного и переменного тока. Расшифровка: ПГ - переключатель галетный; 3 - вариант исполнения; 3П - число рабочих положений; 9Н - число направлений; В - всеклиматика. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi не указана
Нормы и требования УСО.360.048ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 45
Наличие паспорта - этикетки нет
Транслитерация PGG-3P9N-V
Состояние упаковки самоупаковка
Состояние товара с хранения
ТУ УСО.360.048ТУ

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПГ3
Конструкция переключателя открытого типа (без корпуса)
Количество плат (галет) 3 платы (галеты)
Количество направлений 9
Количество положений 3
Угол поворота, градусы 30
Тип валаi сплошной с прямой лыской (ВС-3)
Форма вала круглая
Длина вала (длина выступающей части) 24 mm
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро
Материал галет (плат) пластмасса
Метод монтажа механический на панель
Метод монтажа электрический пайка
Фактическая маркировка отсутствует
Установочные размеры Ø 8,2 mm
Тип ручки поставляется отдельно
Количество выводов 24

Технические характеристики

Коммутируемое напряжение 250 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 20 mΩ
Сопротивление изоляции 1000 MΩ
Максимальная коммутир.мощность 25 W
Момент переключения 0,15 – 0,7 N·m

Условия эксплуатации

Гарантийный срок (мес.) 12
Минимальная наработка 25 000 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +25°С
Атмосферное давление от 0,66 до 106,6 kPa
Климатическое исполнениеi В - всеклиматическое исполнение

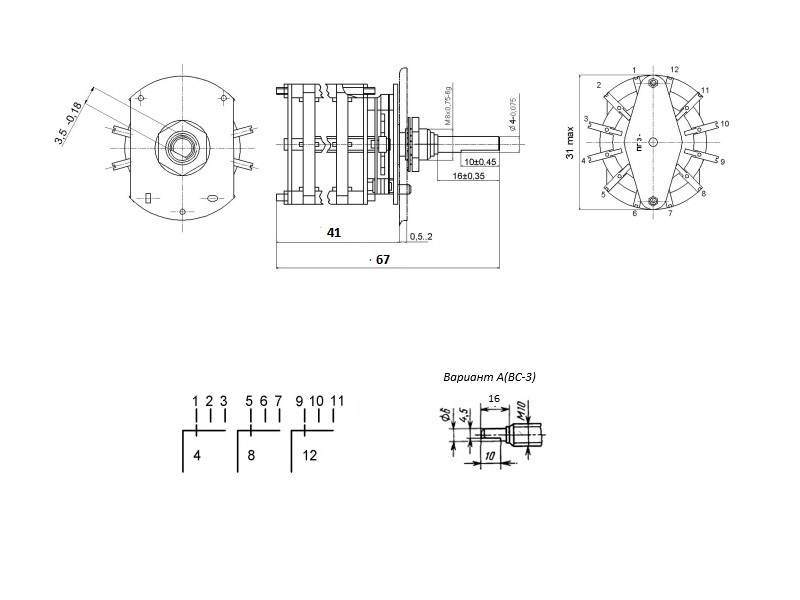

ПГ3-3П9НВ 3 положения 9 направлений 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный.   (datasheet)

Функциональные аналоги

ПГ3-3П9Н, фото
ПГ3-3П9Н
ПГ3-3П12Н, фото
ПГ3-3П12Н
ПГ3-3П12НВ, фото
ПГ3-3П12НВ

Возможные аналоги

ПМ-3П12Н 3 положения 12 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (сплошной с косой лыской) Переключатель галетный, "5", фото
Артикул (ID): SN-4912
ПМ-3П12Н 3 положения 12 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (сплошной с косой лыской) Переключатель галетный, "5"
ПГ2-19-3П12НВ, фото
ПГ2-19-3П12НВ
ПГ2-15-4П9НВ, фото
ПГ2-15-4П9НВ
