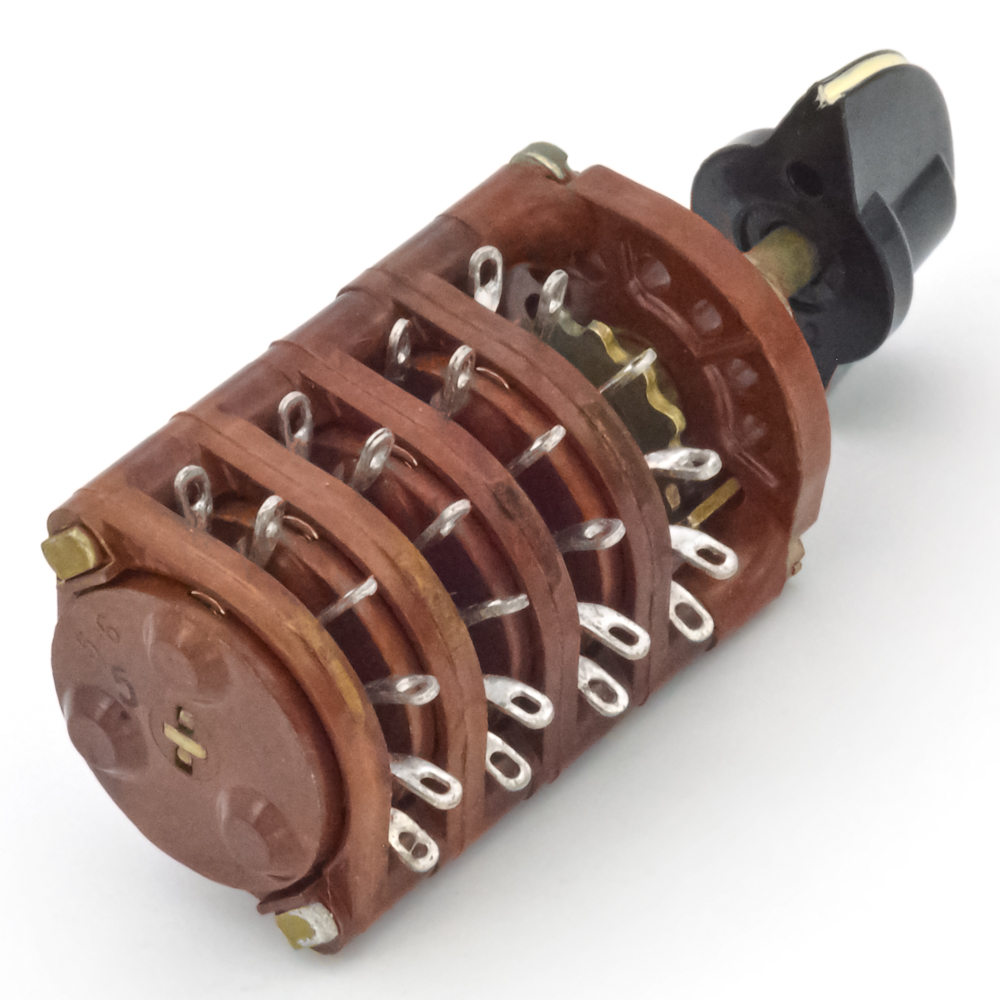

ПМ-3П12Н 3 положения 12 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный, ЕЫ0.360.001ТУ (арт. SN-4912)

No name USSR; 4 платы (галеты); карболит; К (клювик); " 5" - ВП, ПЗ; галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель…; ПГК…, ПГГ…, KTZ…; межплатное расстояние 8 mm
СССР
Артикул (ID): SN-4912
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ЕЫ0.360.001ТУ
Подробная документация
ID: 232459
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Переключатель ПМ-3П12Н галетный поворотный малогабаритный для объёмного монтажа. Предназначен для переключений в цепях с напряжением до 300 В при мощности до 25 ВА. Переключатель ПМ используется для работы в узлах и блоках радиоэлектронной аппаратуры специального и общего назначения. Расшифровка условного обозначения: ПМ-3П12Н: ПМ - переключатель малогабаритный галетный; 3П - число рабочих положений; 12Н - число направлений.  Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПМ-3П12Н 3 положения 12 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный, ЕЫ0.360.001ТУ
Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi 1976-1991
Нормы и требования ЕЫ0.360.001ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 45,83
Наличие паспорта - этикетки нет
Транслитерация PM-3P12N 3 positions 12 directions 2A (Ampere) 300V(Volt) shaft OS-6 (smooth with conical bald head with thread) Galetny switch, YO.360.001TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПМ
Конструкция переключателя открытого типа (без корпуса)
Количество направлений 12 направлений
Количество положений 3 положения
Расстояние между платами межплатное расстояние 8 mm
Количество плат (галет) 4 платы (галеты)
Материал галет (плат) карболит
Тип валаi гладкий с конической лыской с резьбой (ОС-6)
Форма вала круглая
Диаметр вала (выступающей части) 4 mm
Длина вала (длина выступающей части) 20 mm
Количество выводов 48
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро

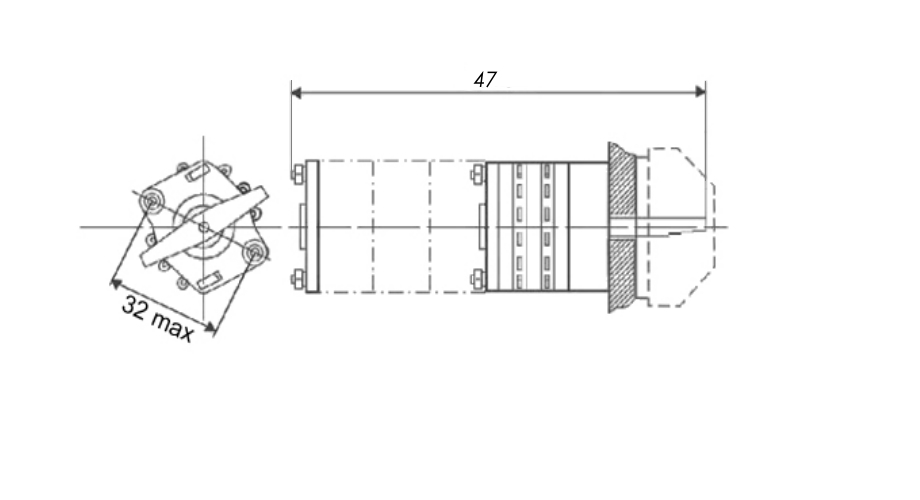

Габаритные размеры L*W*H 32х31х47 mm
Метод монтажа механический на панель (М1,5х0,5 L=8 mm)
Метод монтажа электрический пайка
Установочные размеры крепежное отверстие d = 6,2 mm
Диаметр установочного отверстия 6,2 mm
Толщина панели 3 mm
Тип ручки К (клювик)
Материал ручки(кнопки)-толкателя бакелит
Наличие индикации (цвет) белая полоса
Фактическая маркировка 3П12НПМ
Аналогичные серии ПГК…, ПГГ…, KTZ…
Другие наименования галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель…

Технические характеристики

Коммутируемое напряжение 300 V
Коммутируемый ток 2 А
Максимальная коммутир.мощность 25 W
Усилие или момент переключения 0,25 – 1,1 N·m
Сопротивление контактов не более 0,02 Ω
Сопротивление изоляции 1000 MΩ
Электрическая схема контактов галетных переключателей 3 положения 12 направлений
Вид нагрузки активная, индуктивная
Режим работы (род тока) постоянный, переменный

Условия эксплуатации

Ресурс 5000 переключений
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12 лет
ПМ-3П12Н 3 положения 12 направлений 2A (Ампер) 300V(Вольт) вал ОС-6 (гладкий с конической лыской с резьбой) Переключатель галетный, ЕЫ0.360.001ТУ   (datasheet)
