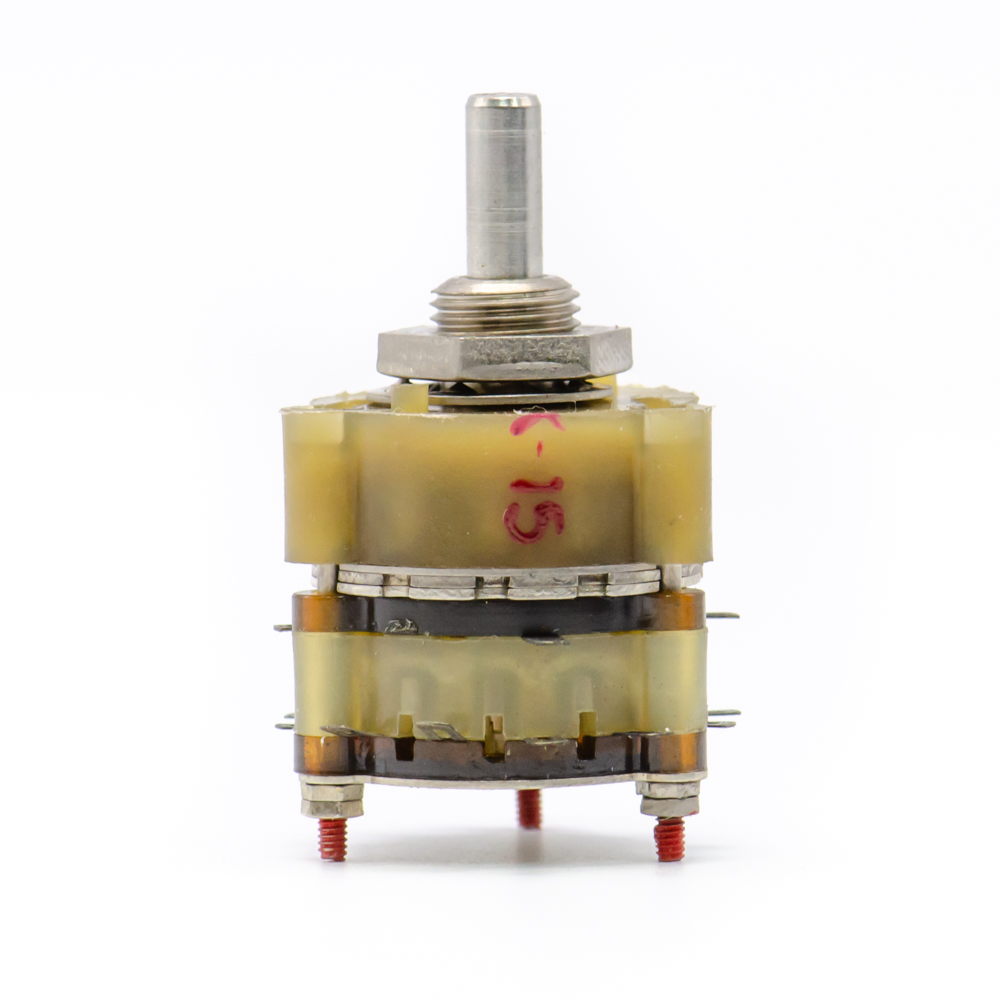

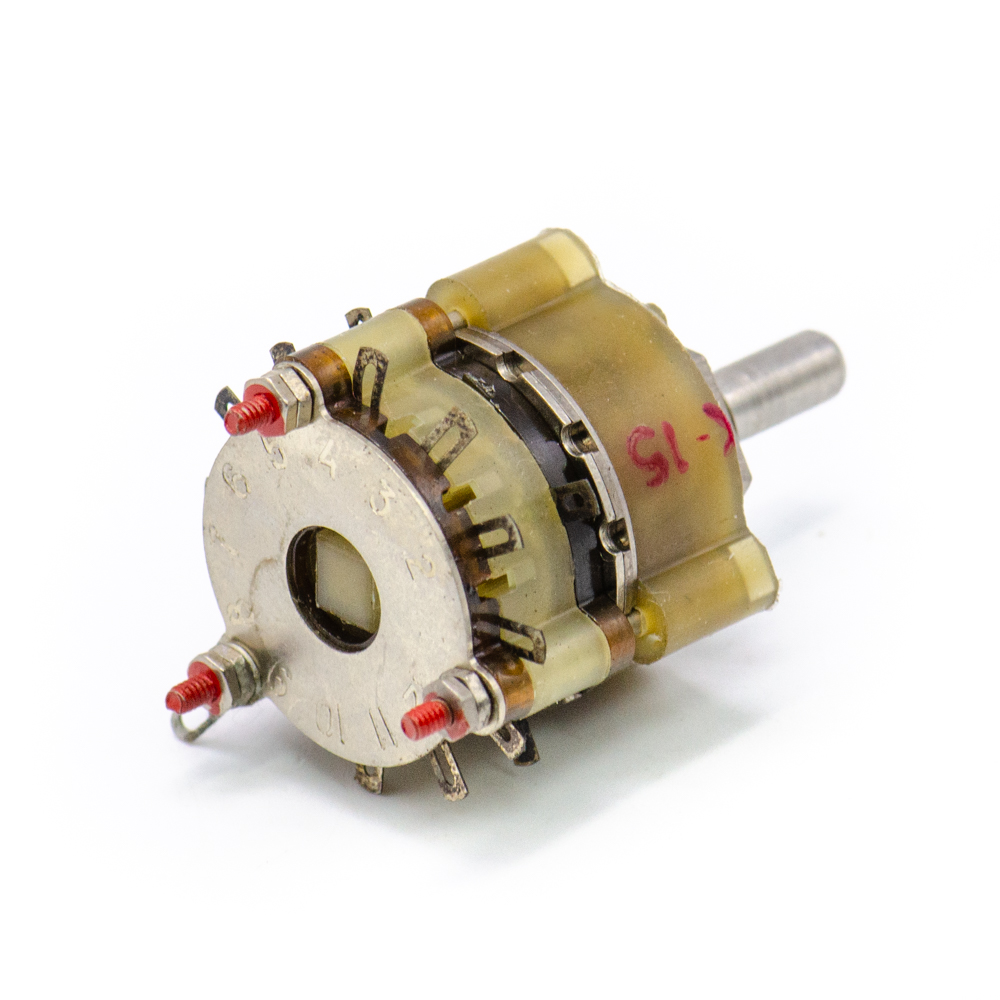

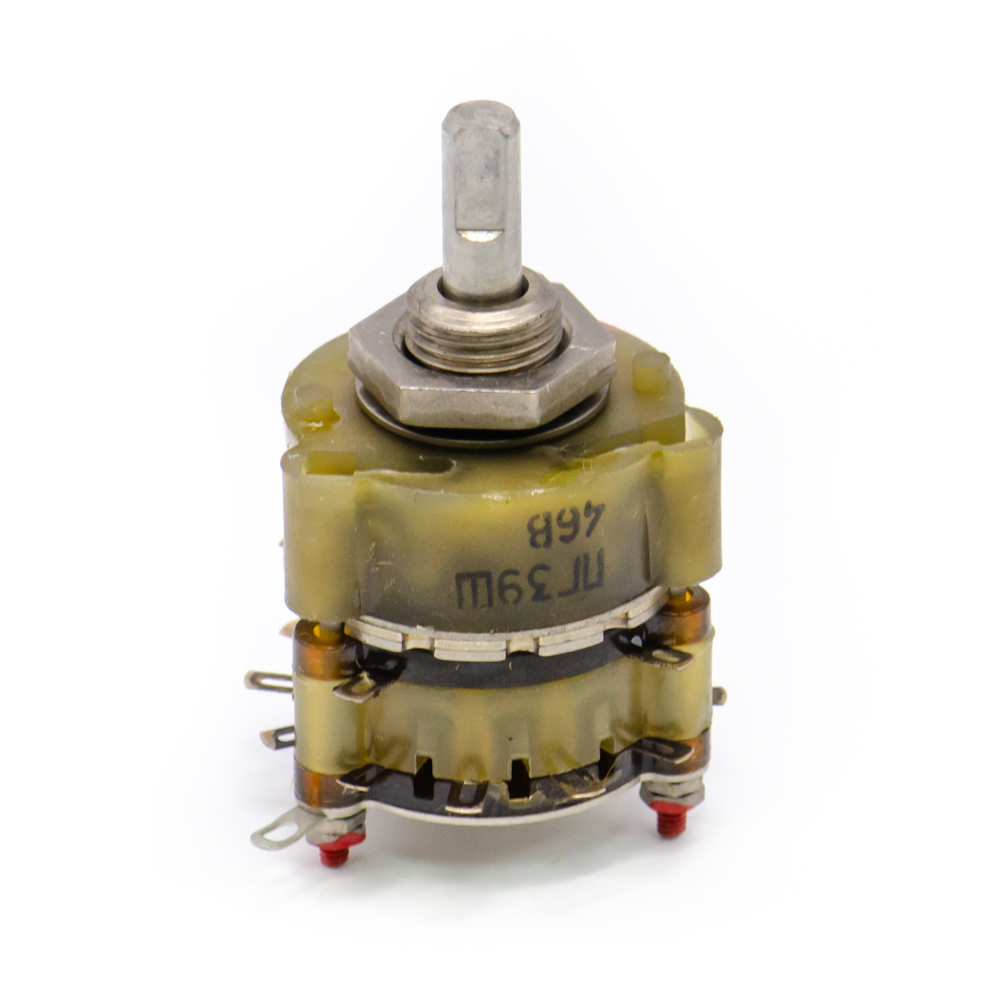

ПГ39Ш-46В 3 положения 4 направления 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, 1991г (арт. OP-1450)

1 плата (галета); 30; АГО.360.006 ТУ; ОАО «Микроом» Лермонтов
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
Артикул (ID): OP-1450
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ АГО.360.006 ТУ
Подробная документация
Аналоги и альтернативы
ID: 242694
На складе 225 шт
  • Цена от
    Включая НДС
     365 ₽
  • 1 шт. 395 ₽
  • от 5 шт. 375 ₽
  • от 50 шт. 365 ₽
Количество
Быстрый заказ

ПГ39Ш-46В переключатель галетный малогабаритный поворотный для объёмного монтажа. Предназначен для коммутации электрических цепей переменного и постоянного тока. Используется для работы в различных видах электро- и радиоаппаратуры специального назначения. Расшифровка: ПГ - переключатель галетный, 39 - порядковый номер разработки, 46 - условный номер типоконструкции переключателя (со сплошной осью), В - всеклиматическое исполнение. У переключателя 1 платf, 3 положения, 4 направления. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка ОАО «Микроом» Лермонтов
Страна изготовления СССР
Дата изготовленияi 1959-1991
Нормы и требования АГО.360.006 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 22
Наличие паспорта - этикетки нет
Транслитерация Rotary switch PG39SH46V
Вид упаковки картонная коробка
Состояние упаковки заводская
Состояние товара с хранения
ТУ АГО.360.006 ТУ

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПГ39
Конструкция переключателя закрытого типа (в корпусе)
Количество плат (галет) 1 плата (галета)
Количество направлений 4
Количество положений 3
Расстояние между платами, мм 5
Угол поворота, градусы 30
Тип валаi сплошной с прямой лыской (ВС-3)
Форма вала круглая
Длина вала (длина выступающей части) 17 mm
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро

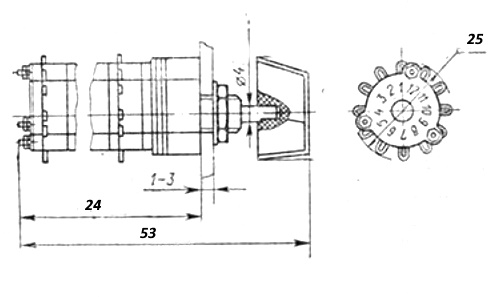

Габаритные размеры L*W*H 25х25х39,5 mm
Материал корпуса пластмасса
Материал галет (плат) пластмасса
Метод монтажа механический на панель
Метод монтажа электрический пайка
Фактическая маркировка ПГ39Ш46В
Установочные размеры Ø 8,2 mm
Режим работы (род тока) постоянный, переменный
Тип ручки К (клювик) поставляется отдельно
Количество выводов 12
Шаг выводов 5 mm
Дополнительные характеристики широкий контакт (буква "Ш" в маркировке)

Технические характеристики

Коммутируемое напряжение 127 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Максимальная коммутир.мощность 10 W
Момент переключения 0,05 – 0,3 N·m

Условия эксплуатации

Гарантийный срок (мес.) 1
Ресурс 15000 циклов
Минимальная наработка 10 000 час.
Интервал рабочих температур от -60 до +85°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 0,00013 Pa
Климатическое исполнениеi В - всеклиматическое исполнение
ПГ39Ш-46В 3 положения 4 направления 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, 1991г   (datasheet)

Полные аналоги

ПГ39Ш-46В 3 положения 4 направления 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, "1", фото
Артикул (ID): OP-1493
ПГ39Ш-46В 3 положения 4 направления 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, "1"
  • 395 ₽ 1 шт.
  • 375 ₽ от 5 шт.

Функциональные аналоги

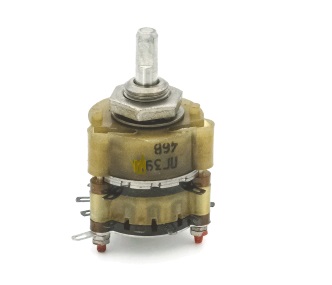

ПГ39Ш-346В, фото
ПГ39Ш-346В

Возможные аналоги

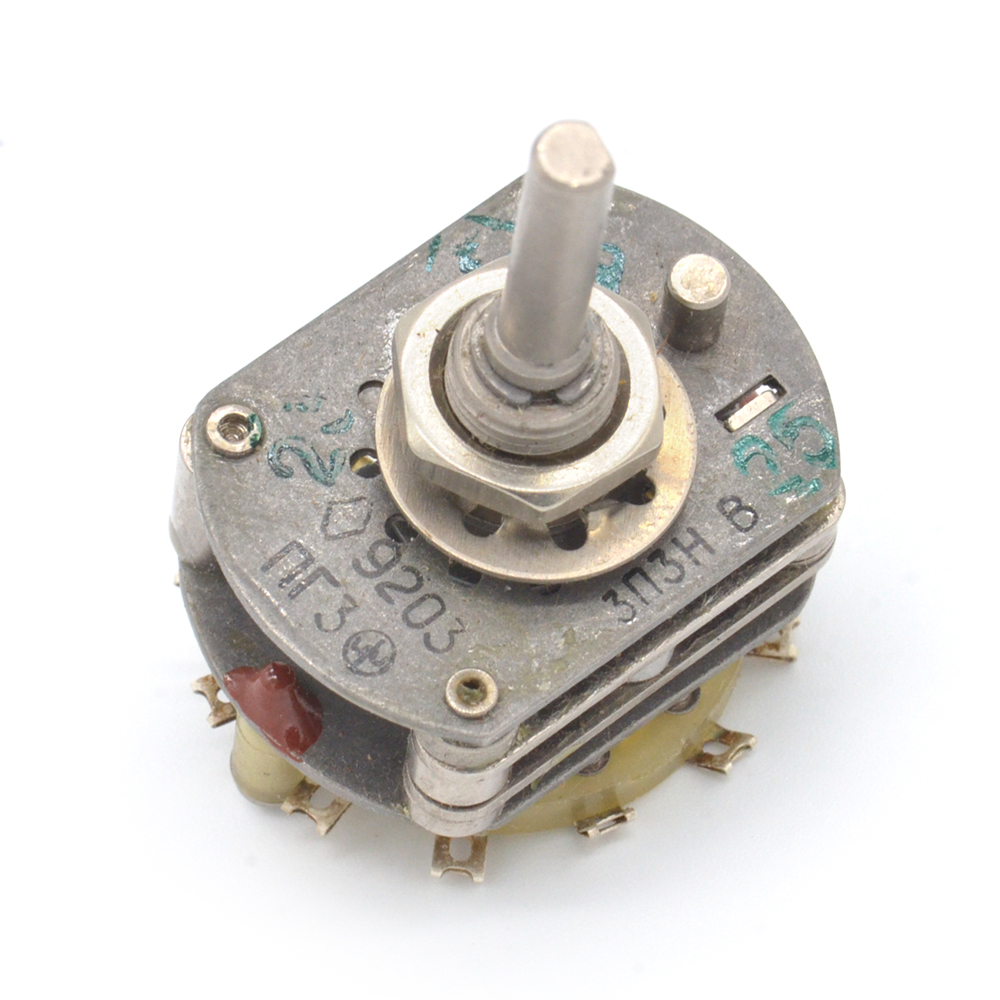

ПГ3-3П3НВ 3 положения 3 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, "5", фото
Артикул (ID): OP-1452
ПГ3-3П3НВ 3 положения 3 направления 0,5A(Ампер) 250V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, "5"
  • 132.2 ₽ 1 шт.
  • 126.1 ₽ от 10 шт.

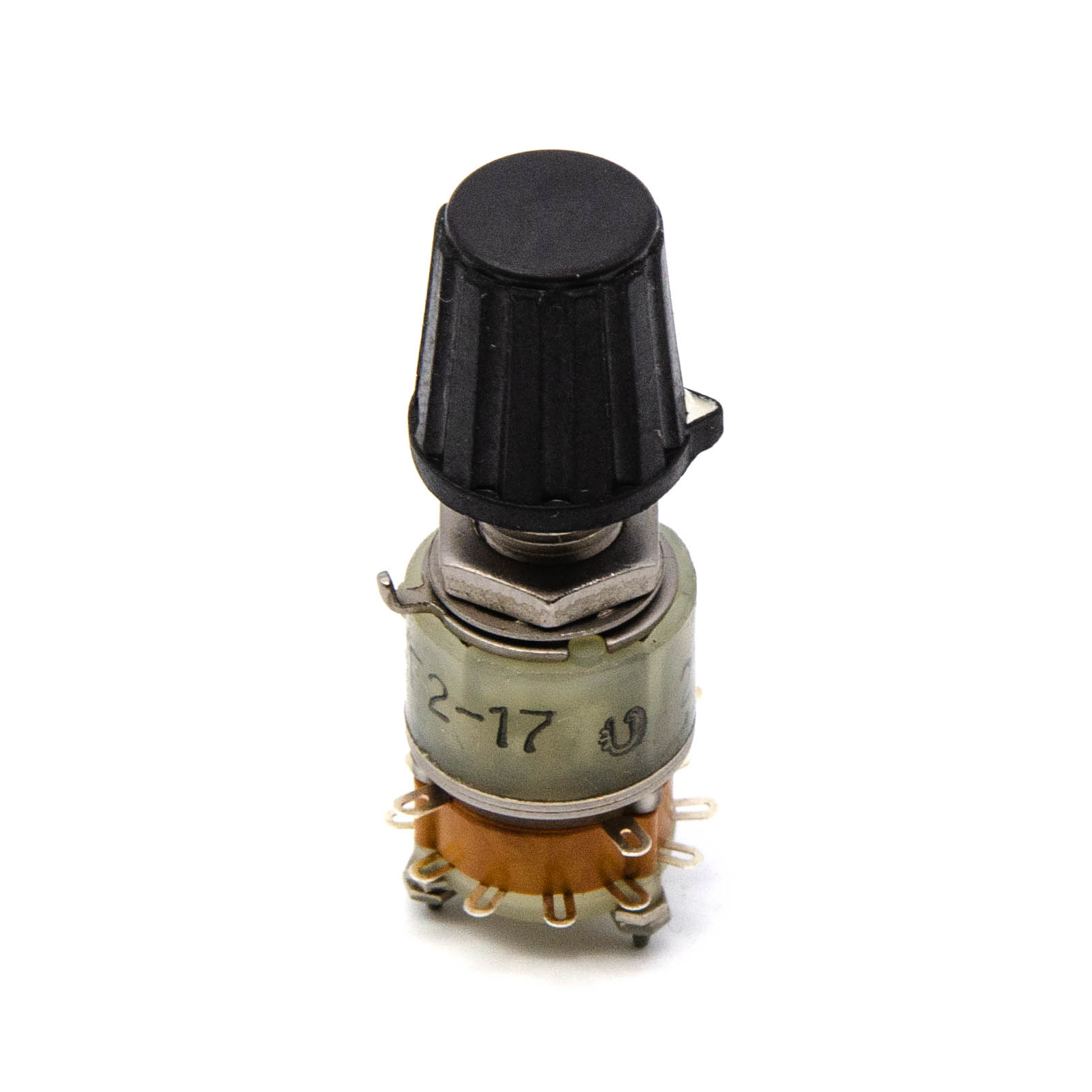

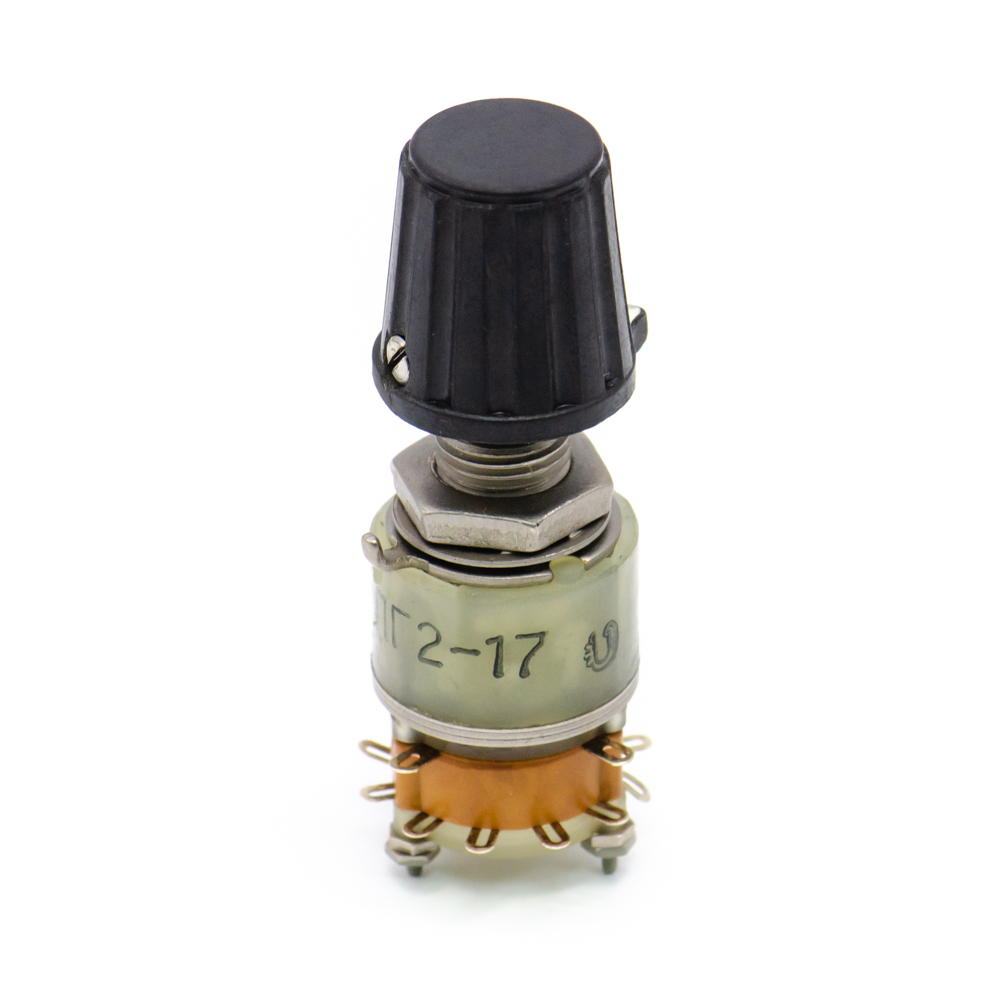

ПГ2-17-3П4Н ВР 3 положения 4 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, фото
Артикул (ID): TN-6739
ПГ2-17-3П4Н ВР 3 положения 4 направления 0,5A(Ампер) 130V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный
ПГ39-46В, фото
ПГ39-46В
ПГ39-346В, фото
ПГ39-346В
ПГ39-47В, фото
ПГ39-47В

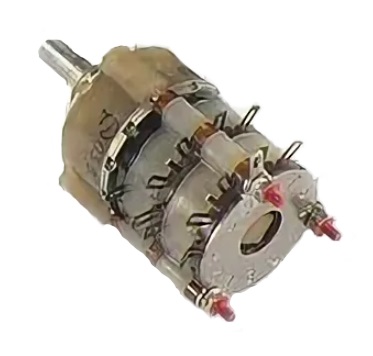

ПГ39-347В, фото
