ПГ15-148 2 положения 15 направлений 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный (арт. OP-1447)

5 плат (галет); ; ОЮ0.360.098 ТУ; No name USSR
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%
Купить со скидкой
Артикул (ID): OP-1447
  • Срок отгрузки со склада 1-2 рабочих дня
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЮ0.360.098 ТУ
Подробная документация
Аналоги и альтернативы
ID: 242691
На складе 10 шт
  • Цена от
    Включая НДС
     76.48 ₽
  • 1 шт. 82.6 ₽
  • от 10 шт. 76.48 ₽
Количество
Быстрый заказ

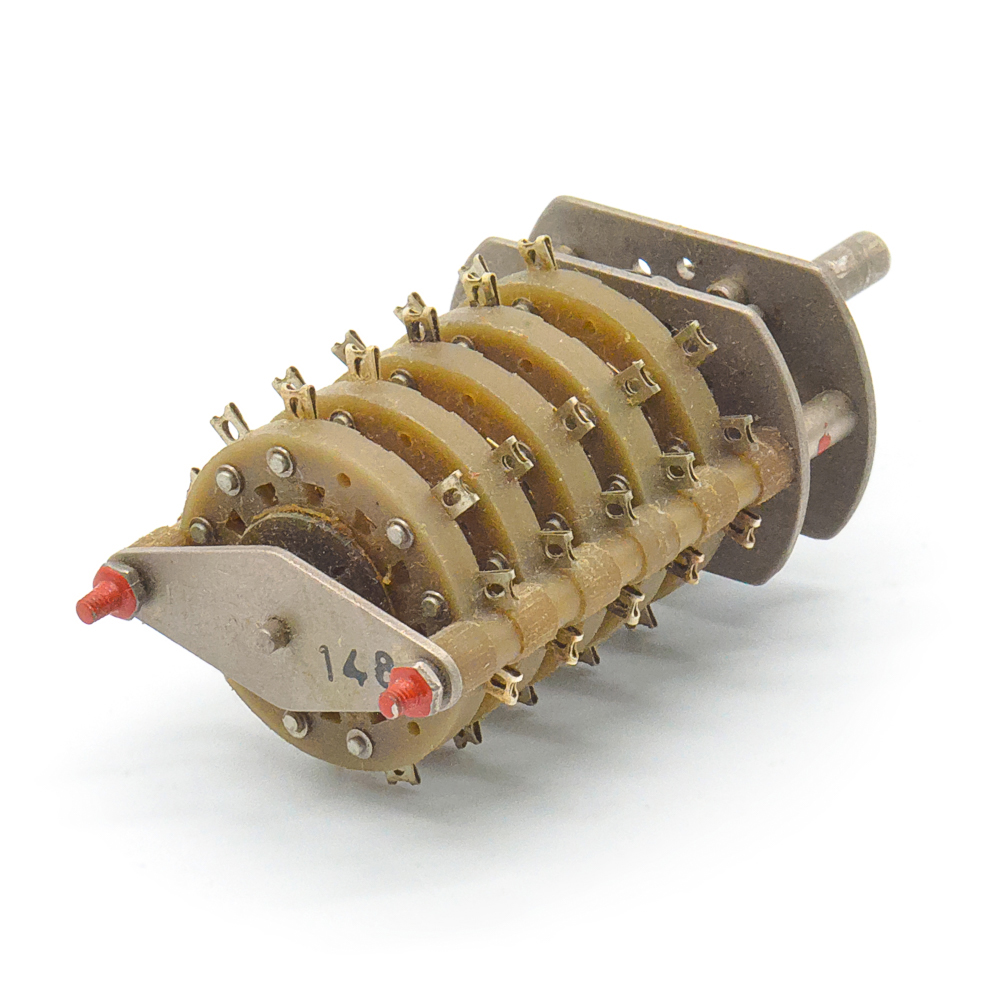

ПГ15-148 2П 15Н 0,5A 127V вал ВС-3 Переключатель галетный малогабаритный под объемный монтаж. Предназначен для коммутации электрических цепей в радиоэлектронной аппаратуре. Расшифровка: П – переключатель; Г - галетный, 15 – порядковый номер разработки; 91 – вариант исполнения; 2П – количество положений, 15Н – количество направлений. Ток - до 0,5 А. Напряжение постоянное - до 36 В. Напряжение переменное - до 127 В. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Дата изготовленияi 1959-1991
Нормы и требования ОЮ0.360.098 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 44
Наличие паспорта - этикетки нет
Транслитерация Rotary switch PG15-148
Состояние упаковки самоупаковка
Состояние товара с хранения
ТУ ОЮ0.360.098 ТУ

Основные параметры

Функциональная группа Переключатели
Функциональный тип Переключатель галетный
Серия переключателя ПГ15
Конструкция переключателя открытого типа (без корпуса)
Количество плат (галет) 5 плат (галет)
Количество направлений 15
Количество положений 2
Расстояние между платами, мм 4
Тип валаi сплошной с прямой лыской (ВС-3)
Форма вала круглая
Длина вала (длина выступающей части) 20 mm
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов (Ag) серебро

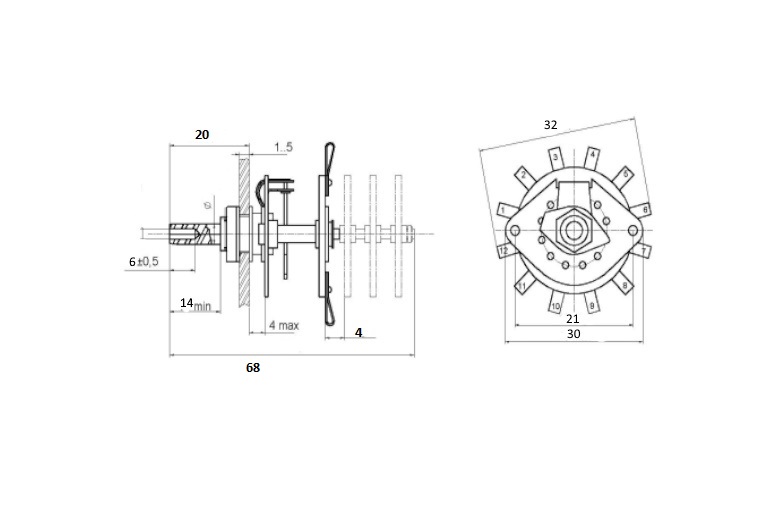

Габаритные размеры L*W*H 32х32х76
Материал галет (плат) пластмасса
Метод монтажа механический на панель
Метод монтажа электрический пайка
Фактическая маркировка ПГ15-148
Установочные размеры Ø 8,2 mm
Режим работы (род тока) постоянный, переменный
Тип ручки поставляется отдельно
Количество выводов 48

Технические характеристики

Коммутируемое напряжение 127 V
Коммутируемый ток 0,5 А
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Максимальная коммутир.мощность 5 W
Момент переключения 0,02 – 0,25 N·m

Условия эксплуатации

Гарантийный срок (мес.) 1
Ресурс 5000 циклов
Минимальная наработка 5 000 час.
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +40°С
Атмосферное давление 88 - 106,6 kPa
Климатическое исполнениеi УХЛ
ПГ15-148 2 положения 15 направлений 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный   (datasheet)

Функциональные аналоги

ПГ15-149-2П15Н, фото
ПГ15-149-2П15Н
ПГ15-150-2П15Н, фото
ПГ15-150-2П15Н
