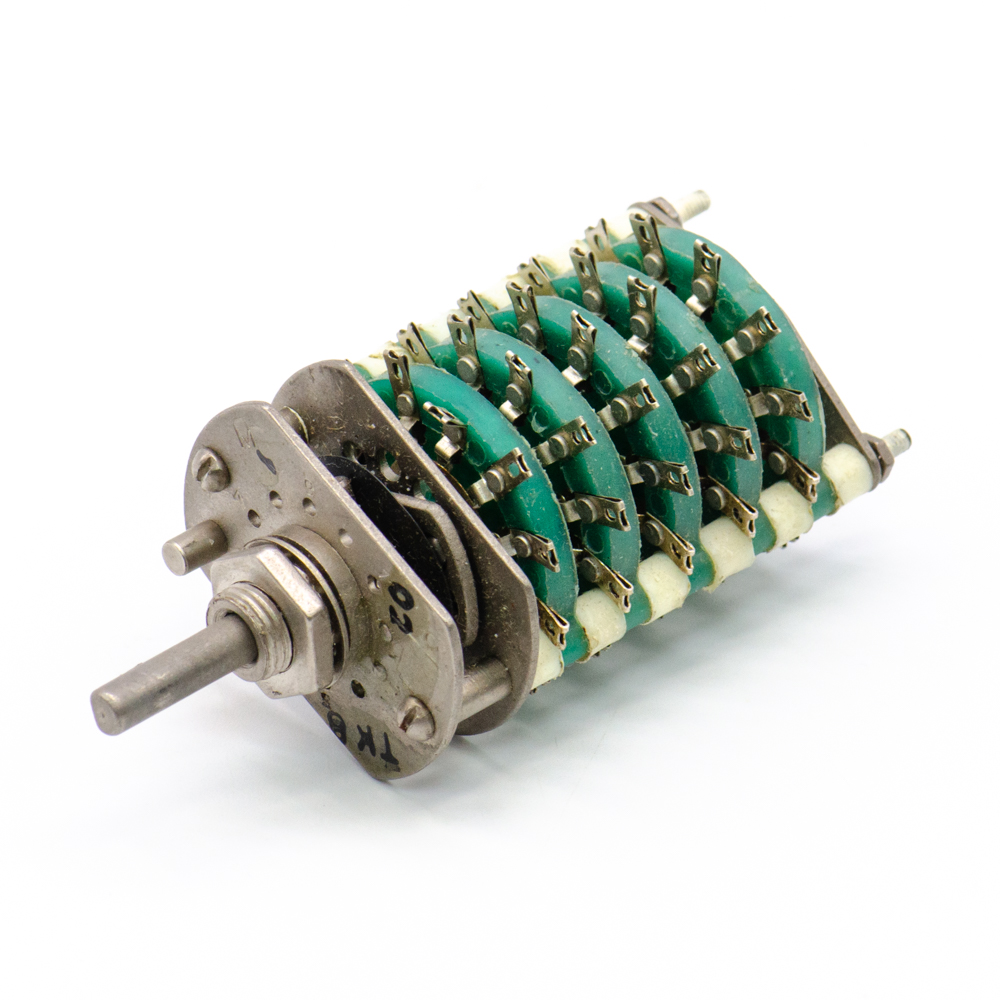

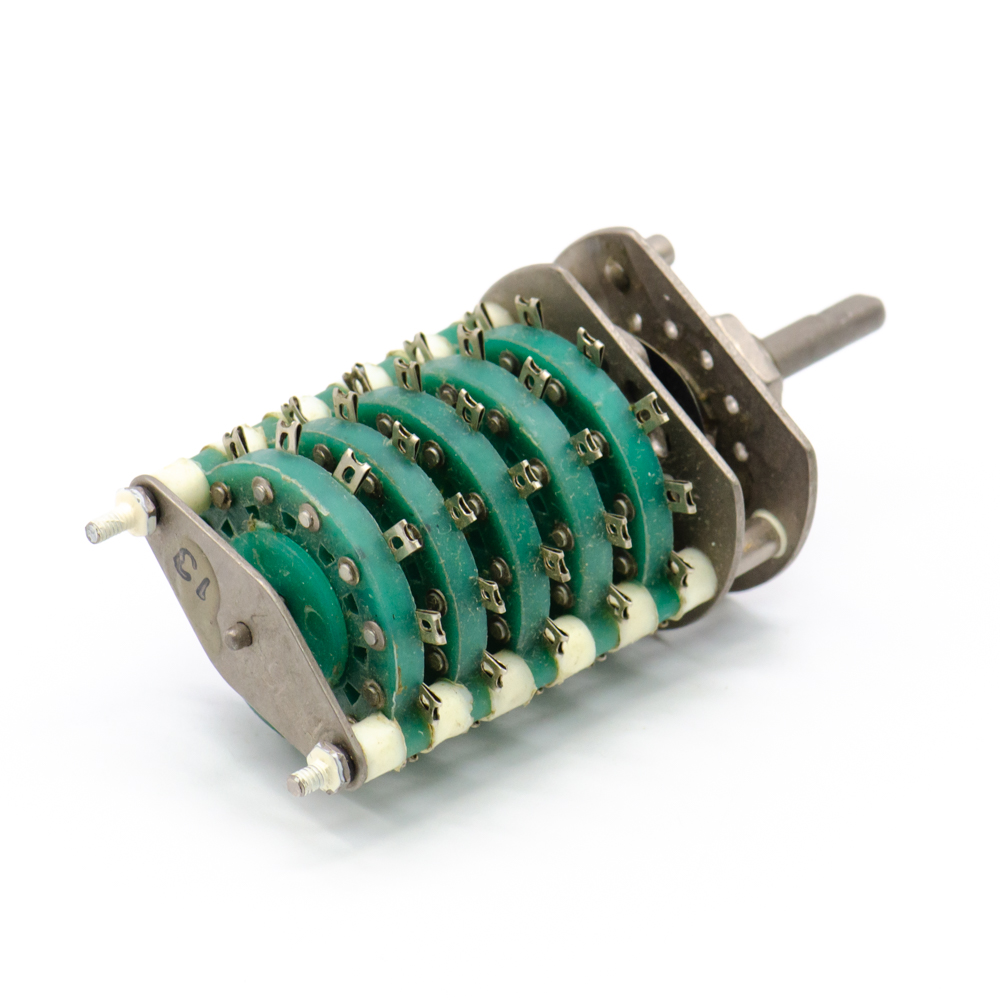

| Наименование | ПГ15-13 11 положения 5 направлений 0,5A(Ампер) 127V(Вольт) вал ВС-3 (сплошной с прямой лыской) Переключатель галетный, ОЮ0.360.098 ТУ |
| Торговая марка | ПО КЕРЧАК (Раздан, Армения) |
| Страна изготовления | СССР |
| Дата изготовленияi | 1976-1991 |
| Нормы и требования | ОЮ0.360.098 ТУ |
| Вид приемки i | "1"- ОТК |
| Масса изделия, гр | 43 |
| Наличие паспорта - этикетки | нет |
| Транслитерация | PG15-13 11 positions 5 directions 0.5A(Ampere) 127V(Volt) shaft VS-3 (solid with a straight flange) Gallet switch, OYu0.360.098 TU |
| Состояние упаковки | самоупаковка |
| Функциональная группа | Переключатели |
| Функциональный тип | Переключатель галетный |
| Серия переключателя | ПГ15 |
| Конструкция переключателя | открытого типа (без корпуса) |
| Количество направлений | 5 направлений |
| Количество положений | 11 положений |
| Расстояние между платами | межплатное расстояние 4 mm |
| Количество плат (галет) | 5 плат (галет) |
| Материал галет (плат) | пластмасса |
| Тип валаi | сплошной с прямой лыской (ВС-3) |
| Форма вала | круглая |
| Диаметр вала (выступающей части) | 4 mm |
| Длина вала (длина выступающей части) | 14 mm |
| Количество выводов | 60 |
| Вид выводов | под пайку |
| Материал выводов | латунь |
| Покрытие выводов | (Ag) серебро |

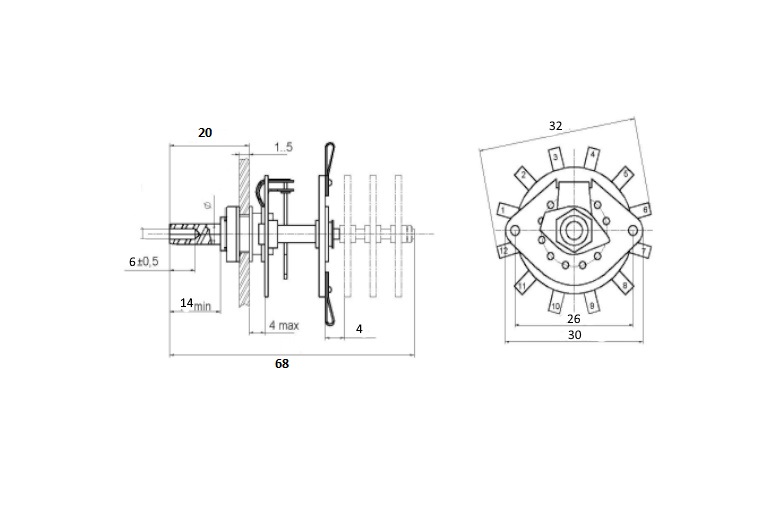

| Габаритные размеры L*W*H | 32х32х68 mm |
| Метод монтажа механический | на панель (М8х0,75 L=6 mm) |
| Метод монтажа электрический | пайка |
| Установочные размеры | крепежное отверстие d = 8,2 mm |
| Диаметр установочного отверстия | 8,2 mm |
| Толщина панели | 5 mm |
| Тип ручки | ручка поставляется отдельно |
| Фактическая маркировка | ПГ15-13 |
| Аналогичные серии | ПГК…, ПГГ…, KTZ… |
| Другие наименования | галетник, поворотный переключатель, многопозиционный переключатель, кулачковый переключатель… |
| Коммутируемое напряжение | 127 V |
| Коммутируемый ток | 0,5 А |
| Максимальная коммутир.мощность | 5 W |
| Усилие или момент переключения | 0,02 – 0,25 N·m |
| Сопротивление контактов не более | 0,05 Ω |
| Сопротивление изоляции | 1000 MΩ |
| Электрическая прочность изоляции | 550 V |
| Электрическая схема контактов галетных переключателей | 11 положений 5 направлений |
| Вид нагрузки | активная, индуктивная |
| Режим работы (род тока) | постоянный, переменный |
| Климатическое исполнениеi | УХЛ |
| Интервал рабочих температур | от -45 до +70°C |
| Ресурс | 10000 переключений |
| Минимальная наработка | 5 000 час. |
| Относительная влажность | 98% при температуре +40°С |
| Атмосферное давление | 88 - 106,6 kPa |
| Минимальный срок сохраняемости, лет | 12 лет |
