ВК-8 под пайку кнопка 2A(Ампер) 24VDC(Вольт) 220VAC(Вольт) Микропереключатель (арт. TD-8468)

on-(on); No name Russia; кнопка
РОССИЯ
Артикул (ID): TD-8468
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1992
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ 25-02.1746-75
Подробная документация
Аналоги и альтернативы
ID: 233957
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ВК-8 Микропереключатель – однополюсный, мгновенного действия с одинарным разрывом цепи. Предназначен для коммутации электрических цепей приборов и исполнительных механизмов цепей переменного тока напряжением 127, 220 В, 50 Гц, мощностью 300 ВА и постоянного тока напряжением 24 В, мощностью 70 Вт. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ВК-8 под пайку кнопка 2A(Ампер) 24VDC(Вольт) 220VAC(Вольт) Микропереключатель
Торговая марка No name Russia
Страна происхождения РОССИЯ
Нормы и требования ТУ 25-02.1746-75
Дата изготовленияi 1992-2017
Вид приемки i "1"- ОТК
Масса изделия, гр 3,1
Транслитерация VK-8 solder button 2A(Ampere) 24VDC(Volt) 220VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя ВК
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,98-2,94 N
Усилие обратного срабатывания не менее 0,39 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

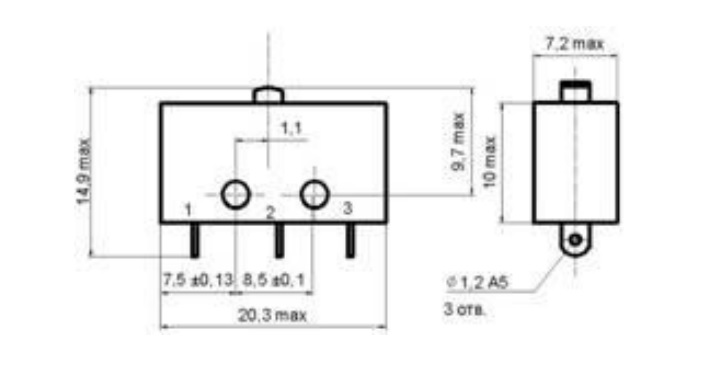

Установочные размеры 8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 20х8х16 mm
Высота корпуса 11 mm
Длина корпуса 20 mm
Ширина корпуса 8 mm
Материал корпуса карболит
Вид толкателя кнопка
Рабочий ход толкателя 0,17 - 0,6 mm
Материал ручки(кнопки)-толкателя карболит
Покрытие ручки толкателя без покрытия
Цвет толкателя коричневый
Высота ручки толкателя 2 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка ВК-8

Технические характеристики

Номинальный ток 2 A
Номинальное напряжение 24 VDC; 220 VAC
Коммутируемая мощность, max 70 W

Условия эксплуатации

Интервал рабочих температур от -25 до +85 °С
Климатическое исполнениеi УХЛ
Минимальная наработка 5000 час.
ВК-8 под пайку кнопка 2A(Ампер) 24VDC(Вольт) 220VAC(Вольт) Микропереключатель   (datasheet)

Полные аналоги

ВК-8 под пайку кнопка 2A(Ампер) 24VDC(Вольт) 220VAC(Вольт) Микропереключатель., фото
Артикул (ID): SN-7359
ВК-8 под пайку кнопка 2A(Ампер) 24VDC(Вольт) 220VAC(Вольт) Микропереключатель.
  • 38 ₽ 1 шт.
  • 29 ₽ от 10 шт.

Функциональные аналоги

ВК-9 под пайку кнопка 2A(Ампер) 250VAC(Вольт) Микропереключатель, фото
Артикул (ID): TL-5694
ВК-9 под пайку кнопка 2A(Ампер) 250VAC(Вольт) Микропереключатель
  • 38 ₽ 1 шт.

Возможные аналоги

Д711 под пайку кнопка 8A(Ампер) 30VDC(Вольт) 3A(Ампер) 220VAC(Вольт) Микропереключатель., фото
Артикул (ID): TC-3479
Д711 под пайку кнопка 8A(Ампер) 30VDC(Вольт) 3A(Ампер) 220VAC(Вольт) Микропереключатель.
  • 160 ₽ 1 шт.
М405 под пайку кнопка 1,5A(Ампер) 30VDC(Вольт) Микропереключатель, фото
Артикул (ID): TN-7185
М405 под пайку кнопка 1,5A(Ампер) 30VDC(Вольт) Микропереключатель
  • 266 ₽ 1 шт.
  • 248 ₽ от 5 шт.
  • 230 ₽ от 50 шт.
Д703 (WK3-1) под пайку кнопка 5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, аналог., фото
Артикул (ID): KP-4803
Д703 (WK3-1) под пайку кнопка 5A(Ампер) 30VDC(Вольт) 220VAC(Вольт) Микропереключатель, аналог.
