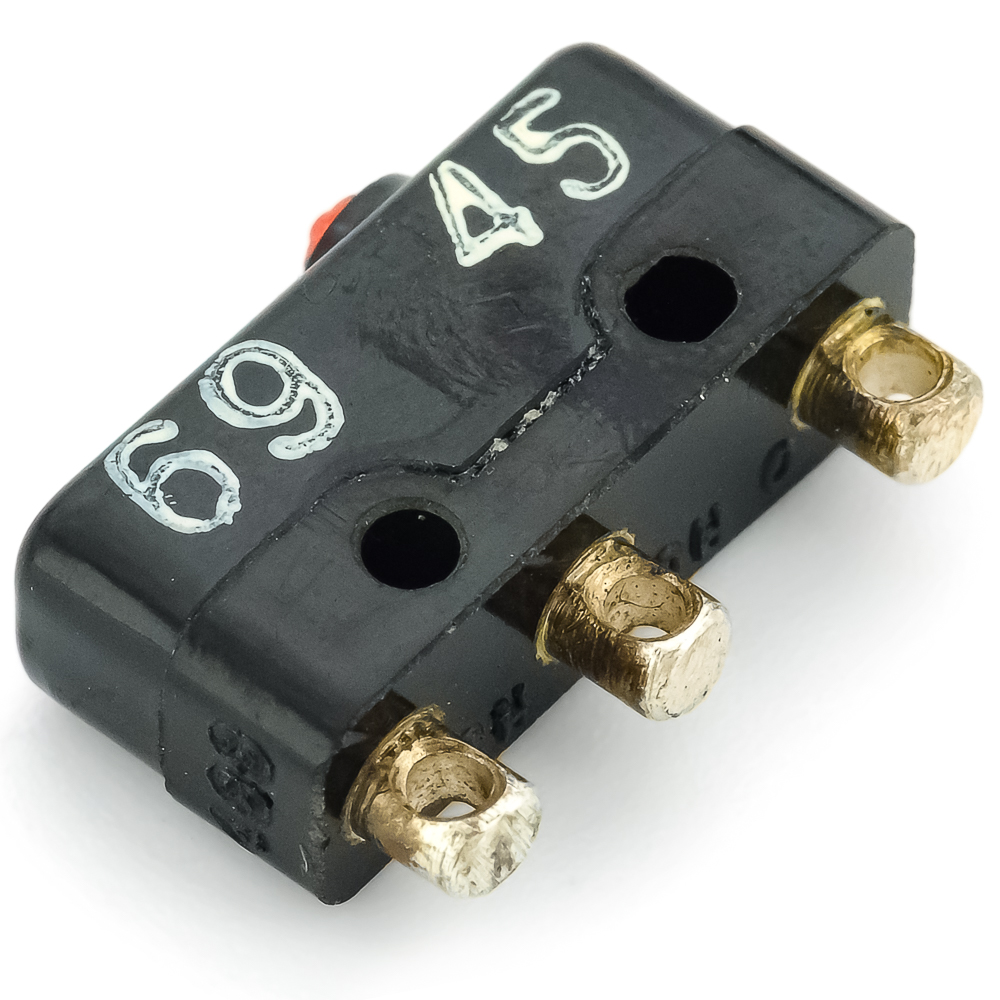

М405 под пайку кнопка 1,5A(Ампер) 30VDC(Вольт) Микропереключатель (арт. TN-7185)

on - (off); Алатырский завод «Электроавтомат», г. Алатырь; кнопка
Артикул (ID): TN-7185
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ 7Ш3.360.007ТУ
Подробная документация
ID: 257373
На складе 111 шт
  • Цена от
    Включая НДС
     255 ₽
  • 1 шт. 295 ₽
  • от 5 шт. 275 ₽
  • от 50 шт. 255 ₽
Количество
Быстрый заказ

М405 Микровыключатель – однополюсный, мгновенного действия на два направления с двойным разрывом цепи без фиксации. Предназначен для коммутации цепей сигнализации, используются для работы в качестве переключателя в авиационной технике в составе бортового радиотехнического оборудования. Расшифровка М405: М – микровыключатель, 405 – условное обозначение исполнения и электрических характеристик. Конструкция контактных выводов обеспечивает подсоединение монтажных проводов при помощи пайки. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Алатырский завод «Электроавтомат», г. Алатырь
Страна происхождения
Нормы и требования 7Ш3.360.007ТУ
Дата изготовленияi не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 2,2
Транслитерация M405 solder button 1.5A(Ampere) 30VDC(Volt) Microswitch

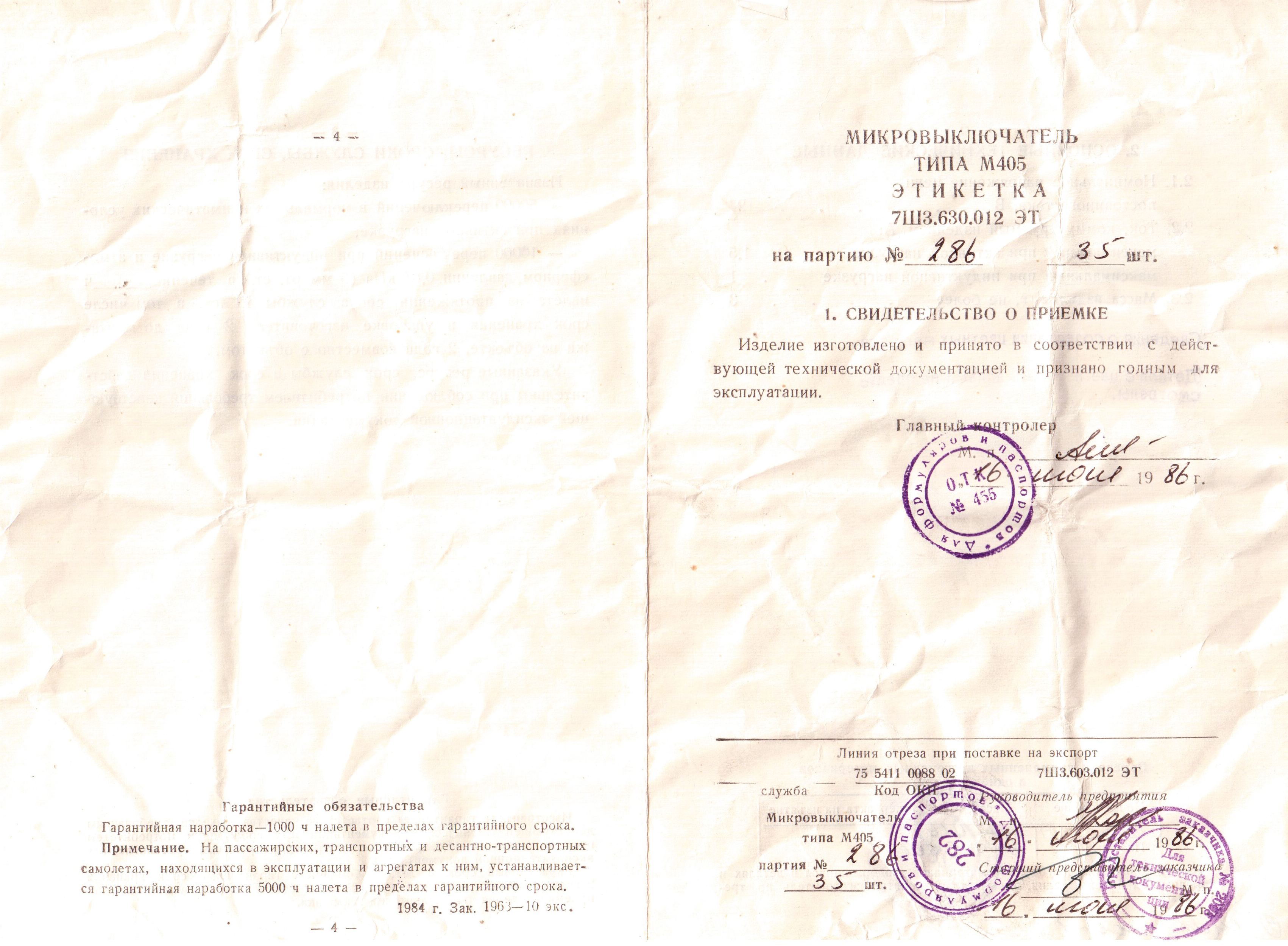

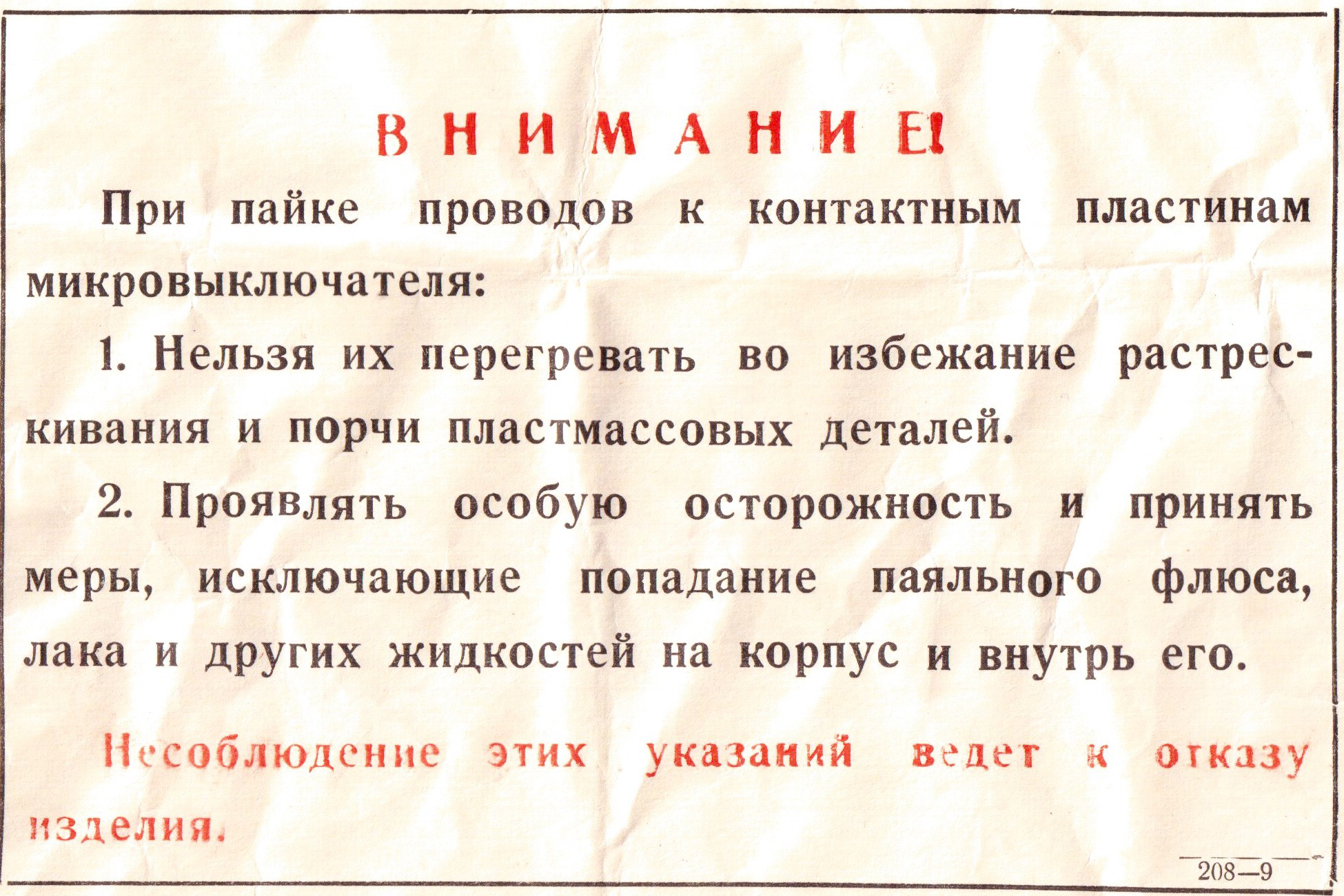

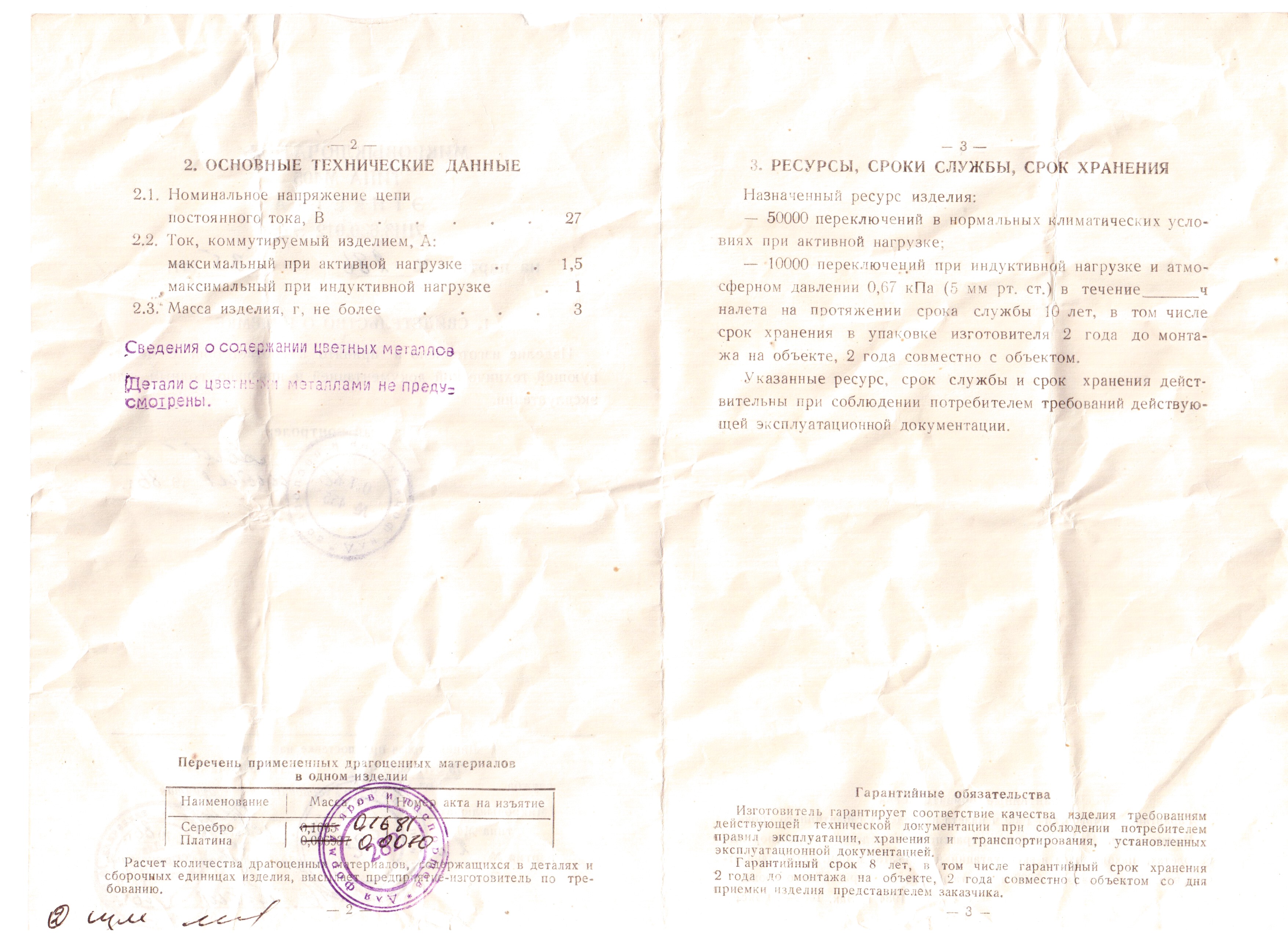

Наличие паспорта - этикетки этикетка
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя М
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка

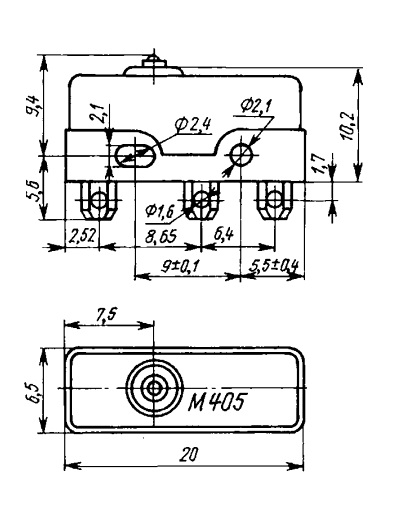

Установочные размеры 9 mm расстояние между монтажными отверстиями
Алгоритм работыi on - (off)
Электрическая схема контактов микропереключателей 1 размык.
Наличие индикации (цвет) нет
Габаритные размеры L*W*H 20х6,5х14,9 mm
Высота корпуса 10,2 mm
Длина корпуса 20 mm
Ширина корпуса 6,5 mm
Материал корпуса пластик
Вид толкателя кнопка
Рабочий ход толкателя 0,4 mm
Материал ручки(кнопки)-толкателя пластмасса
Покрытие ручки толкателя без покрытия
Цвет толкателя красный
Высота ручки толкателя 1 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов никель (Ni)
Фактическая маркировка М405

Технические характеристики

Номинальный ток 1,5 A
Номинальное напряжение 30 V
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Интервал рабочих температур от -60 до +80°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +40°С
Ресурс 50000 переключений
Макс. срок хранения 8 лет
Статус изделия В настоящее время выпускает Алатырский завод "Электроавтомат", г. Алатырь
М405 под пайку кнопка 1,5A(Ампер) 30VDC(Вольт) Микропереключатель   (datasheet)
