ПМ22-2 под пайку 4A(Ампер) 36VDC(Вольт) 6A(Ампер) 250VAC(Вольт) Микропереключатель, 1993 (арт. OP-1697)

on-(on); АО «НПП Кузбассрадио»; кнопка
Распродажа
Успей купить
Освобождаем полки
Товар на ликвидации
Отдаем за бесценок
Cкидки 20%
Cкидки 30%
Cкидки 50%
Cкидки 70%
Cкидки 90%

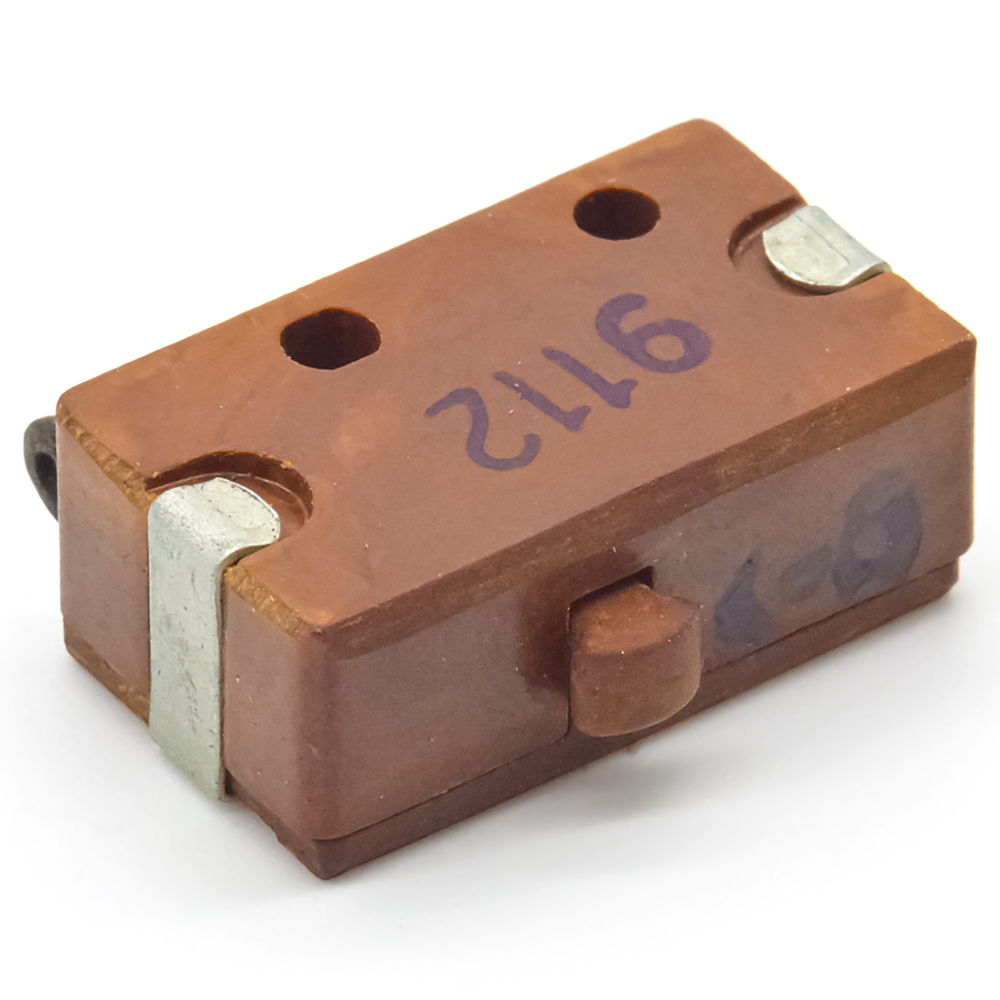

ПМ22-2 – Малогабаритный однополюсный переключатель с одинарным разрывом цепи. Предназначен для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре. Предназначен для объемного монтажа. ПМ22 – тип переключателя, 2 – типономинал, УХЛ – климатическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf -файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Торговая марка АО «НПП Кузбассрадио»
Страна происхождения
Нормы и требования АГО.360.218 ТУ
Дата изготовленияi 1992-2017
Вид приемки i "1"- ОТК
Масса изделия, гр 3,5
Транслитерация PM22-2V for soldering 4A(Ampere) 6A(Ampere) 36VDC(Volt) 250VAC(Volt) Microswitch
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя ПМ
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Усилие срабатывания 0,78-2,45 N
Усилие обратного срабатывания не менее 0,29 N
Метод монтажа механический на панель, крепление корпуса винтовое
Метод монтажа электрический пайка
Способ присоединения проводов пайка
Установочные размеры 8,5 mm расстояние между монтажными отверстиями
Алгоритм работыi on-(on)
Электрическая схема контактов микропереключателей 1 перекл.
Наличие индикации (цвет) нет

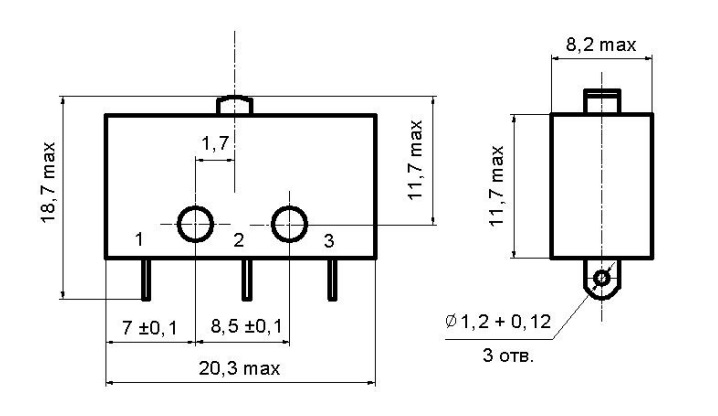

Габаритные размеры L*W*H 20,3х8,2х18,7 mm
Высота корпуса 18,7 mm
Длина корпуса 20,3 mm
Ширина корпуса 8,2 mm
Материал корпуса карболит
Вид толкателя кнопка
Рабочий ход толкателя 0,1 - 0,6 mm
Материал ручки(кнопки)-толкателя карболит
Покрытие ручки толкателя без покрытия
Цвет толкателя коричневый
Высота ручки толкателя 2 mm
Вид выводов лепесток
Материал выводов латунь
Покрытие выводов (Ag) серебро
Покрытие выводов или контактов Ag (серебро)
Фактическая маркировка ПМ22-2

Технические характеристики

Номинальный ток 4 A; 6 А;
Номинальное напряжение 36 VDC; 250 VAC
Коммутируемая мощность, max до 300 W
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 1000 MΩ
Электрическая прочность изоляции 750 V

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +25°С
Минимальная наработка 15 000 час.
Ресурс 25000 циклов
Статус изделия В настоящее время производит АО "НПП "Кузбассрадио"
