Скидка на Устройства защиты
-20%

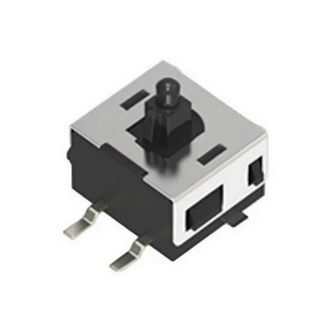

DS-015 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель (арт. ZK-3722)

off-(on); RUICHI; рычаг вертикальный
КИТАЙ
Артикул (ID): ZK-3722
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки -
  • ТУ -
Подробная документация
Аналоги и альтернативы
ID: 530297
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Микропереключатель RUICHI DS-015, 0,1 А, 30 В представляет собой коммутационное устройство с механическим приводом. Он используется в качестве исполнительных устройств дистанционного управления, а также в качестве базового элемента для ряда коммутирующих изделий: кнопок, кнопочных, клавишных и других переключателей. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование DS-015 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель
Торговая марка RUICHI
Страна происхождения КИТАЙ
Дата изготовленияi дата не указана
Масса изделия, гр 0,22
Наличие паспорта - этикетки нет
Вид упаковки отрезная лента (5000шт)
Кратность упаковки 2000
Состояние упаковки заводская

Основные параметры

Функциональная группа Коммутационные изделия
Функциональный тип микропереключатель
Серия переключателя DS
Число полюсов однополюсный
Количество положений 2
Наличие фиксации нет
Количество фиксированных положений 1
Метод монтажа механический поверхностный
Метод монтажа электрический пайка
Алгоритм работыi off-(on)
Электрическая схема контактов микропереключателей 1 замык.
Наличие индикации (цвет) нет

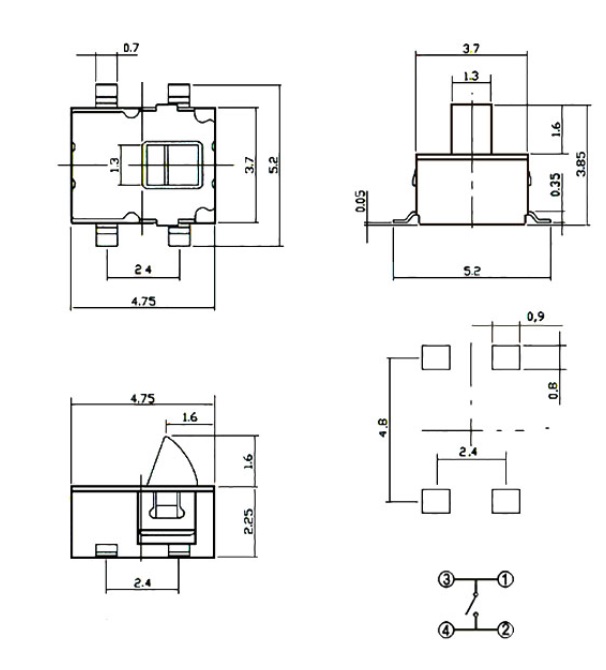

Габаритные размеры L*W*H 4,75х5,2х3,85 mm
Высота корпуса 2,25 mm
Длина корпуса 4,75 mm
Ширина корпуса 3,7 mm
Материал корпуса пластик
Вид толкателя рычаг вертикальный
Материал ручки(кнопки)-толкателя пластмасса
Покрытие ручки толкателя без покрытия
Цвет толкателя черный
Высота ручки толкателя 1,6 mm
Вид выводов под пайку
Материал выводов латунь
Покрытие выводов никель (Ni)

Технические характеристики

Номинальный ток 0,1 A
Номинальное напряжение 30 V
Сопротивление контактов не более 50 mΩ
Сопротивление изоляции 100 MΩ

Условия эксплуатации

Интервал рабочих температур от -40 до +70°C
Ресурс 50000 циклов
DS-015 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель   (datasheet)

Возможные аналоги

DS-013 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель., фото
Артикул (ID): KP-4802
DS-013 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель.
  • 16 ₽ 1 шт.
  • 15 ₽ от 10 шт.
DS-014 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель., фото
Артикул (ID): KP-4801
DS-014 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель.
  • 16 ₽ 1 шт.
  • 15 ₽ от 10 шт.
DS-014 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель, фото
Артикул (ID): ZK-3721
DS-014 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель
  • 8.55 ₽ 1 шт.
  • 8.55 ₽ от 10 шт.
  • 8.55 ₽ от 100 шт.
DS-013 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель, фото
Артикул (ID): ZK-3720
DS-013 под пайку рычаг 0,1A(Ампер) 30VDC(Вольт) Микропереключатель
  • 8.55 ₽ 1 шт.
  • 8.55 ₽ от 10 шт.
  • 8.55 ₽ от 100 шт.

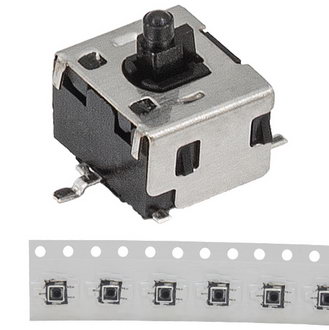

DS-005 под пайку кнопка 0,1A(Ампер) 30VDC(Вольт) Микропереключатель, фото
