DG129-5.0-02P-14-00A(H) 20A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.(арт. ZM-6810)

розетка угловая; 0,5 - 2,5 mm²; винт; DG500-5.0…, KLS2-128I-5.00…, MKDS…, 6912167100…; клеммы для печатной платы, винтовой клеммный блок, терминальный блок...

DG129-5.0-02P-14-00A(H) Клеммник винтовой предназначен для монтажа на печатную плату. Система обозначений DG129-5.0-02P-14-00A(H): DG129-серия, 5.0-шаг, мм, 02P-количество контактов, 1-тип шага: одинарный, 4-цвет(зеленый), 00A(H)-дополнительные технические параметры. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование DG129-5.0-02P-14-00A(H) 20A(Ампер) 300V(Вольт) 2 контакта шаг 5,0mm, 1 ряд контактов Клеммник винтовой, на плату, DEGSON.
Торговая марка DEGSON, Degson Electronics Co., LTD
Страна изготовления КИТАЙ
Масса изделия, гр 4
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация DG129-5.0-02P-14-00A(H) 20A(Amp) 300V(Volt) 2 contacts pitch 5.0mm, 1 row of contacts Screw terminal block, for board, DEGSON.
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник винтовой
Серия клеммников DG129
Типоконструкция розетка угловая
Сечение кабеля, мм² 0,5 - 2,5 mm²
Сечение кабеля, AWG 26 - 12
Количество контактов 2 контакта
Количество зажимаемых проводов 2
Способ подключения проводов винтовой
Расположение присоединения проводов боковое
Количество уровней 1
Метод монтажа механический в плату
Метод монтажа электрический винт
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов латунь
Покрытие контактов лужение
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

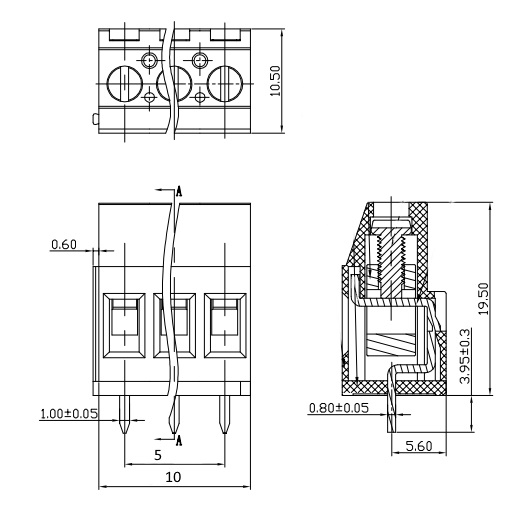

Габаритные размеры L*W*H 10х10,5х23,45 mm
Длина изолятора 10 mm
Ширина изолятора 10,5 mm
Высота изолятора 19,5 mm
Наличие дополнительной фиксации нет
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии DG500-5.0…, KLS2-128I-5.00…, MKDS…, 6912167100…
Другие наименования клеммы для печатной платы, винтовой клеммный блок, терминальный блок...

Технические характеристики

Номинальный ток 10 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C

Полные аналоги

DG129-5.0-02P-14-00A(H)  Degson, фото
DG129-5.0-02P-14-00A(H) Degson
DG129-5.0-02 RUICHI, фото
DG129-5.0-02 RUICHI
5442222 Phoenix Contact, фото
5442222 Phoenix Contact

Функциональные аналоги

DG500-5.0-02P Degson, фото
DG500-5.0-02P Degson
KLS2-128I-5.00-02P-4S KSL, фото
KLS2-128I-5.00-02P-4S KSL
1711026 Phoenix Contact, фото
1711026 Phoenix Contact
691216710002 Wurth Elektronik, фото
691216710002 Wurth Elektronik

Возможные аналоги

EEK500V-02P Dinkle , фото
EEK500V-02P Dinkle
1985920 Phoenix Contact, фото
1985920 Phoenix Contact
5452259 Phoenix Contact, фото
5452259 Phoenix Contact
