5ZSDVM-10P 15A(Ампер) 300V(Вольт) 10 контактов, шаг 5mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, ZTM-ELECTRO(арт. ZA-9639)

розетка прямая; 2,5 mm²; винт; 5ESDVM…, 2EDGKM…, BLZ 5.00/xx/180F…, MSTB 2.5/xx-STF…; клеммник штепсельный, клеммник 10 контактов гнездо, клеммная колодка...

5ZSDVМ-10P Клеммник разрывной предназначен для монтажа на кабель. Система обозначений: 5ZSD- серия (кабельная розетка), с шагом 5,0 мм,V - прямой, M - с боковыми резьбовыми отверстиями, 10P- количество контактов. Вся дополнительная информация находится во вложении, см. pdf - файл.

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование 5ZSDVM-10P 15A(Ампер) 300V(Вольт) 10 контактов, шаг 5mm, 1 ряд контактов Клеммник разъемный винтовой, на кабель, ZTM-ELECTRO
Торговая марка ZTM-ELECTRO
Страна изготовления КИТАЙ
Масса изделия, гр 12,4
Дата изготовленияi дата не указана
Наличие паспорта - этикетки нет
Транслитерация 5ZSDVM-10P 15A(Amp) 300V(Volt) 10 contacts, pitch 5mm, 1 row of contacts Terminal block detachable screw, on cable, ZTM-ELECTRO
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Клеммники
Функциональный тип клеммник разрывной
Серия клеммников 5ZSDVM
Типоконструкция розетка прямая
Сечение кабеля, мм² 2,5 mm²
Сечение кабеля, AWG 14
Количество контактов 10 контактов
Количество зажимаемых проводов 10
Способ подключения проводов винтовой
Расположение присоединения проводов сверху
Количество уровней 1
Метод монтажа механический на кабель
Метод монтажа электрический винт
Метод сочленения врубной
Установочные размеры 55 mm расстояние между монтажными отверстиями, винт М2
Диаметр установочного отверстия 2,1 mm
Материал изолятора пластик PA66
Цвет изолятора зелёный
Материал контактов Cu+Ni (медь+никель)
Покрытие контактов фосфористая бронза
Количество рядов контактов 1
Шаг контактов в ряду 5,0 mm

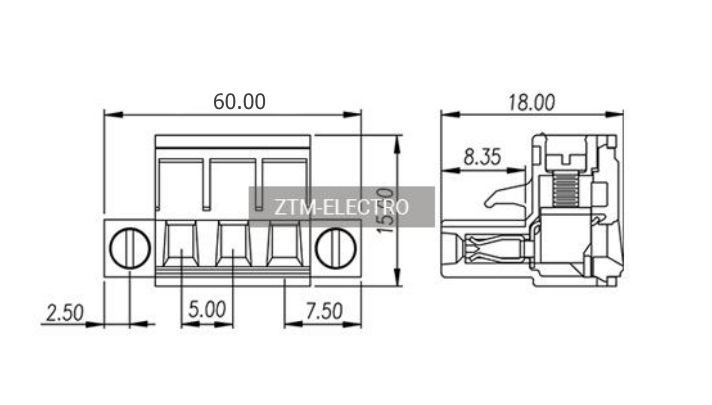

Габаритные размеры L*W*H 60x15x18 mm
Длина изолятора 60 mm
Ширина изолятора 15 mm
Высота изолятора 18 mm
Наличие дополнительной фиксации 2 отверстия с винтами М2
Рабочее положение любое
Фактическая маркировка отсутствует
Аналогичные серии 5ESDVM…, 2EDGKM…, BLZ 5.00/xx/180F…, MSTB 2.5/xx-STF…
Другие наименования клеммник штепсельный, клеммник 10 контактов гнездо, клеммная колодка...

Технические характеристики

Номинальный ток 15 A
Номинальное напряжение 300 V
Сопротивление изоляции 5000 MΩ
Макс. или предельное рабочее напряжение AC2000 V/1Min

Условия эксплуатации

Класс горючести UL94V-0
Интервал рабочих температур от -40 до +105°C

Полные аналоги

2EDGKM-5.0-10P-14-00A(H) DEGSON, фото
2EDGKM-5.0-10P-14-00A(H) DEGSON
2EDGKM-5.0-10 RUICHI, фото
2EDGKM-5.0-10 RUICHI

Функциональные аналоги

MC101-50010 DECA, фото
MC101-50010 DECA
5ESDVM-10P DINKLE, фото
5ESDVM-10P DINKLE
1786912	Phoenix Contact, фото
1786912 Phoenix Contact
0395245008	Molex, фото
0395245008 Molex

Возможные аналоги

KLS2-EDCKM-5.00-10P KLS, фото
KLS2-EDCKM-5.00-10P KLS
ED951/10	On Shore, фото
ED951/10 On Shore
BLZ 5.00/10/180F WEIDMULLER, фото
BLZ 5.00/10/180F WEIDMULLER
TJ05715200000G ANYTEK, фото
TJ05715200000G ANYTEK
