КУ101А КТЮ3-4 Тиристор кремниевый, ШП3.369.003ТУ (арт. OP-2348)

ОАО ОРБИТА (Саранск); пайка; в плату; " 1" - ОТК; диффузно-сплавный тиристор,управляемый кремниевый выпрямитель,переключатель с кремниевым управлением; -
СССР
Артикул (ID): OP-2348
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата изготовления 1976-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • Нормы и требования ШП3.369.003ТУ
Подробная документация
ID: 237276
На складе 778 шт
  • Цена от
    Включая НДС
     90 ₽
  • 1 шт 113 ₽
  • от 5 шт 90 ₽
Количество
Быстрый заказ

Тиристоры кремниевые КУ101А, диффузионно-сплавные, p-типа, триодные, незапираемые. Предназначены для применения в качестве переключающих элементов. Используются для работы в аппаратуре общего назначения. Расшифровка маркировки КУ101А:  К - кремниевый тиристор категории качества «ОТК»;  У - триодные тиристоры; 1 - незапираемый тиристор с максимально  допустимым значением среднего тока в открытом состоянии не более 0,3 А или максимально допустимым значением импульсного тока в открытом состоянии не более 15 А; 01 - число, обозначающее порядковый номер разработки; А - буква, определяющая классификацию в зависимости от эксплуатационных параметров тиристора. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование КУ101А КТЮ3-4 Тиристор кремниевый, ШП3.369.003ТУ
Код ТНВЭД 8541300009
Торговая марка ОАО ОРБИТА (Саранск)
Страна изготовления СССР
Нормы и требования ШП3.369.003ТУ
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 1,67
Наличие паспорта - этикетки нет
Транслитерация KU101A KTY3-4 Silicon thyristor, SHP3.369.003TU
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа тиристор маломощный
Функциональный тип триодный незапираемый
Серия тиристоров КУ101
Вид тиристора незапираемый

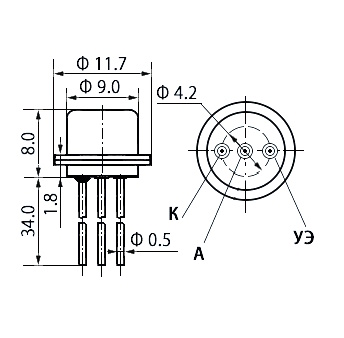

Типоразмер корпуса КТЮ3-4
Типоразмер корпуса отечественный КТЮ3-4
Конструкция тиристора диффузно-сплавные
Материал выводов латунь
Вид выводов гибкие
Количество выводов 3
Диаметр выводов 0,5 mm
Длина выводов 31 mm
Габаритные размеры L*W*H 11,7х11,7х38 mm
Материал корпуса металлостеклянный
Покрытие корпуса без покрытия
Цвет корпуса серый
Диаметр корпуса 11,7 mm
Высота корпуса 38 mm
Метод монтажа механический в плату
Метод монтажа электрический пайка
Фактическая маркировка КУ101А
Рабочее положение любое
Другие наименования диффузно-сплавный тиристор,управляемый кремниевый выпрямитель,переключатель с кремниевым управлением

Технические характеристики

Постоянное обратное напряжение 10 V
Постоянное напряжение в закрытом состоянии 50 V
Импульсное напряжение в закрытом состоянии 50 V
Макс. повторяющийся импульсный ток в откр.сост. 1 A
Постоянный ток в закрытом сотоянии 0,15 mA
Импульсный ток в открытом состоянии 0,075 A
Напряжение в открытом состоянии 2,5 V
Постоянный отпирающий ток управления 12 mA
Постоянное отпирающее напряжение управления 1,5…8 V
Скорость нарастания напряжения в закр.сост. 100 V/µs
Мощность рассеивания (средняя) 150 mW
Время включения 2 µs
Время выключения 35 µs

Условия эксплуатации

Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Интервал рабочих температур от -60 до +85°C
Минимальная наработка 100000 час.
Минимальный срок сохраняемости, лет 12
КУ101А КТЮ3-4 Тиристор кремниевый, ШП3.369.003ТУ   (datasheet)
