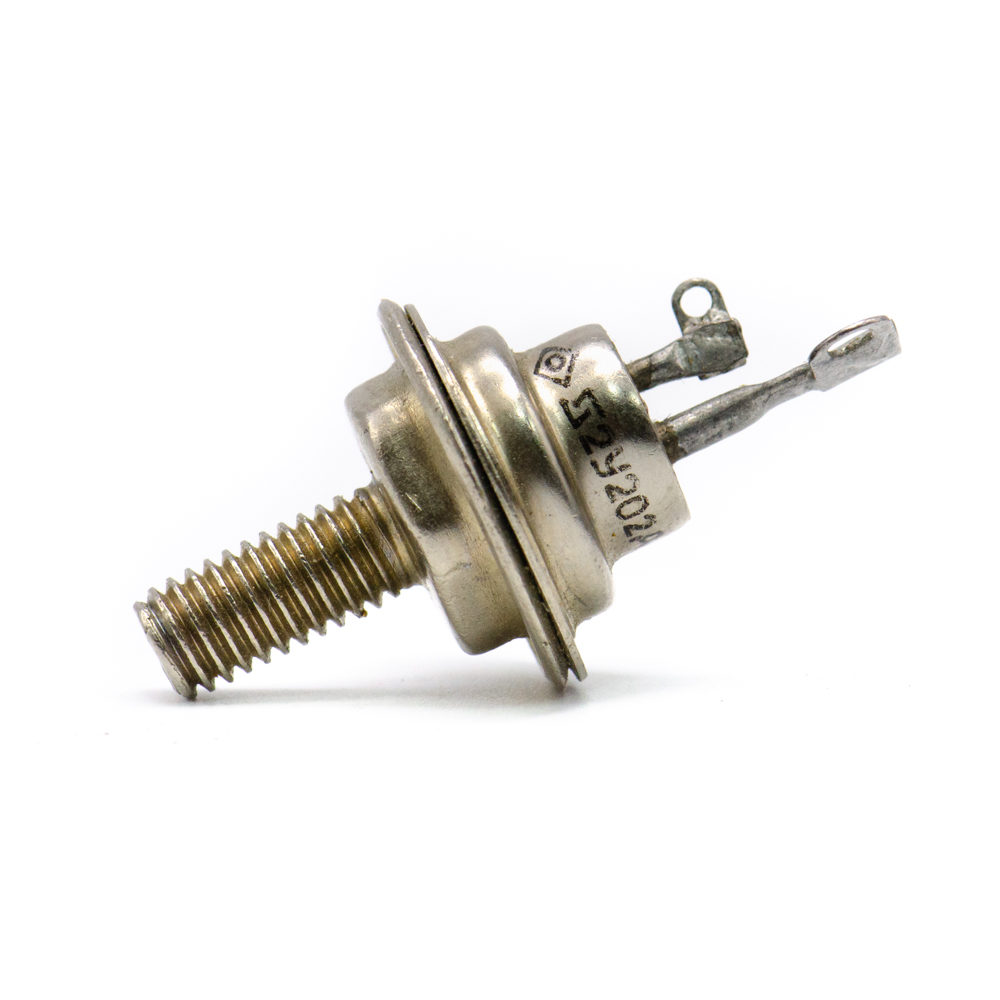

2У202Д Тиристор штыревой, УЖ3.362.022ТУ (арт. OP-2307)

Московский завод СТАРТ; пайка; винтовой; " 5" - ВП, ПЗ; диффузно-сплавный тиристор,управляемый кремниевый выпрямитель,переключатель с кремниевым управлением; 2У101…,КУ101…, 2N232…
СССР
Артикул (ID): OP-2307
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1988-1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ УЖ3.362.022ТУ
Подробная документация
ID: 237247
На складе 104 шт
  • Цена от
    Включая НДС
     86 ₽
  • 1 шт 104 ₽
  • от 5 шт 86 ₽
Количество
Быстрый заказ

Тиристоры кремниевые 2У202Д планарно-диффузионные, структуры p-n-p-n, триодные, незапираемые. Предназначены для применения в качестве переключающих элементов устройств коммутации напряжения малыми управляющими сигналами.   Используются  в схемах автоматики электронной аппаратуры специального назначения. Выпускаются в металлостеклянном корпусе с жесткими выводами. Расшифровка маркировки: 2У202Д  2 - кремниевый тиристор категории качества «ВП»; У - триодные тиристоры; 2 - незапираемый тиристор с максимально допустимым значением среднего тока в открытом состоянии от 0,3 до 10 А или максимально допустимым значением импульсного тока в открытом состоянии от 15 до 100 А; 02 - число, обозначающее порядковый номер разработки; Д - буква, определяющая классификацию в зависимости от эксплуатационных параметров тиристора. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 2У202Д Тиристор штыревой, УЖ3.362.022ТУ
Код ТНВЭД 8541300009
Торговая марка Московский завод СТАРТ
Страна изготовления СССР
Нормы и требования УЖ3.362.022ТУ
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 10,7
Наличие паспорта - этикетки нет
Транслитерация 2U202D Pin thyristor, UZH3.362.022TU
Вид упаковки картонная коробка (40шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа тиристор маломощный
Функциональный тип триодный незапираемый
Серия тиристоров 2У202
Вид тиристора незапираемый
Структура p-типа
Конструкция тиристора диффузно-сплавные
Материал выводов латунь
Вид выводов жесткий штыревой
Количество выводов 2
Диаметр выводов 1,5 mm
Длина выводов 1,5 и 7,9 mm

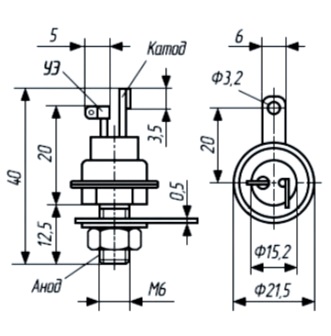

Габаритные размеры L*W*H 21,5х40 mm
Материал корпуса металлостеклянный
Покрытие корпуса без покрытия
Цвет корпуса серый
Диаметр корпуса 21,5 mm
Высота корпуса 20 mm

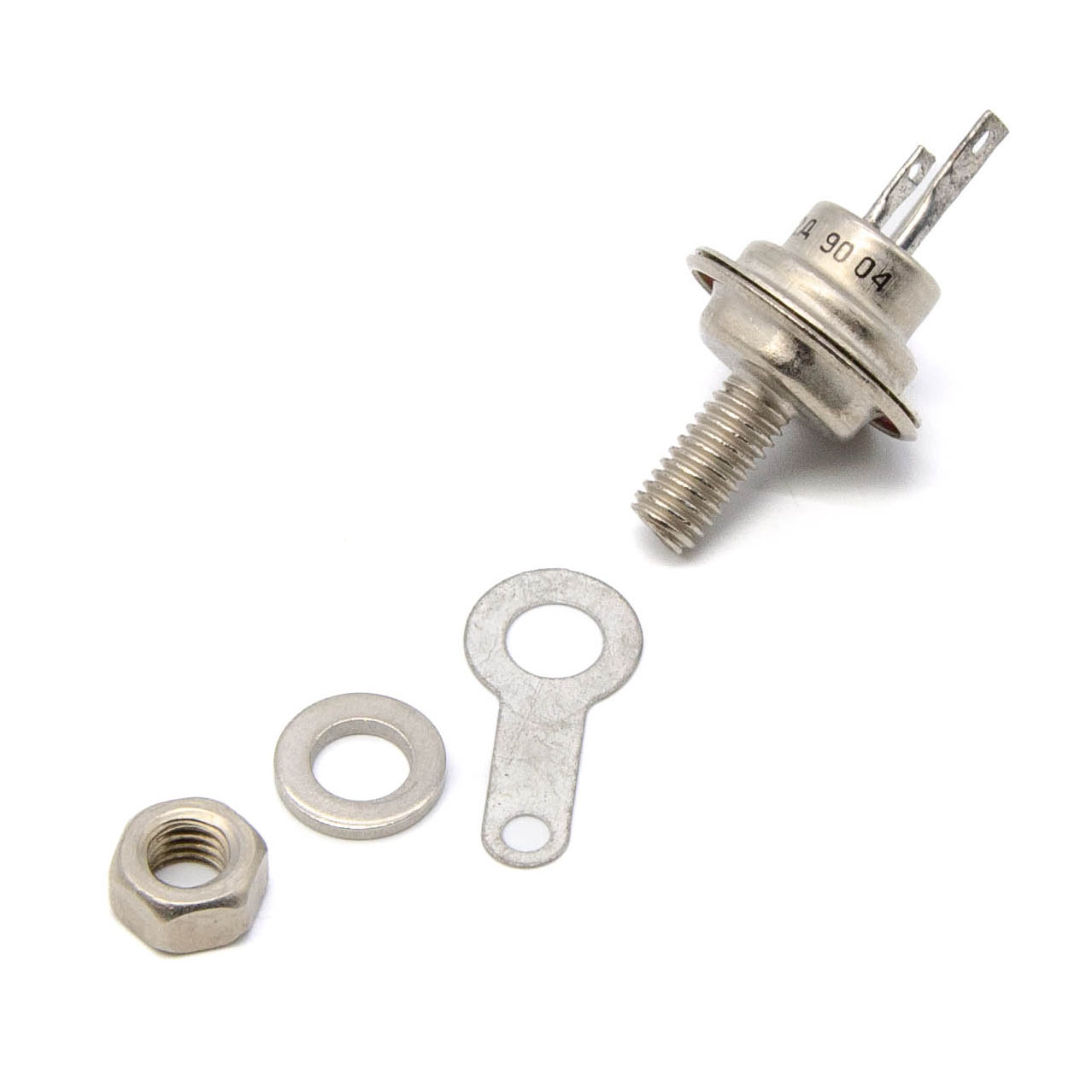

Метод монтажа механический винтовой
Метод монтажа электрический пайка
Фактическая маркировка 2У202Д
Рабочее положение любое
Другие наименования диффузно-сплавный тиристор,управляемый кремниевый выпрямитель,переключатель с кремниевым управлением
Аналогичные серии 2У101…,КУ101…, 2N232…

Технические характеристики

Постоянное напряжение в закрытом состоянии 100 V
Макс. повторяющийся импульсный ток в откр.сост. 30 A
Постоянный ток в закрытом сотоянии 4 mA
Импульсный ток в открытом состоянии 30 A
Напряжение в открытом состоянии 1,5 V
Постоянный обратный ток 10 mA
Постоянный отпирающий ток управления 100 mA
Постоянное отпирающее напряжение управления 5 V
Скорость нарастания напряжения в закр.сост. 5 V/µs
Мощность рассеивания (средняя) 150 mW
Время включения 7,5 µs
Время выключения 300 µs

Условия эксплуатации

Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Интервал рабочих температур от -60 до +125°C
Минимальная наработка 80 000 час.
Минимальный срок сохраняемости, лет 25
2У202Д Тиристор штыревой, УЖ3.362.022ТУ   (datasheet)
