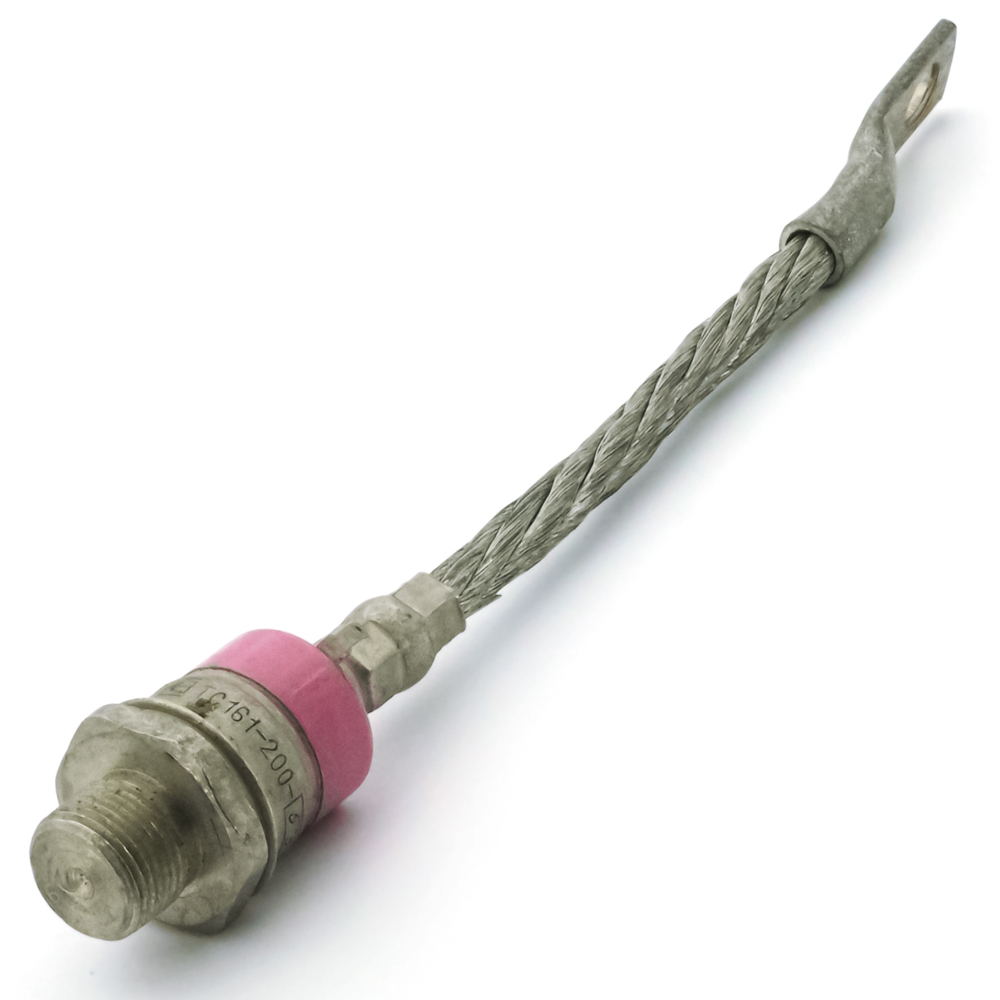

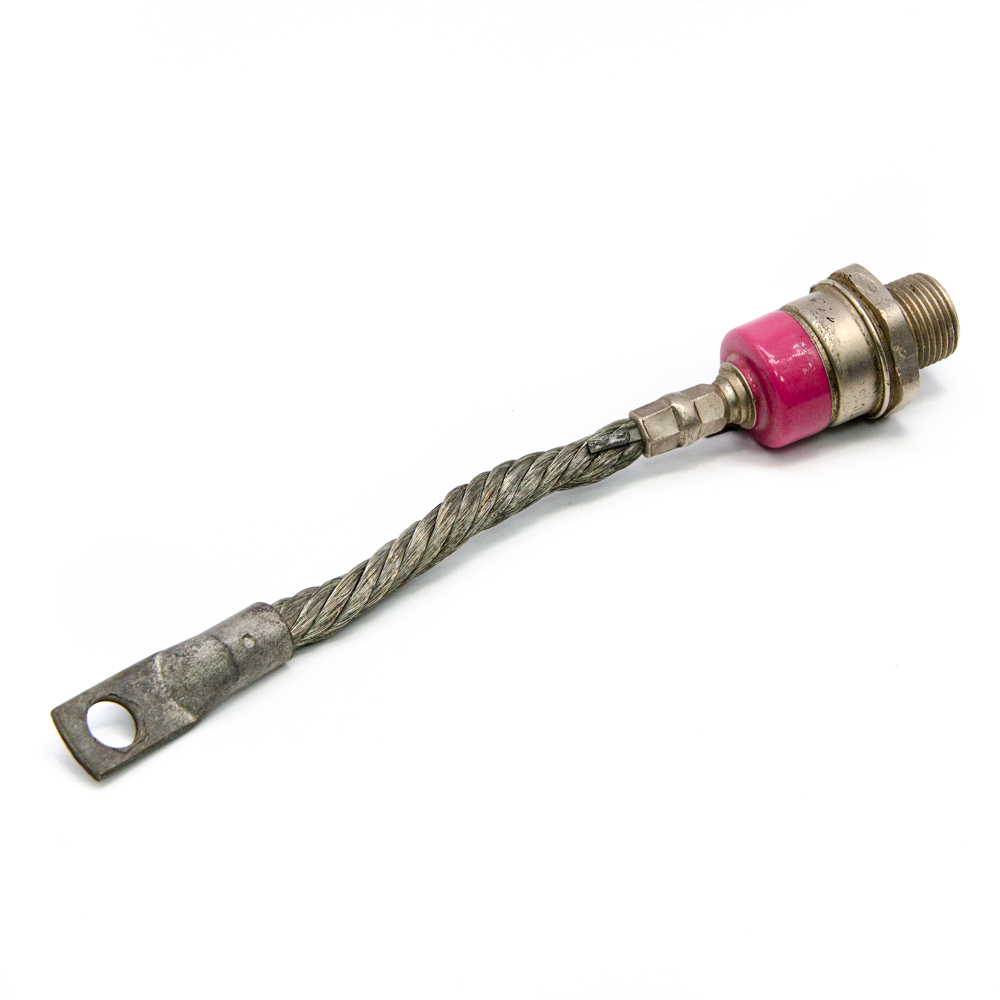

Уценка ТС161-160-8 160A 800В Тиристор штыревой (Триак), М20, ST6. ТУ16-2006 ИЕАЛ.432000.068ТУ (арт. TB-9157)

ОАО Электровыпрямитель, Саранск; " 1" - ОТК; в охладитель; естественное, воздушное; О161, О171, О271, ОМ101 ; симметричный триодный тиристор, триак; ТС161-160: BCR150B20, BCR150B24, FB150A20, FB150A24
СССР
Артикул (ID): TB-9157
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ТУ16-2006 ИЕАЛ.432000.068ТУ
Подробная документация
Аналоги и альтернативы
ID: 532508
На складе 1 шт
  • Цена от
    Включая НДС
     801 ₽
  • 1 шт 801 ₽
Количество
Быстрый заказ

Причина уценки: демонтаж, плохо читается маркировка. Тиристор ТС161-160-8 симметричный, низкочастотный, триодный, диффузионный, структуры p-n-p-n-p, штыревого исполнения с гибкими выводами. Предназначен для работы в силовых цепях постоянного и переменного тока частотой до 500 Гц и силе тока не более 160 А. Применяется промышленной коммутационной и регулирующей аппаратуре общего назначения. Расшифровка маркировки симистора: ТС161-160-8 Т - тиристор; С - симметричный; 1 - порядковый номер модификации (разработки); 6 - условное обозначение модификации по размеру шестигранника корпуса «под ключ» по ГОСТ 20859.1-89; 1 - условное обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89; 160 - число, равное значению максимально допустимого действующего тока в амперах; 8 - число, обозначающее класс по повторяющемуся импульсному напряжению в закрытом состоянии в сотнях вольт. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование Уценка ТС161-160-8 160A 800В Тиристор штыревой (Триак), М20, ST6. ТУ16-2006 ИЕАЛ.432000.068ТУ
Код ТНВЭД 8541300009
Торговая марка ОАО Электровыпрямитель, Саранск
Страна изготовления СССР
Нормы и требования ТУ16-2006 ИЕАЛ.432000.068ТУ
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 298
Наличие паспорта - этикетки нет
Транслитерация Discounted TS161-160-8 160A 800V Pin Thyristor, TU16-2006 IEAL.432000.068TU
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Тиристоры и триаки (симисторы)
Функциональный тип симисторы (триаки)
Серия тиристоров ТС161
Вид тиристора симметричный
Структура p-n-p-n-p типа
Охлаждение естественное, воздушное
Рекомендуемые охладители О161, О171, О271, ОМ101
Типоразмер корпуса ST6
Конструкция тиристора штыревой с гибкими выводами
Материал выводов латунь
Вид выводов гибкие
Количество выводов 3
Длина выводов 170 mm

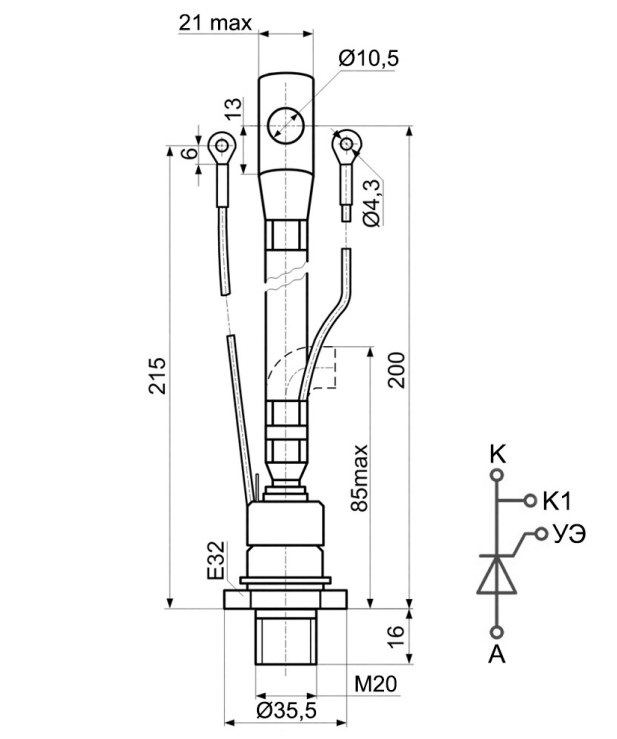

Габаритные размеры L*W*H 35,5х32х230 mm
Материал корпуса металлостеклянный
Покрытие корпуса без покрытия
Цвет корпуса розовый
Высота корпуса 85 mm
Ширина корпуса 35,5 mm
Метод монтажа механический в охладитель
Метод монтажа электрический винтовой, М20
Рабочее положение любое
Другие наименования симметричный триодный тиристор, триак
Аналогичные серии ТС161-160: BCR150B20, BCR150B24, FB150A20, FB150A24

Технические характеристики

Класс по импульсному напряжению 8
Повторяющееся импульсное напряжение в закрытом состоянии 800 V
Повторяющийся импульсный ток в закр. состоянии 15 mA
Макс. допустимый ток в откр. состоянии 160 A
Импульсное напряжение в открытом состоянии 1,75 V
Ток включения 500 mA
Ток удержания 200 mA
Постоянный отпирающий ток управления 300 mA
Постоянное отпирающее напряжение управления 4 V
Критическая скорость нарастания напр. в закр. состоянии 4…100 V/µs
Критическая скорость нарастания тока в откр. состоянии 25 A/µs
Время включения по управлению 20 µs
Время задержки по управлению 10 µs
Температура перехода от -60 до +125°С

Условия эксплуатации

Климатическое исполнениеi УХЛ2
Интервал рабочих температур от -50 до +60°C
Уценка ТС161-160-8 160A 800В Тиристор штыревой (Триак), М20, ST6. ТУ16-2006 ИЕАЛ.432000.068ТУ   (datasheet)
