КС522А Стабилитрон, металл, аАО.336.002 ТУ (арт. OP-2528)

СССР
Артикул (ID): OP-2528
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1977-1990
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ аАО.336.002 ТУ
Подробная документация
ID: 230875
На складе 116 шт
  • Цена от
    Включая НДС
     68 ₽
  • 1 шт 68 ₽
Количество
Быстрый заказ

Стабилитроны КС522А кремниевые, планарные, средней мощности. Предназначены для стабилизации номинального напряжения 22 В в диапазоне токов стабилизации 1...37 мА. Используются для работы в электронной аппаратуре общего назначения. Расшифровка маркировки стабилитрона КС522А: К - кремниевый стабилитрон категории качества «ОТК»; С - стабилизаторы напряжения (стабилитроны, стабисторы, ограничители напряжения); 5 - стабилитроны или стабисторы мощностью от 0,3 до 5 Вт и номинальным напряжением стабилизации от 10 до 100 В; 22 - цифра, указывающая на номинальное напряжение стабилизации - 22 В; А - буквы от А до Я определяют последовательность разработки стабилитрона. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование КС522А Стабилитрон, металл, аАО.336.002 ТУ
Торговая марка ПО "Коннектор", Харьков
Страна происхождения СССР
ТУ аАО.336.002 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 0,75
Дата выпуска 1977-1990
Наличие паспорта - этикетки нет
Транслитерация KS522A Zener diode, metal,aAO.336.002 TU
Вид упаковки картонная коробка (50шт)
Состояние упаковки заводская

Основные параметры

Функциональная группа Полупроводниковый диод
Функциональный тип стабилитрон средней мощности
Фактическая маркировка КС522А

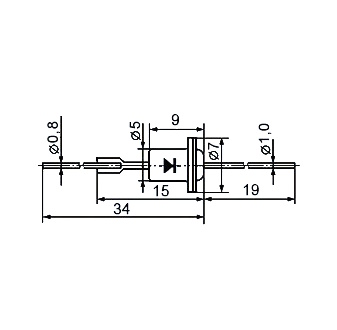

Типоразмер корпуса КД-8
Типоразмер корпуса отечественный КД8
Тип вывода гибкий
Метод монтажа объёмный
Установочные размеры Ø7 mm(вырез в панели)
Рабочее положение любое
Габаритные размеры L*W*H 53х7х7 mm
Материал выводов, контактов латунь
Покрытие выводов или контактов лужение

Технические характеристики

Минимальное напряжение стабилизации 19,8 V
Номинальное напряжение стабилизации 22 V
Максимальное напряжение стабилизации 24,2 V
Постоянное прямое напряжение 1 V
Постоянный обратный ток не более 0,1 mkA
Статическое сопротивление 6 Ω
Температурный коэффициент напряжения стабилизации, аUст. 0,07 %/°C
Временная нестабильность напряжения стабилизации ±1%
Максимально допустимый ток стабилизации 15 mA

Условия эксплуатации

Минимальная наработка 100000 час.
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 1,33·10-4 Па
Климатическое исполнениеi УХЛ
КС522А Стабилитрон, металл, аАО.336.002 ТУ   (datasheet)
