ПЭВ-25 25W(Ватт) 22 Ω(Ом)±5% Резистор постоянный (арт. TD-3931)

ОЖО 467.576 ТУ; Ленинаканский з-д резисторов «ОМЕГА»; радиальное; ОЖ0.467.576 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TD-3931
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО 467.576 ТУ
Подробная документация
Аналоги и альтернативы
ID: 268777
На складе 218 шт
  • Цена от
    Включая НДС
     350 ₽
  • 1 шт 390 ₽
  • от 5 шт 350 ₽
Количество
Быстрый заказ

ПЭВ-25 25W(Ватт) 22Ω(Ом)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 25 - номинальная мощность: 25W(Ватт); 22Ω – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-25 25W(Ватт) 22 Ω(Ом)±5% Резистор постоянный
Торговая марка Ленинаканский з-д резисторов «ОМЕГА»
Страна изготовления СССР
Нормы и требования ОЖ0.467.576 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 38
Наличие паспорта - этикетки нет
Вид упаковки картонная коробка
Доупаковка картон
Состояние упаковки упаковка вскрыта
Транслитерация PEV-25 25W(Watt) 22Ω(Ohm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II

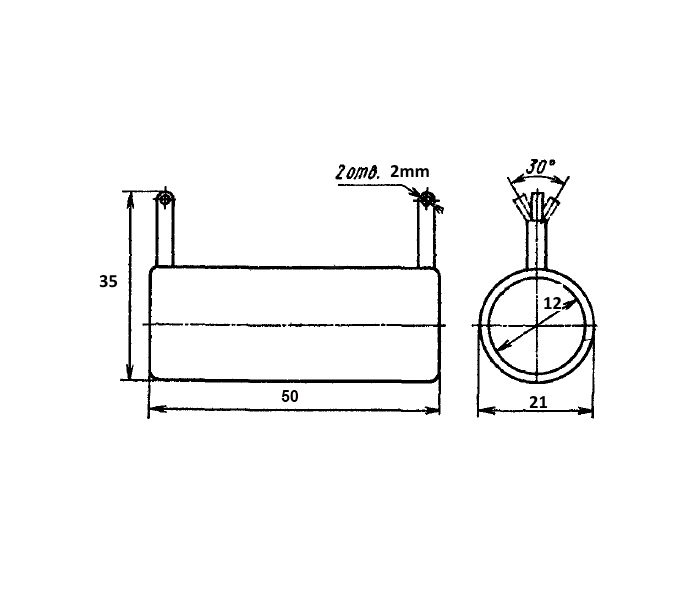

Габаритные размеры L*W*H 50х21х35 mm
Длина корпуса 50 mm
Диаметр корпуса 21 mm
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 31,2 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-25 22Ом±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления Ω (Ом)
Номинальное сопротивление 22 Ω
Пределы номинального сопротивления 10 Ω - 24 kΩ
Номинальная мощность 25 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 10 000 час.
Минимальный срок сохраняемости, лет 12
Относительная влажность 98% при температуре +40°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-25 25W(Ватт) 22 Ω(Ом)±5% Резистор постоянный   (datasheet)

Полные аналоги

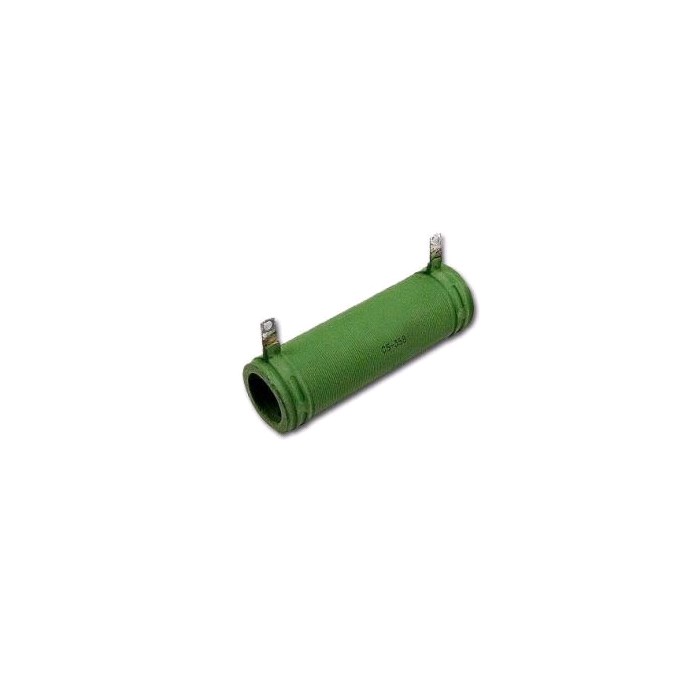

С5-35 25Вт 22Ом±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 25Вт 22Ом±5% ОАО "Алагирский Завод Сопротивления"
С5-35В 25Вт 22Ом±5% АО «Кермет», фото
С5-35В 25Вт 22Ом±5% АО «Кермет»

Функциональные аналоги

RX27-1 25W 22RJ XIN HUA, фото
RX27-1 25W 22RJ XIN HUA

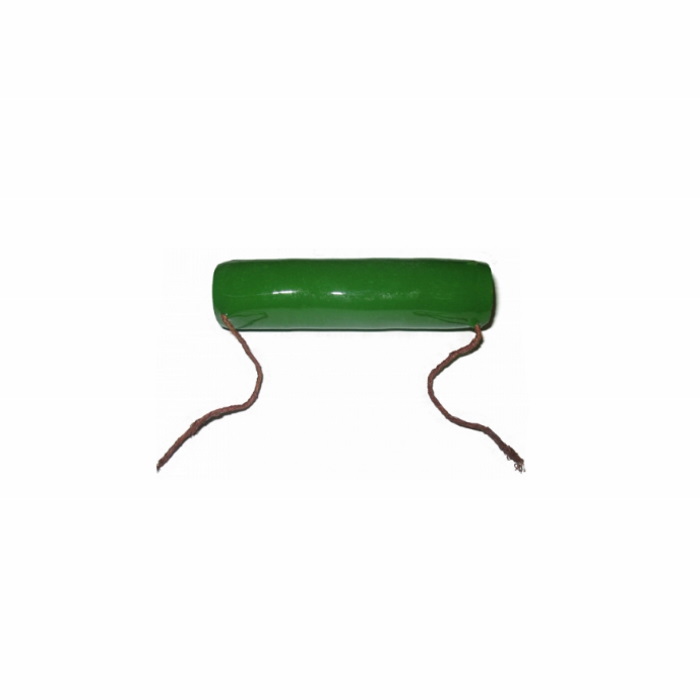

ПЭ-25Вт 22Ом±5% ОАО "Виток", фото
ПЭ-25Вт 22Ом±5% ОАО "Виток"

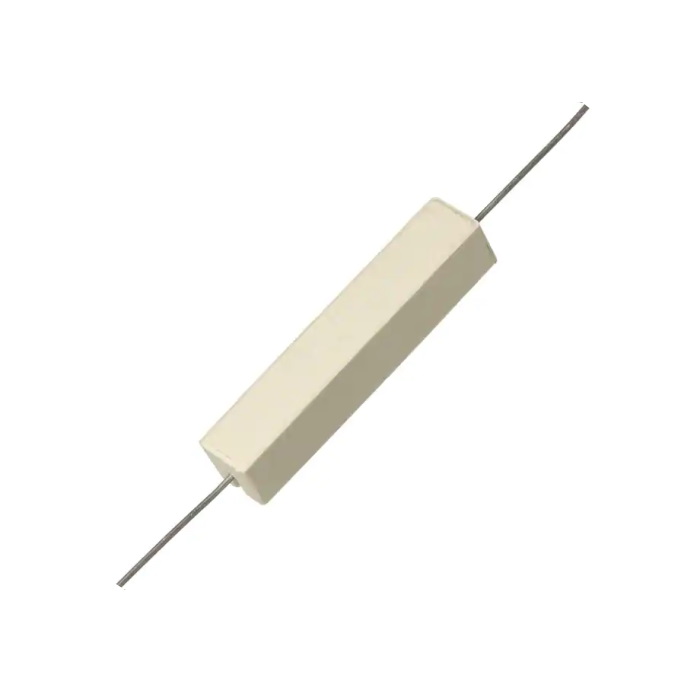

SQP-25 22Ohm KLS Electronic, фото
SQP-25 22Ohm KLS Electronic

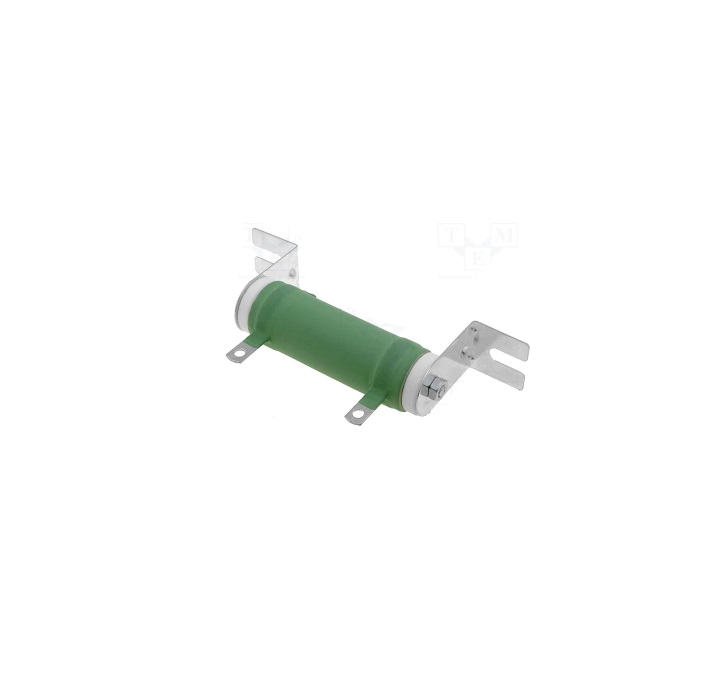

QL0025J0220000 ROYAL OHM, фото
QL0025J0220000 ROYAL OHM
SQP25AJB-22R Yageo, фото
SQP25AJB-22R Yageo
CP002522R00JE14 Vishay Dale, фото
CP002522R00JE14 Vishay Dale

Возможные аналоги

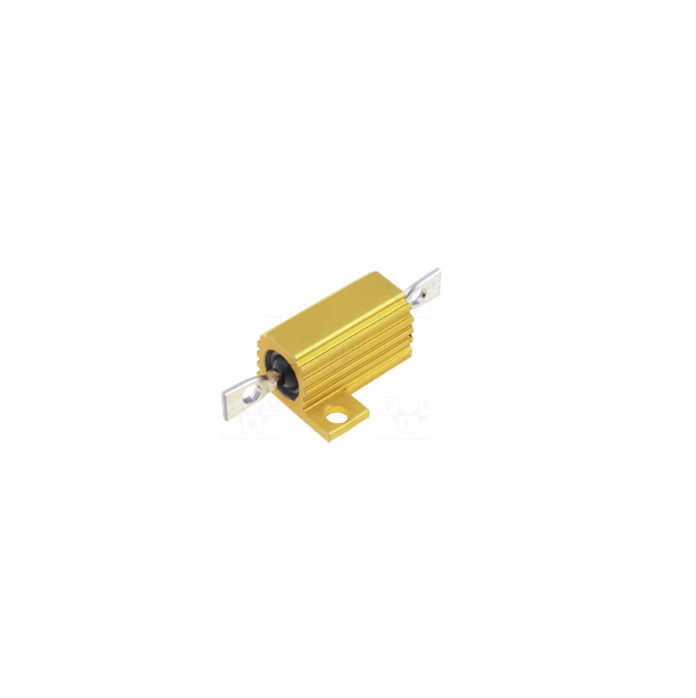

RX24 25W 22RJ RUICHI, фото
RX24 25W 22RJ RUICHI
CRL25W 22RJ CCO, фото
CRL25W 22RJ CCO
RX27 25W 22RJ XIN HUA, фото
RX27 25W 22RJ XIN HUA
AHP25W-22RJ SR PASSIVES, фото
AHP25W-22RJ SR PASSIVES

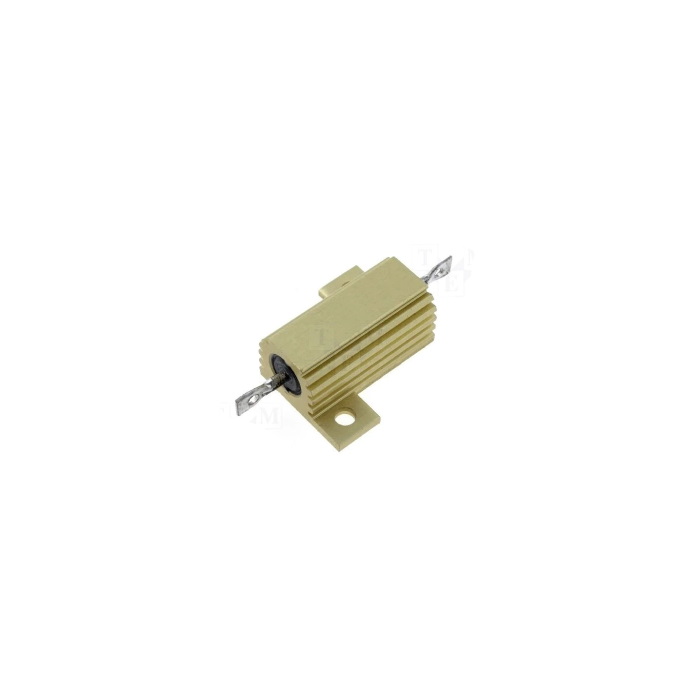

2-1625971-7 TE CONNECTIVITY, фото
2-1625971-7 TE CONNECTIVITY
HS25-22RF, фото
HS25-22RF

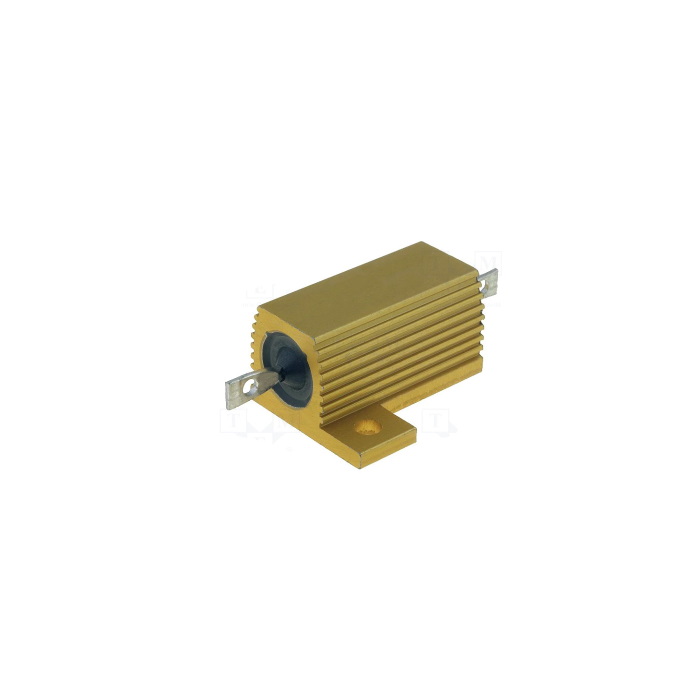

HS25-22RJ, фото
HS25-22RJ
