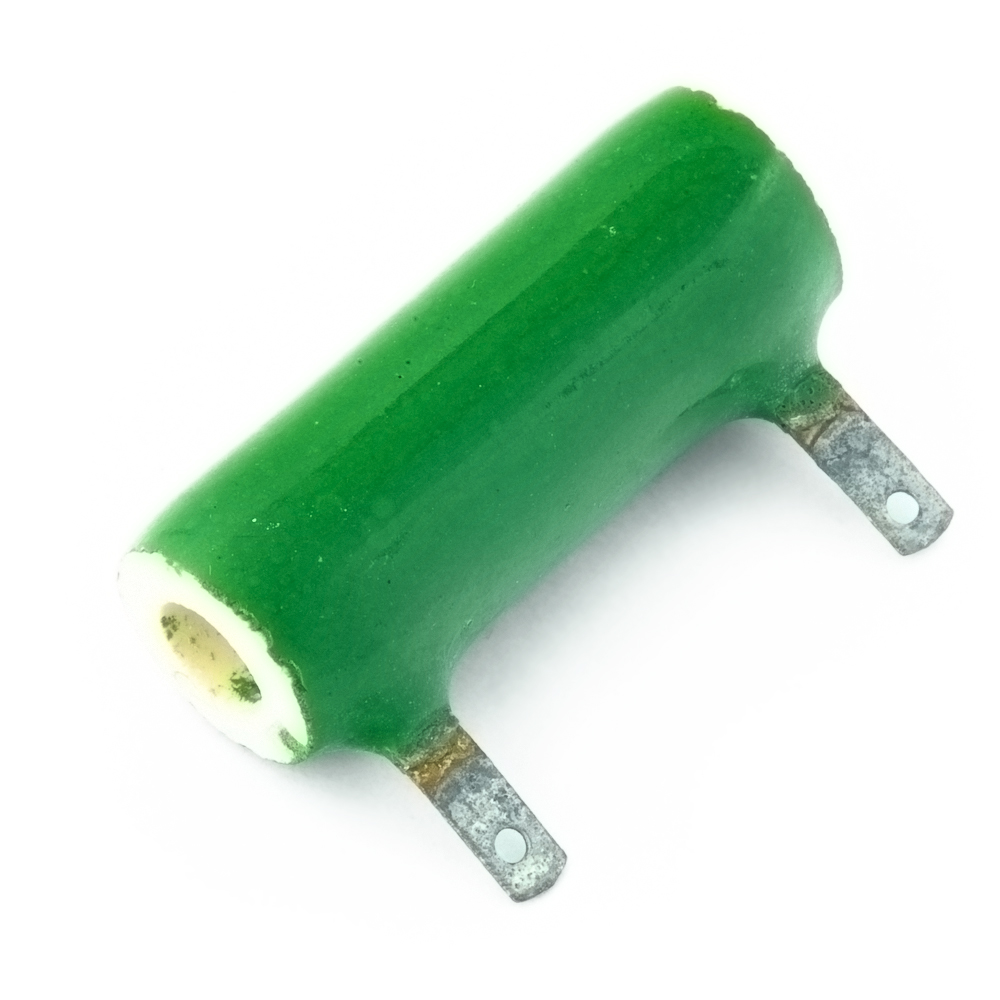

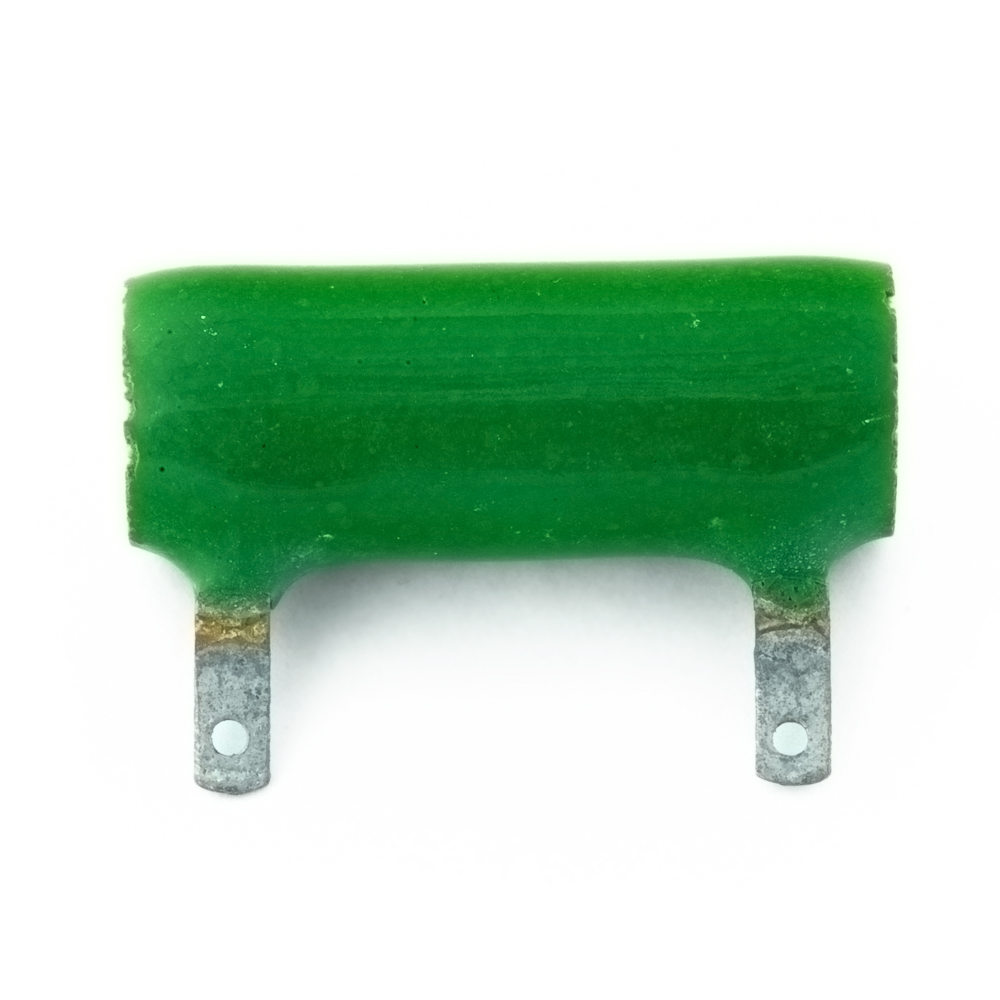

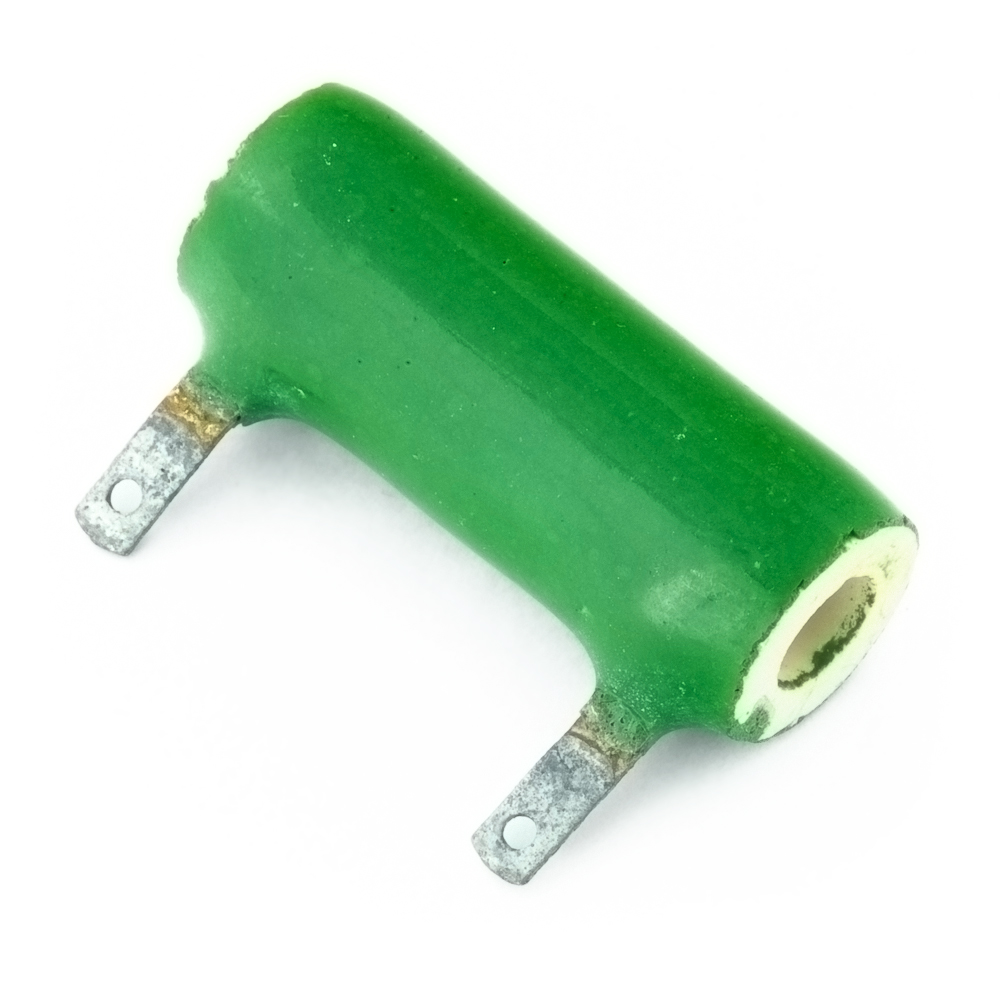

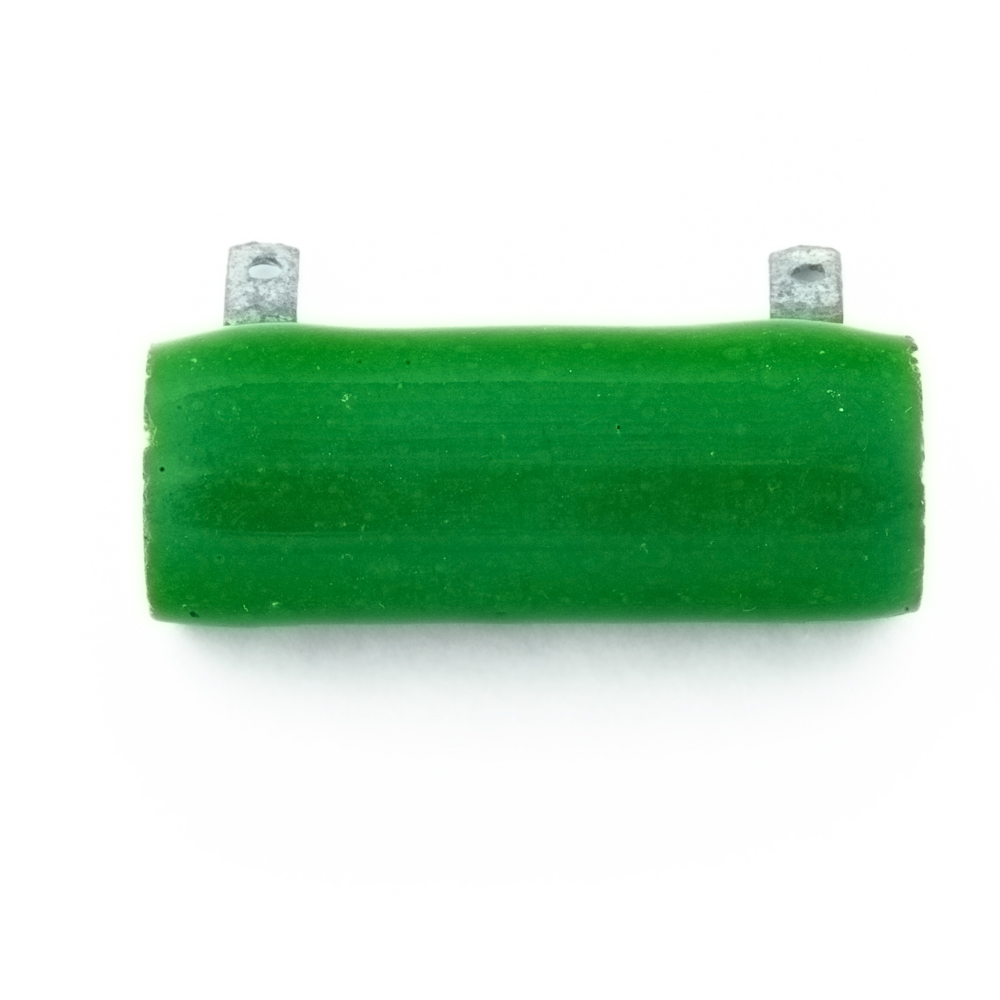

ПЭВ-15 15W(Ватт) 15k Ω(кОм)±5% Резистор постоянный (арт. TN-7787)

" 9" - ОС; Завод Резистор, Эчмиадзин; радиальное; ОЖ0.467.546 ТУ, ГОСТ 2825-67
СССР
Артикул (ID): TN-7787
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1985
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "9"- ОС
  • ТУ ОЖ0.467.546 ТУ
Подробная документация
Аналоги и альтернативы
ID: 233474
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

ПЭВ-15 15W(Ватт) 15kΩ(кОм)±5% Резистор постоянный, проволочный, нагрузочный, влагостойкий. Структура условного обозначения: ПЭВ – тип резистора (П – проволочный, Э – эмалированный, В – влагостойкий); 15 - номинальная мощность: 15W(Ватт); 15kΩ – номинальное сопротивление (Ом), ±5% - допустимое отклонение сопротивления от номинального. Для монтажа используется комплект крепления, соответствующий типоразмеру резистора (при необходимости заказывается отдельно). Предназначен для работы в цепях постоянного и переменного тока. Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование ПЭВ-15 15W(Ватт) 15k Ω(кОм)±5% Резистор постоянный
Торговая марка Завод Резистор, Эчмиадзин
Страна изготовления СССР
Нормы и требования ОЖ0.467.546 ТУ, ГОСТ 2825-67
Дата изготовленияi 1976-1991
Вид приемки i "9"- ОС
Масса изделия, гр 25
Наличие паспорта - этикетки нет
Состояние упаковки самоупаковка
Транслитерация PEV-15 15W(Watt) 15kΩ(kOhm)±5% Constant resistor

Основные параметры

Функциональная группа Резисторы постоянные
Функциональный тип резисторы проволочные мощные
Серия резисторов ПЭВ
Группа резисторов (в зависимости от условий эксплуатации) II
Габаритные размеры L*W*H 45х16х30 mm
Длина корпуса 45 mm
Диаметр корпуса 16 mm
Конструктивные особенности трубчатый
Наличие регулировки нет
Материал резистивного элемента проволока
Расположение выводов радиальное
Вид выводов пластинчатые
Материал выводов латунь
Покрытие выводов лужение
Количество выводов 2
Расстояние между выводами 28 mm
Материал корпуса керамика
Покрытие корпуса стеклоэмаль
Цвет корпуса зеленый
Метод монтажа механический на крепление
Метод монтажа электрический пайка
Фактическая маркировка ПЭВ-15 15кОм±5%
Рабочее положение любое

Технические характеристики

Единицы измерения сопротивления kΩ (кОм)
Номинальное сопротивление 15 kΩ
Пределы номинального сопротивления 3,9 Ω - 15 kΩ
Номинальная мощность 15 W
Рабочее напряжение, max 1400 VDC; 1000 VAC
ТКС - температурный коэффициент сопротивления ±500×10⁻⁶/1°C
Допустимое отклонение ±5%
Сопротивление изоляции 1000 MΩ
- диапазон частот 5-600 Hz
- амплитуда ускорения 10 g
- ударное ускорение 35 g
- ударное ускорение 35 g

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Минимальная наработка 20 000 час.
Минимальный срок сохраняемости, лет 20
Относительная влажность 98% при температуре +35°С
Атмосферное давление 5-2280 мм рт.ст.
ПЭВ-15 15W(Ватт) 15k Ω(кОм)±5% Резистор постоянный

Полные аналоги

С5-35В 15Вт 15кОм±5% АО «Кермет», фото
С5-35В 15Вт 15кОм±5% АО «Кермет»
С5-35 15Вт 15кОм±5% ОАО "Алагирский Завод Сопротивления", фото
С5-35 15Вт 15кОм±5% ОАО "Алагирский Завод Сопротивления"

Функциональные аналоги

RX27-1 15W 15KJ XIN HUA, фото
RX27-1 15W 15KJ XIN HUA
ПЭ-15Вт 15кОм±5% ОАО "Виток", фото
ПЭ-15Вт 15кОм±5% ОАО "Виток"
SQP-15 15Kohm KLS Electronic, фото
SQP-15 15Kohm KLS Electronic
CPW151K500JE313 Vishay Dale, фото
CPW151K500JE313 Vishay Dale
DVR 15W 15KJ HKFC Industrial, фото
DVR 15W 15KJ HKFC Industrial

Возможные аналоги

CRL15W 15KJ CCO, фото
CRL15W 15KJ CCO
AH 15W 15KJ XIN HUA, фото
AH 15W 15KJ XIN HUA
RX27 15W 15KJ XIN HUA, фото
RX27 15W 15KJ XIN HUA
CPW1515K00JB14 Vishay Dale, фото
CPW1515K00JB14 Vishay Dale
RX24 15W 15KJ RUICHI, фото
RX24 15W 15KJ RUICHI
