СП-1(I) 1W(Ватт) 100k Ω(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр) (арт. SN-5535)

ПО Омега, Унеча, Брянская обл.; ГОСТ 5574-73; А - линейная; однооборотный; на панель
СССР
Артикул (ID): SN-5535
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ГОСТ ГОСТ 5574-73
Подробная документация
Аналоги и альтернативы
ID: 263405
На складе 443 шт
  • Цена от
    Включая НДС
     105 ₽
  • 1 шт 132 ₽
  • от 10 шт 105 ₽
Количество
Быстрый заказ

СП-1(I) 1Вт 100кОм±20%-А, ВС2-20 Резистор переменный (потенциометр), непроволочный, регулировочный, цилиндричекий, одинарный, однооборотный. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. СП-1(I) - одинарный, регулировочный без стопорения оси. Номинальная мощность 1 W. Номинальное сопротивление 100 kΩ. Допустимое отклонение: ±20%. Номинальное сопротивление  100 kΩ. Функциональная характеристика: А - линейная. ВС2-20: вал 20 мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП-1(I) 1W(Ватт) 100k Ω(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
Торговая марка ПО Омега, Унеча, Брянская обл.
Страна происхождения СССР
ГОСТ ГОСТ 5574-73
Нормы и требования ГОСТ 5574-73
Вид приемки i "1"- ОТК
Масса изделия, гр 22,5
Транслитерация SP-I 1W 100kΩ±20%-A,VS2-20
Вид упаковки картонная коробка
Доупаковка картонная пластина
Состояние упаковки заводская
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП-1
Функциональная характеристика А - линейная
Конструктивные особенности цилиндрический одинарный без стопорения оси

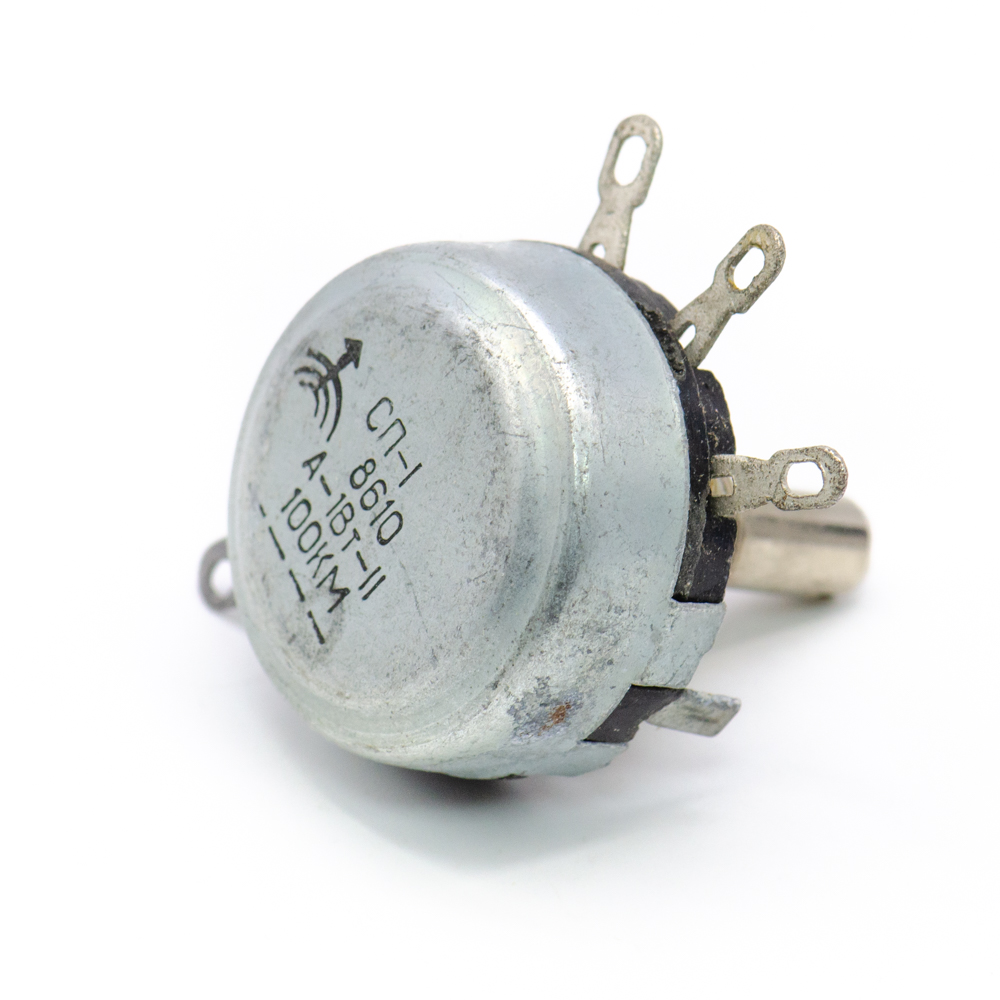

Фактическая маркировка СП-I А-1ВТ-II 100КМ
Габаритные размеры L*W*H 29х42х35 mm
Диаметр корпуса 29 mm
Высота корпуса 15 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления от 470Ω до 4,7MΩ
Режим работы непрерывный, импульсный
Цвет изделия серый
Вид вала i ВС-2-20 сплошной с шлицем
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов лепесток
Покрытие выводов лужение
Количество выводов 3
Шаг выводов 10 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный без стопорения оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 100 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 1 W
Макс. или предельное рабочее напряжение 500 V
ТКС - температурный коэффициент сопротивления ±2000×10⁻⁶/1°C;
Сопротивление изоляции 5000 MΩ
Уровень шумов не более 30 mkV/V
Полный угол поворота оси 255°
Ударные нагрузки одиночн. с ускорением 500 g
Ударные нагрузки многократн. с ускорением 150 g
Линейные нагрузки с ускорением 50 g

Условия эксплуатации

Минимальная наработка 10 000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -60 до +125°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление до 1,3 Pa
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 12
СП-1(I) 1W(Ватт) 100k Ω(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)

Полные аналоги

СП-1(I) 1Вт 100кОм±20%-А, ВС2-20 Северодонецкий завод сопротивлений, фото
СП-1(I) 1Вт 100кОм±20%-А, ВС2-20 Северодонецкий завод сопротивлений
СП-1(I) 1Вт 100кОм±20%-А, ВС2-20 Воронежский з-д радиодеталей , фото
СП-1(I) 1Вт 100кОм±20%-А, ВС2-20 Воронежский з-д радиодеталей

Функциональные аналоги

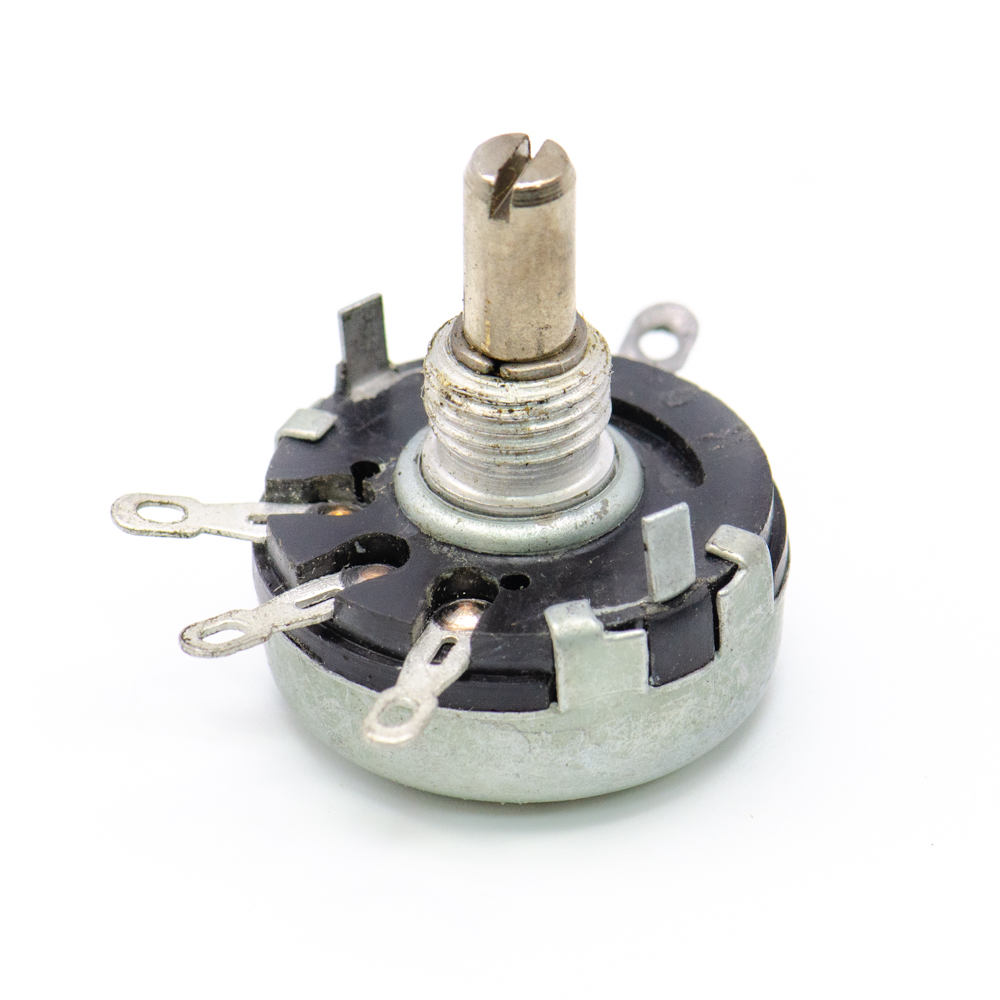

СП-1(I) 0,25W(Ватт) 100kΩ(кОм)±20%-В, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
