СП3-9а 0,5W(Ватт) 47k Ω(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр). (арт. TN-7936)

АО ПМЗР. Москва; ОЖ0.468.012 ТУ; А - линейная; однооборотный; на панель
СССР
Артикул (ID): TN-7936
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1987
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.468.012 ТУ
Подробная документация
Аналоги и альтернативы
ID: 255692
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СП3-9а 0,5W(Ватт) 47kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), непроволочный, регулировочный лакопленочный композиционный. Одинарный, однооборотный, цилиндрический с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Устанавливается перпендикулярно плате. Номинальная мощность 0,5 Вт. Номинальное сопротивление 47кОм. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-20: вал 20 мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП3-9а 0,5W(Ватт) 47k Ω(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр).
Торговая марка АО ПМЗР. Москва
Страна происхождения СССР
ТУ ОЖ0.468.012 ТУ
Нормы и требования ОЖ0.468.012 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 8,5
Транслитерация SP3-9a 0,5W 47kΩ±20%
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП3-9
Функциональная характеристика А - линейная
Конструктивные особенности цилиндрический
Габаритные размеры L*W*H 16х16х38 mm
Диаметр корпуса 16 mm
Высота корпуса 14,5 mm
Длина вала (длина выступающей части) 20 mm
Пределы номинального сопротивления 1kΩ - 4,7MΩ
Вид вала i ВС-2-20 сплошной с шлицем
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 6,2 mm
Вид выводов проволочные
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 7 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный без стопорения оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 3 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 47 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,5 W
Макс. или предельное рабочее напряжение 250 V
ТКС - температурный коэффициент сопротивления ±1400×10⁻⁶/1°C;
Сопротивление изоляции 10 000 MΩ
Уровень шумов не более 5 mkV/V
Полный угол поворота оси 260°

Условия эксплуатации

Минимальная наработка 20 000 час.
Ресурс 10000 циклов
Интервал рабочих температур от -60 до +100°С
Относительная влажность до 98% при температуре +25°С
Атмосферное давление до 0,00013 Pa
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 20
СП3-9а 0,5W(Ватт) 47k Ω(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр).   (datasheet)

Полные аналоги

СП3-9а 0,5Вт 47кОм±10%-А, ВС2-20 АО "ПМЗР", фото
СП3-9а 0,5Вт 47кОм±10%-А, ВС2-20 АО "ПМЗР"

Функциональные аналоги

СП-0,4 0,25W(Ватт) 47kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-4507
СП-0,4 0,25W(Ватт) 47kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
  • 26 ₽ 1 шт.
  • 18 ₽ от 10 шт.
  • 17 ₽ от 50 шт.
  • 15 ₽ от 100 шт.
СП3-9а 0,5W(Ватт) 68kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)., фото
Артикул (ID): SN-5128
СП3-9а 0,5W(Ватт) 68kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр).
  • 44 ₽ 1 шт.
  • 36 ₽ от 10 шт.
СПО-1 1W(Ватт) 68kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-4811
СПО-1 1W(Ватт) 68kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
СП4-1а 0,5W(Ватт) 100kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-5049
СП4-1а 0,5W(Ватт) 100kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
СП3-9а 0,5Вт 68кОм±10%-А, ВС2-20 АО "ПМЗР", фото
СП3-9а 0,5Вт 68кОм±10%-А, ВС2-20 АО "ПМЗР"

Возможные аналоги

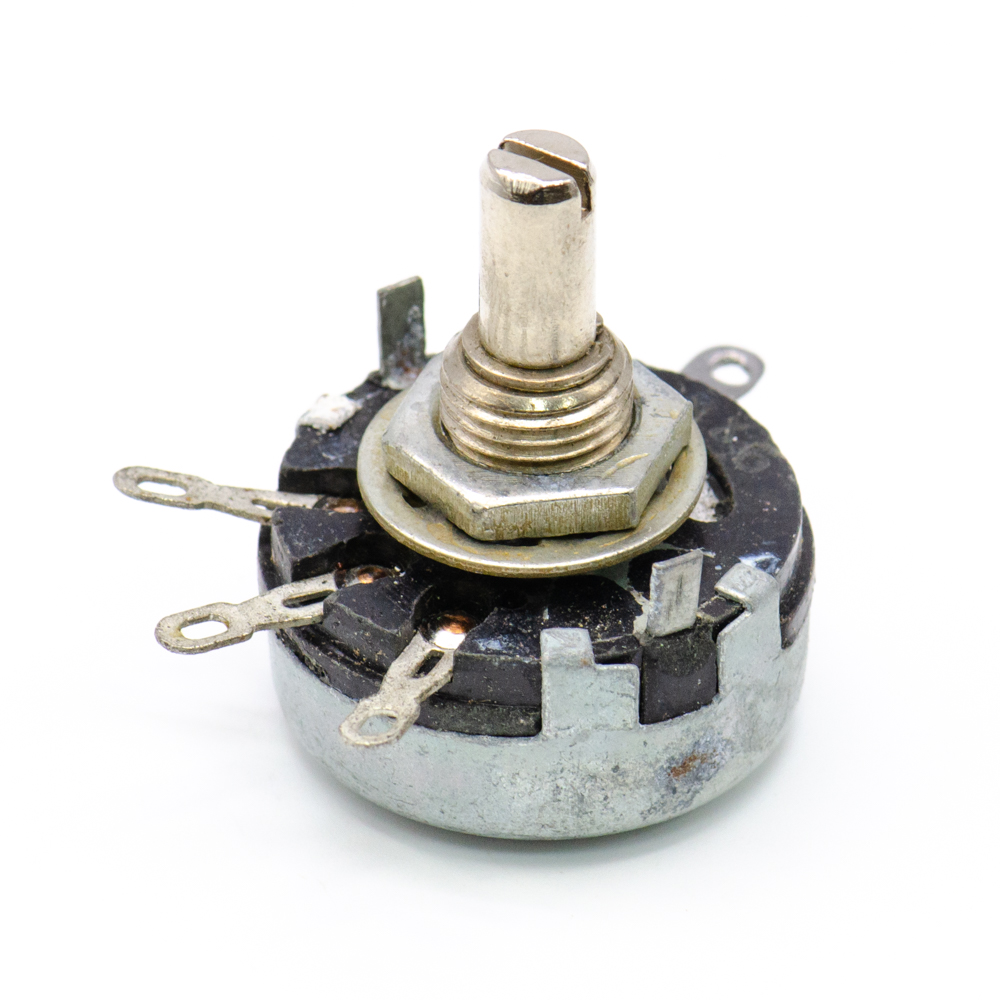

СП-1(I) 1W(Ватт) 100kΩ(кОм)±20%-А, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
