Скидка на Коммутационные изделия
-20%

СП3-9а 0,5W(Ватт) 1k Ω(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр) (арт. TD-704)

АО ПМЗР. Москва; ОЖ0.468.012 ТУ; А - линейная; однооборотный; на панель
СССР
Артикул (ID): TD-704
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1975
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОЖ0.468.012 ТУ
Подробная документация
Аналоги и альтернативы
ID: 227250
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СП3-9а 0,5W(Ватт) 1kΩ(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр), непроволочный, регулировочный лакопленочный композиционный. Одинарный, однооборотный, цилиндрический с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного, переменного и импульсного токов. Устанавливается перпендикулярно плате. Номинальная мощность 0,5 Вт. Номинальное сопротивление 1кОм. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. ВС2-12,5: вал 12,5 мм сплошной с шлицем. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП3-9а 0,5W(Ватт) 1k Ω(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр)
Торговая марка АО ПМЗР. Москва
Страна происхождения СССР
ТУ ОЖ0.468.012 ТУ
Нормы и требования ОЖ0.468.012 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 8,3
Транслитерация SP3-9a 0,5W 1kΩ±20%
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП3-9
Функциональная характеристика А - линейная
Конструктивные особенности цилиндрический
Габаритные размеры L*W*H 16x16x30 mm
Диаметр корпуса 16 mm
Высота корпуса 14,5 mm
Длина вала (длина выступающей части) 12,5 mm
Пределы номинального сопротивления 1kΩ - 4,7MΩ
Вид вала i ВС-2-12,5 сплошной с шлицем
Материал выводов Cu (медь)
Материал корпуса металл
Установочные размеры 6,2 mm
Вид выводов проволочные
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 7 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный без стопорения оси
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 1 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,5 W
Макс. или предельное рабочее напряжение 250 V
ТКС - температурный коэффициент сопротивления ±1400×10⁻⁶/1°C;
Сопротивление изоляции 10 000 MΩ
Уровень шумов не более 5 mkV/V
Полный угол поворота оси 260°

Условия эксплуатации

Минимальная наработка 20 000 час.
Ресурс 10 000 циклов
Интервал рабочих температур от -60 до +100°С
Относительная влажность до 98% при температуре +25°С
Атмосферное давление до 0,00013 Pa
Примечание без крепежа
Минимальный срок сохраняемости, лет 20
СП3-9а 0,5W(Ватт) 1k Ω(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр)   (datasheet)

Полные аналоги

СП3-9а 0,5W(Ватт) 1kΩ(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр)., фото
Артикул (ID): SN-7273
СП3-9а 0,5W(Ватт) 1kΩ(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр).

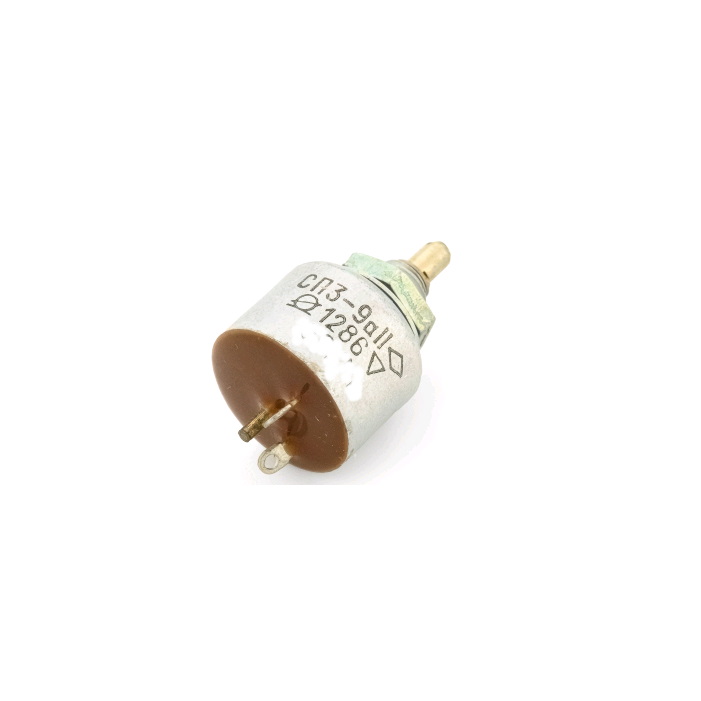

СП3-9а 0,5W(Ватт) 1kΩ(кОм)±10%-А, ВС2-12,5 АО "ПМЗР", фото
СП3-9а 0,5W(Ватт) 1kΩ(кОм)±10%-А, ВС2-12,5 АО "ПМЗР"

Функциональные аналоги

СП3-9а 0,5W(Ватт) 2,2kΩ(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр)., фото
Артикул (ID): TP-4392
СП3-9а 0,5W(Ватт) 2,2kΩ(кОм)±20%-А, ВС2-12,5 сплошной с шлицем Резистор переменный (потенциометр).
  • 44 ₽ 1 шт.
  • 40 ₽ от 5 шт.
  • 36 ₽ от 10 шт.
СПО-0,5 0,5W(Ватт) 1,5kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-5647
СПО-0,5 0,5W(Ватт) 1,5kΩ(кОм)±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
  • 22 ₽ 1 шт.
  • 21 ₽ от 10 шт.
  • 21 ₽ от 50 шт.
СП4-1а 0,5W(Ватт) 1,5kΩ(кОм)±20%-А, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): SN-6984
СП4-1а 0,5W(Ватт) 1,5kΩ(кОм)±20%-А, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр)
СП3-9а 0,5W(Ватт) 1kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр)., фото
Артикул (ID): SN-4798
СП3-9а 0,5W(Ватт) 1kΩ(кОм)±20%-А, ВС2-16 сплошной с шлицем Резистор переменный (потенциометр).
СП3-9а 0,5W(Ватт) 2,2kΩ(кОм)±10%-А, ВС2-12,5 АО "ПМЗР", фото
СП3-9а 0,5W(Ватт) 2,2kΩ(кОм)±10%-А, ВС2-12,5 АО "ПМЗР"

Возможные аналоги

СП-1(I) 1W(Ватт) 1,5kΩ(кОм) ±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TN-2173
СП-1(I) 1W(Ватт) 1,5kΩ(кОм) ±20%-A, ВС2-20 сплошной с шлицем Резистор переменный (потенциометр)
  • 132 ₽ 1 шт.
  • 118 ₽ от 5 шт.
  • 105 ₽ от 10 шт.
СП-1(I) 1W(Ватт) 1,5kΩ(кОм)±20%-A, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр), фото
Артикул (ID): TN-2118
СП-1(I) 1W(Ватт) 1,5kΩ(кОм)±20%-A, ВС2-12 сплошной с шлицем Резистор переменный (потенциометр)
3862C-282-102АЛ BOURNS, фото
3862C-282-102АЛ BOURNS

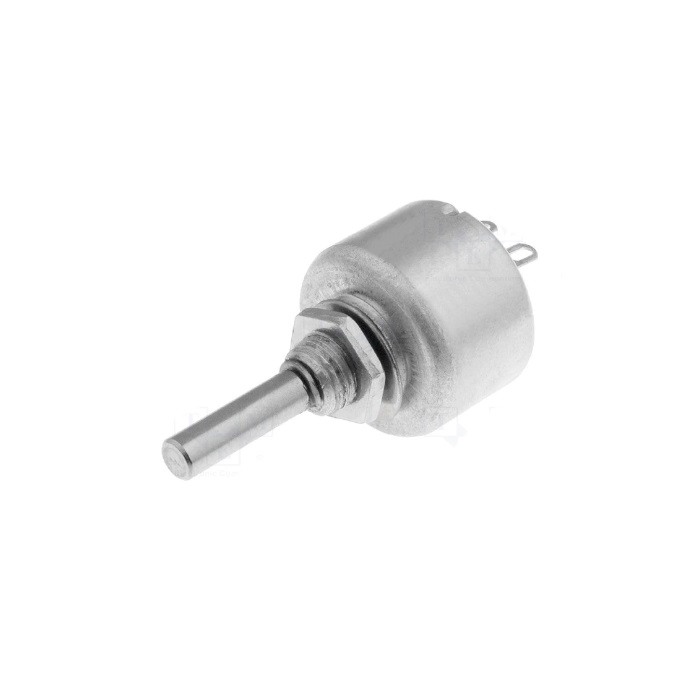

CW-18-1K-20P-1 TELPOD, фото
