Скидка на Конденсаторы
-20%

СП3-30м 0,25W(Ватт) 47k Ω(кОм)±20%-А, ВС3-25 прямая лыска Резистор переменный (потенциометр) (арт. SN-4738)

Завод Потенциал, Козьмодемьянск, Марий Эл; ОЖО 468.174 ТУ; А - линейная; однооборотный; на панель
СССР
Артикул (ID): SN-4738
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1986
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОЖО 468.174 ТУ
Подробная документация
Аналоги и альтернативы
ID: 233411
На складе 133 шт
  • Цена от
    Включая НДС
     125 ₽
  • 1 шт 135 ₽
  • от 10 шт 125 ₽
Количество
Быстрый заказ

СП3-30м 0,25W(Ватт) 47kΩ(кОм)±20%-A, ВС3-25 прямая лыска Резистор переменный (потенциометр) непроволочный, регулировочный лакопленочный композиционный. Цилиндрический, одинарный с двухполюсным выключателем, однооборотный с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного и переменного тока.  Номинальная мощность 0,25Вт. Номинальное сопротивление 47кОм. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СП3-30м 0,25W(Ватт) 47k Ω(кОм)±20%-А, ВС3-25 прямая лыска Резистор переменный (потенциометр)
Торговая марка Завод Потенциал, Козьмодемьянск, Марий Эл
Страна происхождения СССР
ТУ ОЖО 468.174 ТУ
Нормы и требования ОЖО 468.174 ТУ
Вид приемки i "1"- ОТК
Масса изделия, гр 33
Транслитерация SP3-30m 0,25W 47kΩ±20%
Вид упаковки картонная коробка
Состояние упаковки заводская
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)

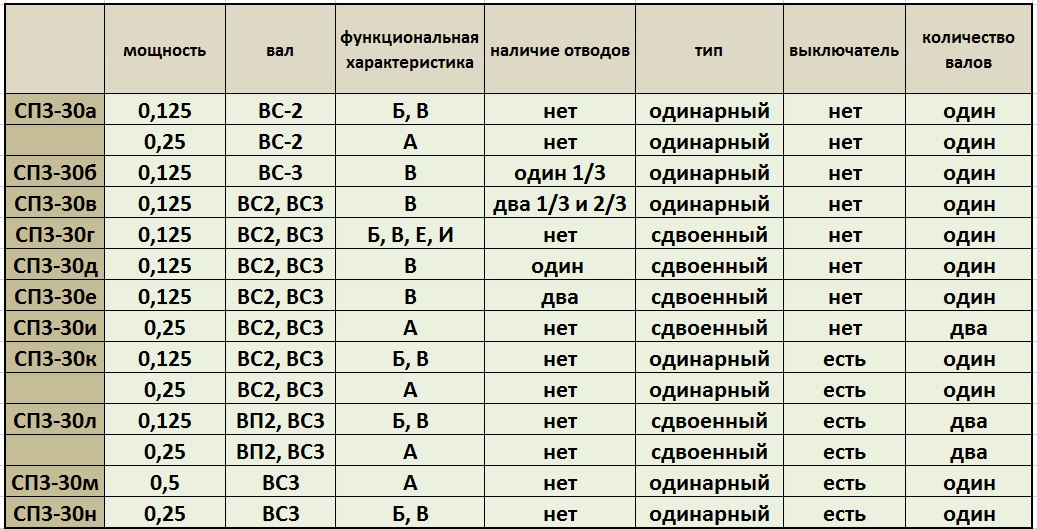

Серия резисторов СП3-30
Функциональная характеристика А - линейная

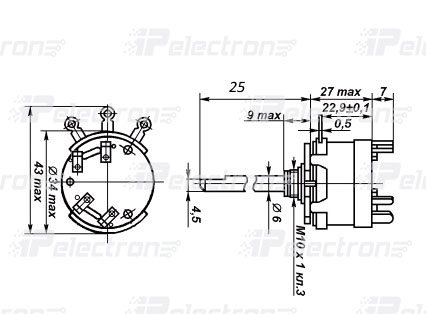

Габаритные размеры L*W*H 43х34х54 mm
Диаметр корпуса 33 mm
Высота корпуса 25 mm
Длина вала (длина выступающей части) 25 mm
Пределы номинального сопротивления 2,2kΩ - 6,8MΩ
Вид вала i ВС-3-25 (прямая лыска)
Материал выводов латунь
Материал корпуса пластик
Установочные размеры 10,2 mm
Вид выводов проволочные
Покрытие выводов (Ag) серебро
Количество выводов 7
Шаг выводов 12 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики одинарный с двухполюсным выключателем
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 47 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,25 W
Макс. или предельное рабочее напряжение 200 V
ТКС - температурный коэффициент сопротивления ±1500×10⁻⁶/1°C;
Сопротивление изоляции 1000 MΩ
Уровень шумов 20 mkV/V
Полный угол поворота оси 295°

Условия эксплуатации

Минимальная наработка 3000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -45 до +70°C
Относительная влажность 98% при температуре +35°С
Атмосферное давление 400 мм рт.ст.
Климатическое исполнениеi УХЛ
Минимальный срок сохраняемости, лет 10
СП3-30м 0,25W(Ватт) 47k Ω(кОм)±20%-А, ВС3-25 прямая лыска Резистор переменный (потенциометр)   (datasheet)

Функциональные аналоги

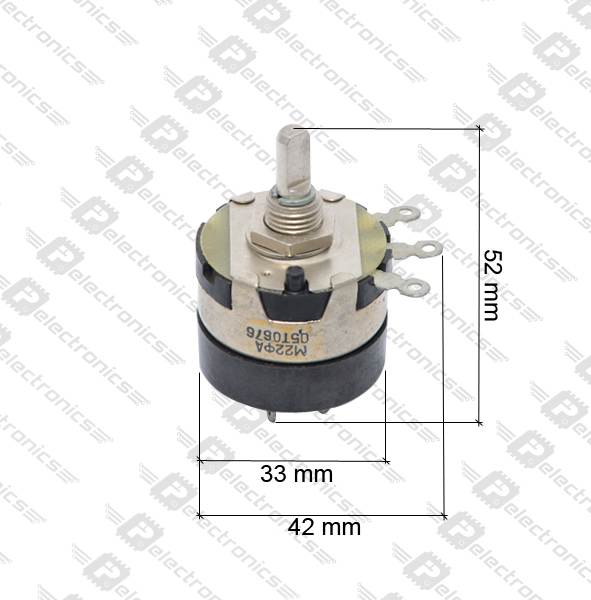

СП3-30м 0,5W(Ватт) 220kΩ(кОм)±30%-А, ВС3-25 прямая лыска Резистор переменный (потенциометр), фото
Артикул (ID): TN-1237
СП3-30м 0,5W(Ватт) 220kΩ(кОм)±30%-А, ВС3-25 прямая лыска Резистор переменный (потенциометр)
  • 134 ₽ 1 шт.
  • 124 ₽ от 5 шт.

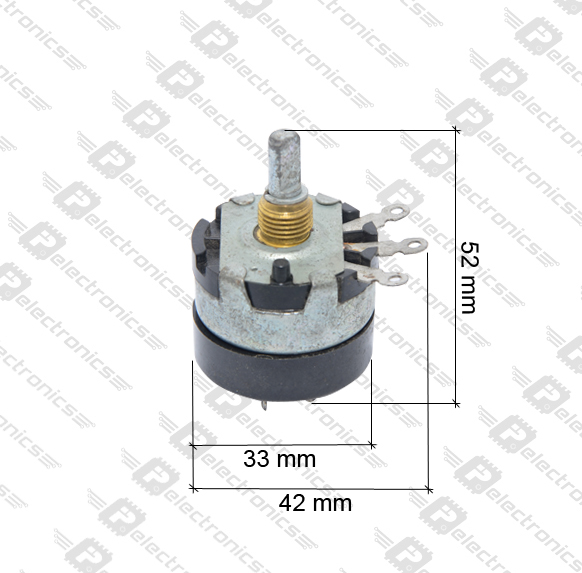

СП3-30м 0,5W(Ватт) 220kΩ(кОм)±30%-А, ВС3-25 прямая лыска Резистор переменный (потенциометр)., фото
Артикул (ID): TN-1231
СП3-30м 0,5W(Ватт) 220kΩ(кОм)±30%-А, ВС3-25 прямая лыска Резистор переменный (потенциометр).
  • 134 ₽ 1 шт.
  • 114 ₽ от 10 шт.
СП3-30м 0,5W(Ватт) 47kΩ(кОм)±30%-А, ВС3-25 Завод Потенциал , фото
СП3-30м 0,5W(Ватт) 47kΩ(кОм)±30%-А, ВС3-25 Завод Потенциал

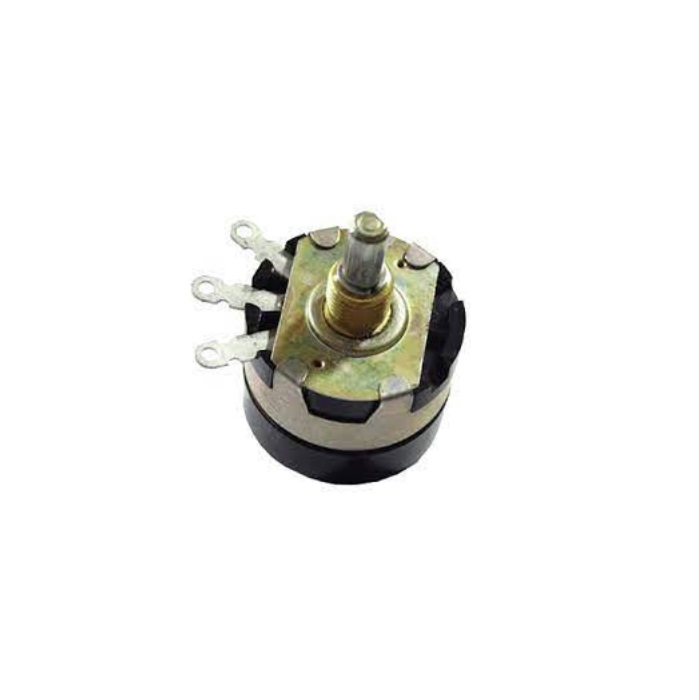

СП3-30м 0,25W(Ватт) 68kΩ(кОм)±20%-В, ВС3-25 Завод Потенциал, фото
