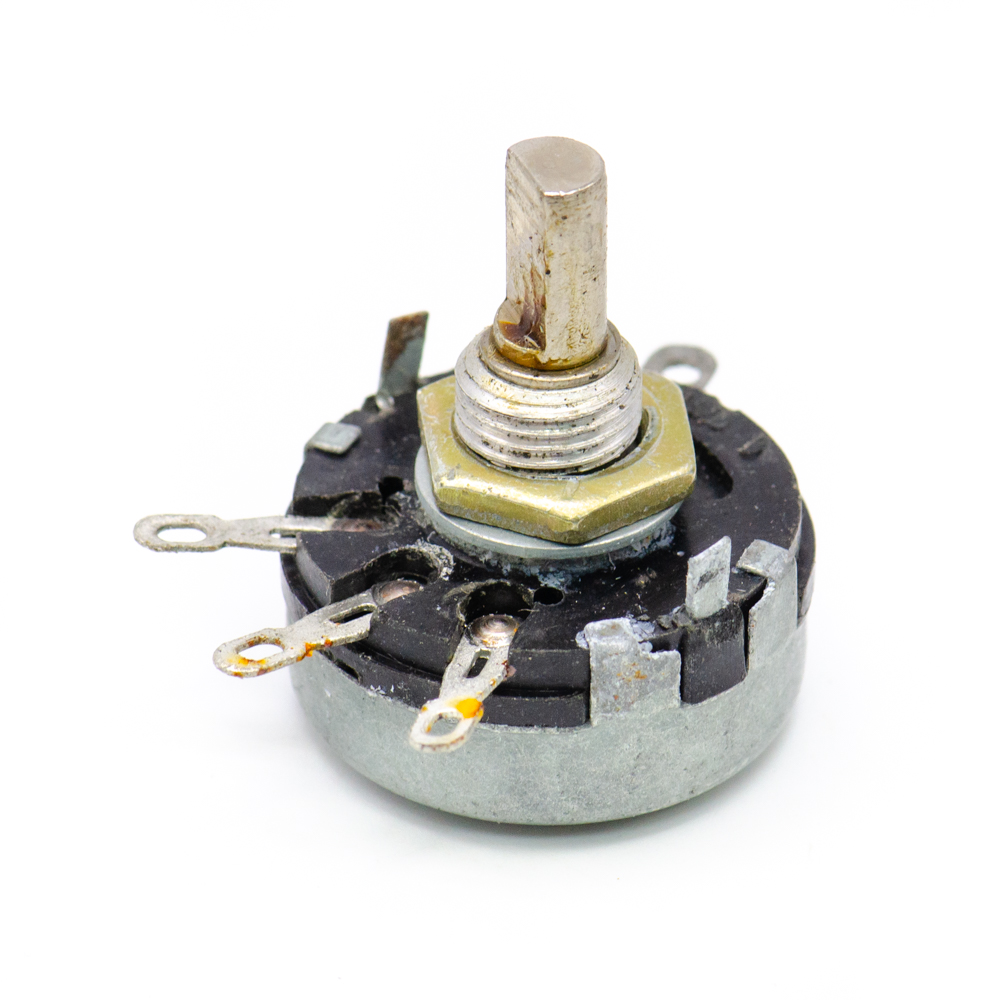

СП3-30а 0,25W(Ватт) 33kΩ(кОм)±20%-А, ВС3-32 прямая лыска Резистор переменный (потенциометр)(арт. TP-1288)

No name USSR; -; А - линейная; однооборотный; на панель

СП3-30а 0,25W(Ватт) 33kΩ(кОм)±20%-А, ВС3-32 прямая лыска Резистор переменный (потенциометр) непроволочный, регулировочный лакопленочный композиционный. Цилиндрический, одинарный без отводов, однооборотный с круговым перемещением подвижной системы. Предназначен для работы в электрических цепях постоянного и переменного тока. Номинальная мощность 0,25Вт. Номинальное сопротивление 33кОм. Допустимое отклонение: ±20%. Функциональная характеристика: А - линейная. Вся дополнительная информация находится во вложении (см. pdf - файл).

Подробнее
Заметили
ошибку ?
Сообщите нам

Общая информация

Наименование СП3-30а 0,25W(Ватт) 33kΩ(кОм)±20%-А, ВС3-32 прямая лыска Резистор переменный (потенциометр)
Торговая марка No name USSR
Страна происхождения СССР
Вид приемки i "1"- ОТК
Масса изделия, гр 22
Транслитерация SP3-30a 33kΩ±20% 0.25W-A VS3-32
Вид упаковки полиэт. пакет
Состояние упаковки самоупаковка
Страна изготовления СССР
Дата изготовленияi 1959-1991

Основные параметры

Функциональная группа Резистор переменный (потенциометр)
Функциональный тип потенциометр (регулировочный)
Серия резисторов СП3-30
Функциональная характеристика А - линейная
Конструктивные особенности цилиндрический одинарный
Габаритные размеры L*W*H 34x26x48 mm
Диаметр корпуса 26 mm
Высота корпуса 16 mm
Длина вала (длина выступающей части) 32 mm
Пределы номинального сопротивления 220Ω - 6,8MΩ
Вид вала i ВС-3-32 (прямая лыска)
Материал выводов латунь
Материал корпуса металл
Установочные размеры 10,2 mm
Вид выводов проволочные
Покрытие выводов (Ag) серебро
Количество выводов 3
Шаг выводов 12 mm
Количество оборотов однооборотный
Метод монтажа механический на панель
Метод монтажа электрический пайка
Дополнительные характеристики цилиндрический одинарный
Материал резистивного элемента графит (углерод)
Диаметр вала (оси) выступающей части 6 mm
Вид потенциометра вертикальный

Технические характеристики

Номинальное сопротивление 33 kΩ
Единицы измерения сопротивления kΩ (кОм)
Допустимое отклонение ±20%
Номинальная мощность 0,25 W
Макс. или предельное рабочее напряжение 200 V
ТКС - температурный коэффициент сопротивления ±1500×10⁻⁶/1°C;
Сопротивление изоляции 1000 MΩ
Уровень шумов 20 mkV/V
Полный угол поворота оси 270°

Условия эксплуатации

Минимальная наработка 3000 час.
Ресурс 25000 циклов
Интервал рабочих температур от -45 до +40°С
Относительная влажность 98% при температуре +35°С
Атмосферное давление от 106700 до 53000 Pa
Климатическое исполнениеi В - всеклиматическое исполнение
Примечание без крепежа
Минимальный срок сохраняемости, лет 10
