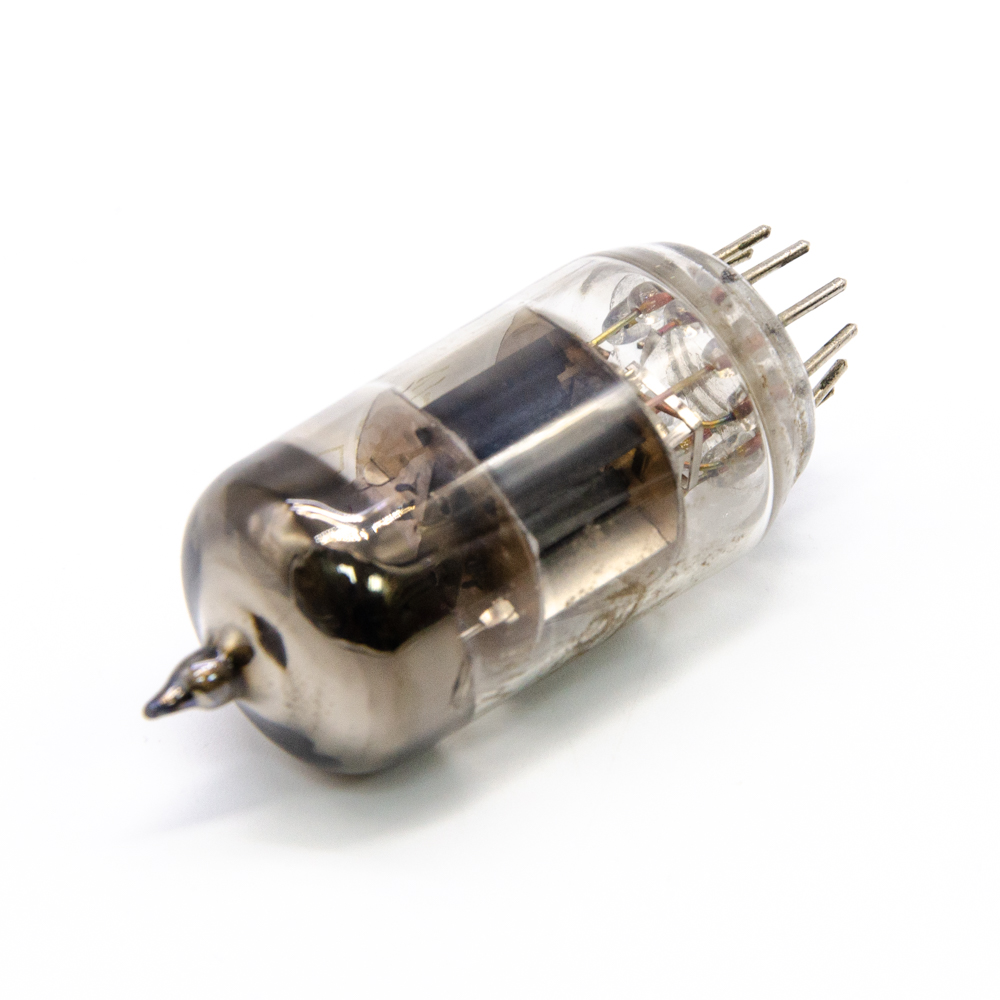

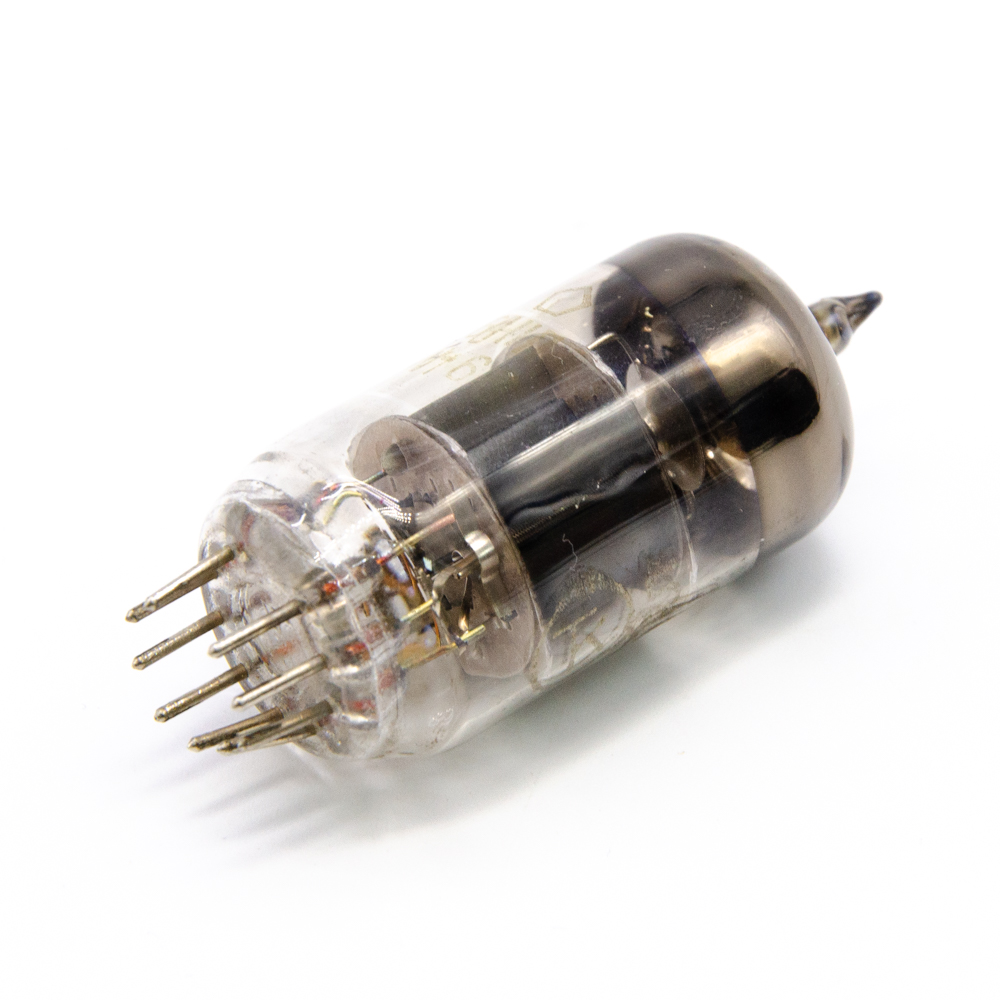

6Н1П Двойной триод, НЭВЗ СОЮЗ, ОД0.330.087ТУ. (арт. TB-8877)

СССР
Артикул (ID): TB-8877
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1966
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ОД0.330.087ТУ.
Подробная документация
Аналоги и альтернативы
ID: 531979
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

Радиолампа 6Н1П - триод двойной с отдельными катодами. Предназначена для усиления напряжения низкой частоты. Применяется в предварительных каскадах, фазоинверторах и каскадах развертки телевизионных приемников. Оформление стеклянное миниатюрное. Катод оксидный косвенного накала. Расшифровка маркировки двойного триода: 6Н1П 6 - число, указывающее округлённое значение напряжение накала лампы в вольтах; Н - буква, определяющая тип лампы: Н - двойной триод; 1 - число порядкового номера разработки данного типа лампы; П - буква, характеризующая конструктивное оформление: П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 или 22,5 мм.Вся дополнительная информация находится во вложении на товар, см. pdf - файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 6Н1П Двойной триод, НЭВЗ СОЮЗ, ОД0.330.087ТУ.
Торговая марка НЭВЗ СОЮЗ (Новосибирск)
Страна происхождения СССР
ТУ ОД0.330.087ТУ.
Вид приемки i "1"- ОТК
Масса изделия, гр 11,05
Дата выпуска 1966
Транслитерация 6N1P Dual Triode, NEVZ SOYUZ, OD0.330.087TU.
Наличие паспорта - этикетки нет
Цвет изделия прозрачный
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Электровакуумный прибор
Функциональный тип Пальчиковые радиолампы
Фактическая маркировка 6Н1П
Материал корпуса стекло
Метод монтажа в ламповую панель

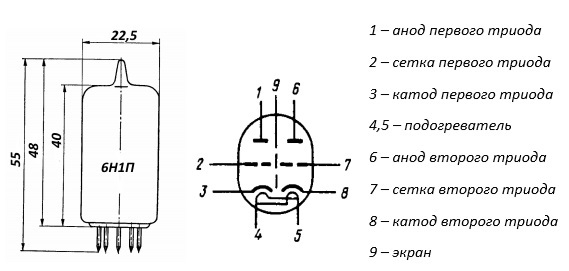

Габаритные размеры L*W*H 55х22,5 mm
Высота корпуса 40 mm
Форма колбы цилиндрическая

Технические характеристики

Цоколь с пуговичным дном. Штырьков 9
Напряжение накала 6,3±0,6 V
Напряжение на аноде 250 V
Ток накала 600±50 mA
Ток в цепи анода 7,5±1,5 mA
Крутизна характеристики 4,45±0,65 mA/V
Коэффициент усиления 35±7
Мощность рассеивания анодом 2,2 W
Ток в цепи катода 25 mA

Условия эксплуатации

Минимальная наработка 3000 час.
Интервал рабочих температур от -60 до +70°C
6Н1П Двойной триод, НЭВЗ СОЮЗ, ОД0.330.087ТУ.   (datasheet)
