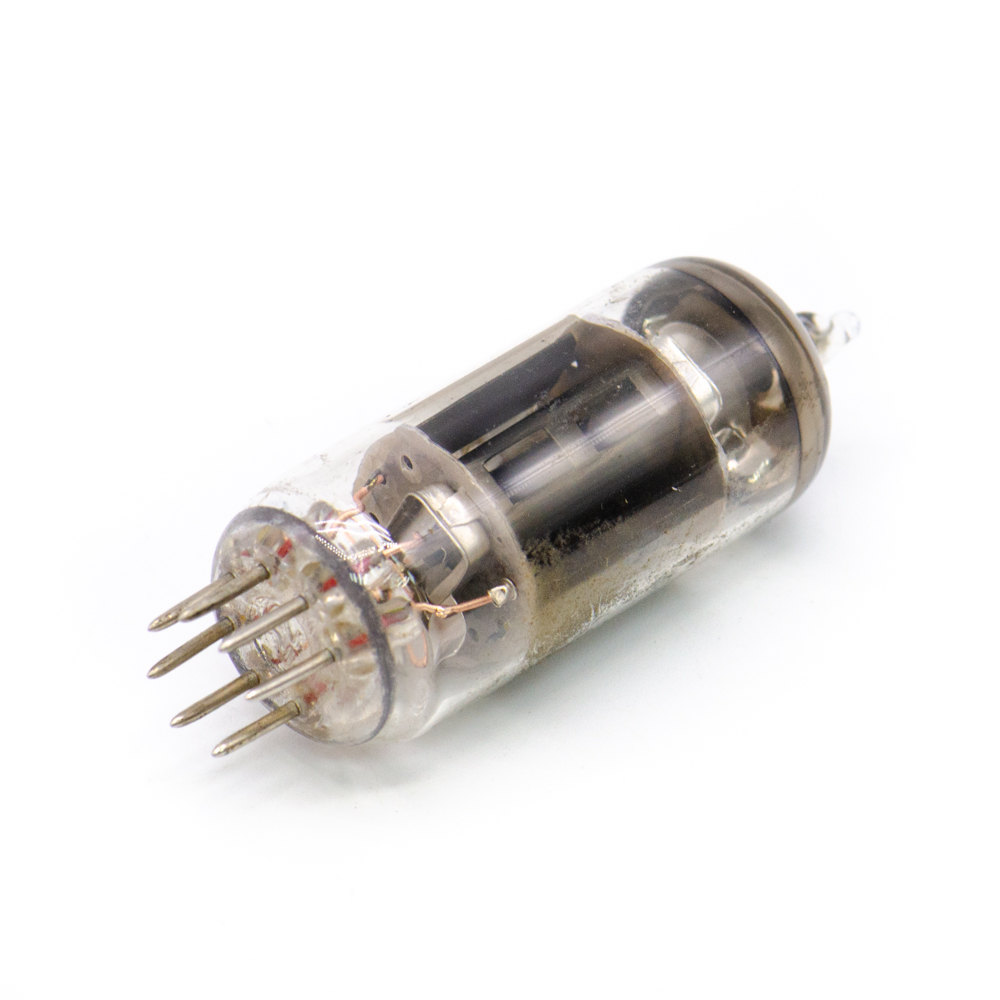

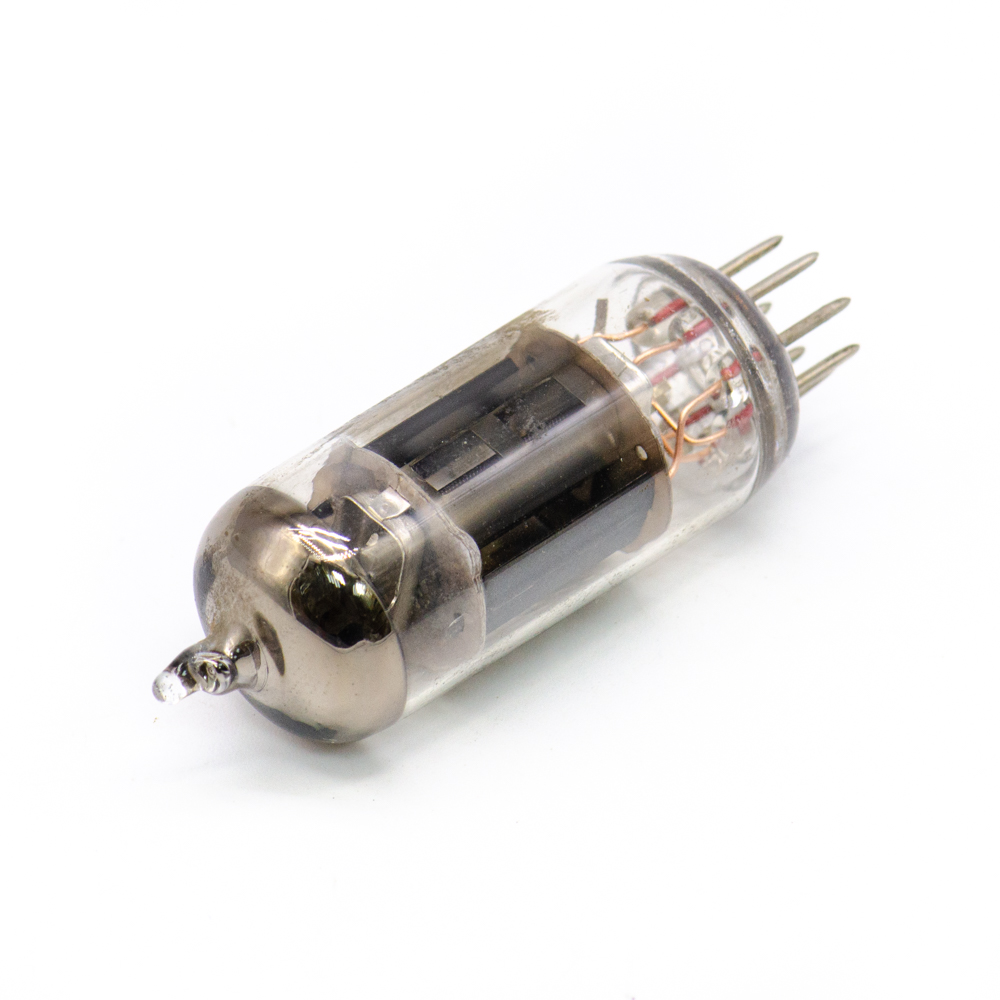

6Ж5П Пентод, ОД0.330.077 ТУ. (арт. TB-8687)

СССР
Артикул (ID): TB-8687
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1981
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ОД0.330.077 ТУ
Подробная документация
ID: 531307
На складе 1 шт
  • Цена от
    Включая НДС
     351 ₽
  • 1 шт 351 ₽
Количество
Быстрый заказ

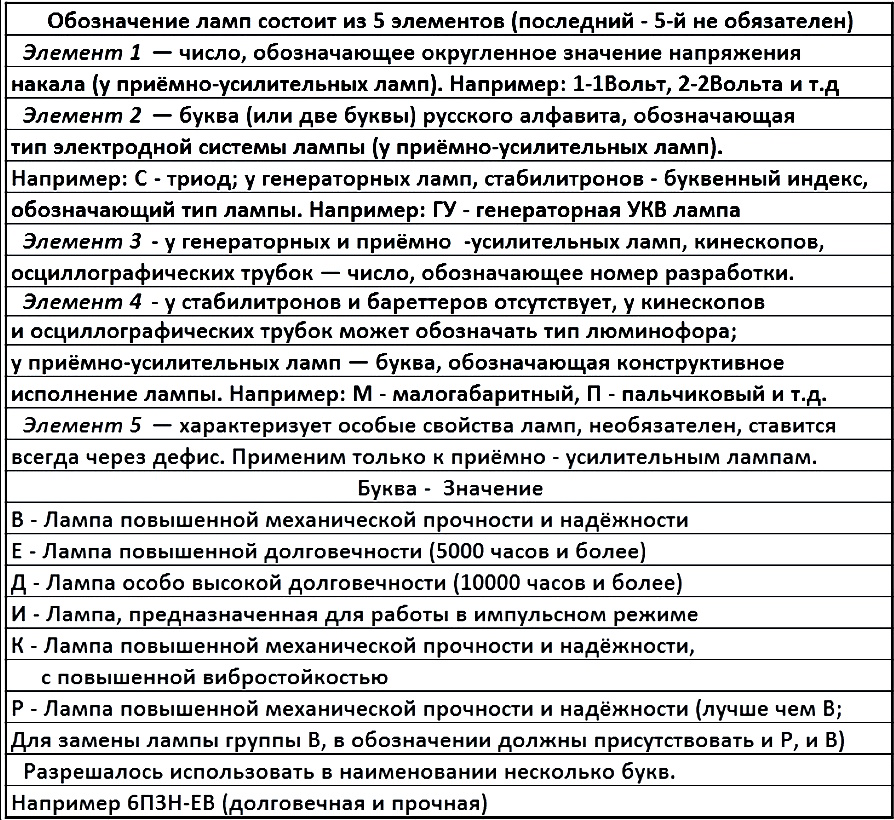

6Ж5П Высокочастотный миниатюрный пентод с короткой анодно-сеточной характеристикой. Предназначен для работы в схемах широкополосного усиления напряжения высокой частоты в усилителях с малым сопротивлением нагрузки. Высокочастотный пентод 6Ж5П применяется в телевизионных приемниках как усилитель высокой, промежуточной и видеочастот, как смеситель с отдельным гетеродином, а также как апериодический усилитель высокой частоты. Расшифровка маркировки высокочастотного пентода 6Ж5П: 6 - число, указывающее округлённое значение напряжение накала лампы в вольтах; Ж - высокочастотный пентод с короткой характеристикой; 5 - число порядкового номера разработки данного типа лампы; П - миниатюрная (пальчиковая) лампа в стеклянной оболочке диаметром баллона 19 мм. Вся дополнительная информация находится во вложении на товар, см. pdf-файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование 6Ж5П Пентод, ОД0.330.077 ТУ.
Торговая марка АО Октябрь, Винница
Страна происхождения СССР
ТУ ОД0.330.077 ТУ
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 9,75
Дата выпуска 1981
Транслитерация 6Zh5P Pentod, OD0.330.077 TU
Наличие паспорта - этикетки нет
Цвет изделия корпус-прозрачный
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Электровакуумный прибор
Функциональный тип пентод
Фактическая маркировка 6Ж5П
Материал корпуса стекло
Метод монтажа в ламповую панель

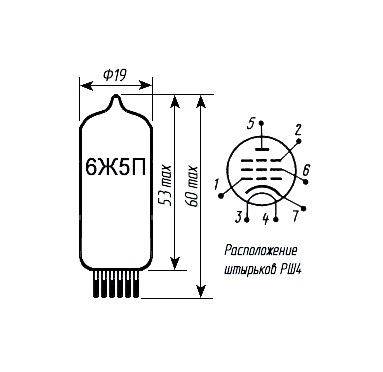

Габаритные размеры L*W*H 60х19х19 mm
Высота корпуса 53 mm
Форма колбы цилиндрическая

Технические характеристики

Цоколь с пуговичным дном. Штырьков 7
Напряжение накала 6,3 V
Напряжение на аноде 300 V
Ток накала 450 ±25 mA
Ток в цепи анода 10 mA
Крутизна характеристики 9±3 mA/V
Мощность рассеивания анодом 3,6 W
Ток в цепи катода 20 mA

Условия эксплуатации

Минимальная наработка 10000 час.
Макс. срок хранения 25 лет
6Ж5П Пентод, ОД0.330.077 ТУ.   (datasheet)
