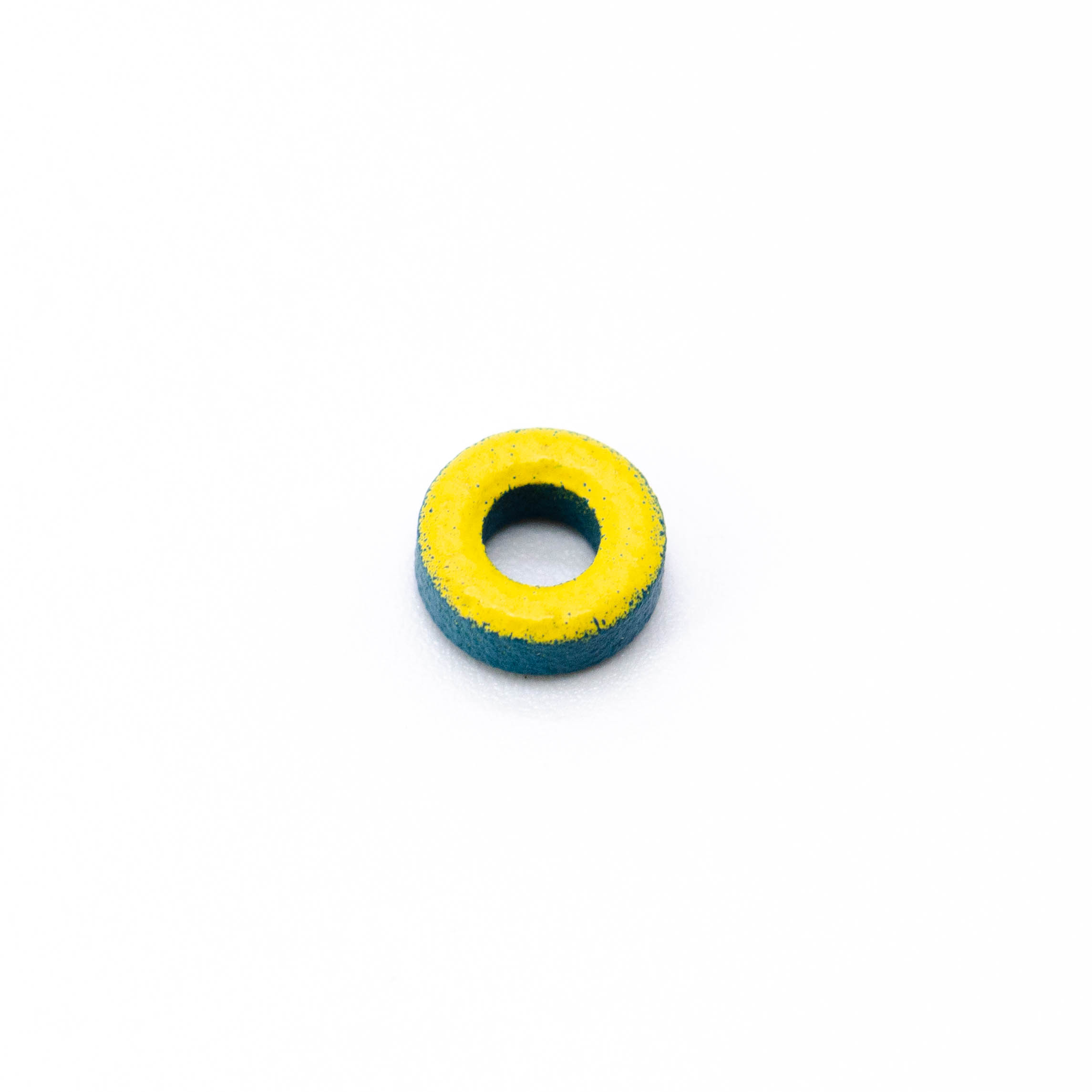

T25-17 6,3х3х2,4 Сердечник кольцевой тороидальный, - (арт. SN-7814)

-; Amidon
СОЕДИНЕННЫЕ ШТАТЫ АМЕРИКИ
Артикул (ID): SN-7814
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата изготовления дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки -
  • ТУ -
Подробная документация
ID: 257739
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

T25-17 6,3х3х2,4 - тороидальный кольцевой сердечник. Структура условного обозначения: Т - изделие из карбонильного железа (тороид); 25 - внешний диаметр кольца в сотых долях дюйма (0,250 дюйма=6,3 мм); 17 - марка материала из которого изготовлено кольцо (желто-синий цвет маркировки); 6,3х3х2,4 – 6,3-внешний диаметр кольца (мм), 3 - внутренний диаметр кольца (мм), 2,4 - высота кольца (мм). Применяется в качестве ВЧ-индуктивности, импульсных трансформаторов и фильтр дросселей в диапазоне частот от 20 до 200 МГц. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование T25-17 6,3х3х2,4 Сердечник кольцевой тороидальный
Торговая марка Amidon
Страна изготовления США
Дата изготовленияi дата не указана
Масса изделия, гр 0,22
Наличие паспорта - этикетки нет
Транслитерация Ferrite T25-17
Состояние упаковки самоупаковка

Основные параметры

Функциональная группа Ферритовые изделия и аксессуары
Функциональный тип ферритовые сердечники
Вид/форма сердечника кольцо
Основное вещество Carbonyl
Материал сердечника (магнитопровода) карбонильное железо
Покрытие сердечника эпоксидное покрытие (желтый + синий)
Типоразмер сердечника (D*d*h) 6,3х3х2,4
Внешний диаметр кольца 6,3 mm
Внутренний диаметр кольца 3 mm
Высота кольца 2,4 mm
Фактическая маркировка отсутствует

Технические характеристики

Начальная магнитная проницаемость 20 µ
Остаточная магнитная индукция 110 mT
Коэрцитивная сила 13 A/m
Температура Кюри ≥215 ºC
Критическая частота 200 MHz
Плотность 4,8 g/sm³

Условия эксплуатации

Интервал рабочих температур до +200°С
T25-17 6,3х3х2,4 Сердечник кольцевой тороидальный   (datasheet)
