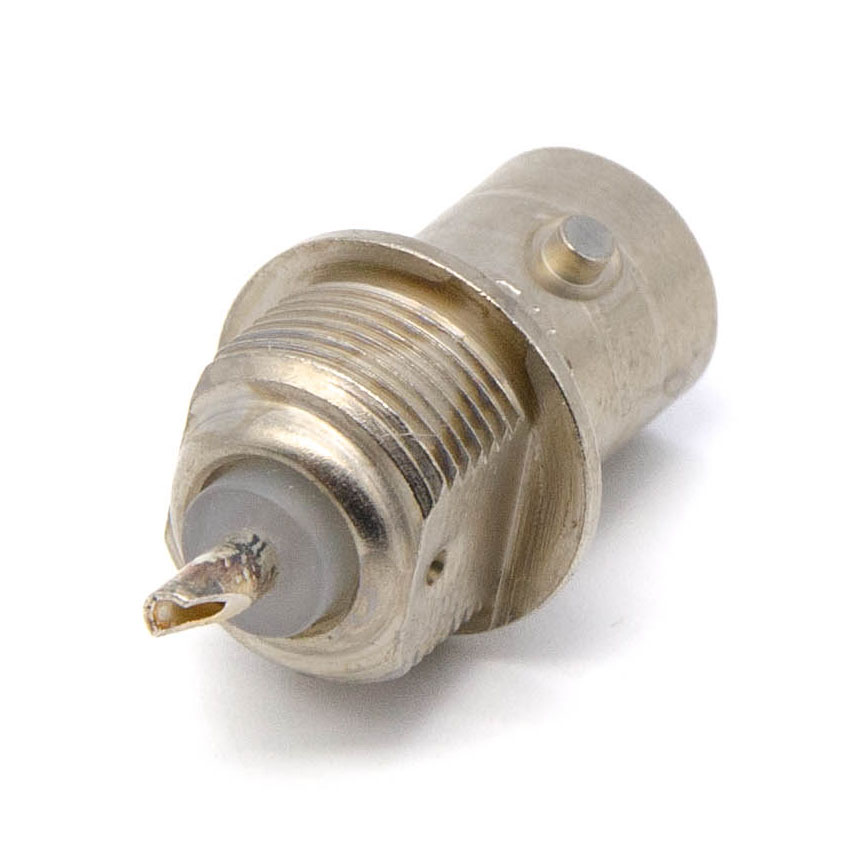

Уценка СР50-73ПВ Розетка приборная прямая, байонетная 1990г (арт. KT-422)

АООТ Исеть; ВР0.364.008 ТУ; полиэтилен; фланец
СССР
Артикул (ID): KT-422
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1991
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ВР0.364.008 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 501638
На складе 96 шт
  • Цена от
    Включая НДС
     103.5 ₽
  • 1 шт. 112.5 ₽
  • от 5 шт. 103.5 ₽
Количество
Быстрый заказ

Причина уценки: без крепежа.
СР50-73ПВ Розетка блочная прямая – соединитель с байонетным способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 50 – величина волнового сопротивления (Ом); 73 – порядковый номер разработки; П – изоляционный материал (полиэтилен); В – всеклиматическое исполнение. Ответная часть розетки: вилка кабельная СР50-33ПВ, СР50-34ПВ, СР50-74ПВ, СР50-76ПВ, СР50-81ПВ. Номинальный диаметр кабеля по изоляции 2,0 мм, 3 мм, 4 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка АООТ Исеть
Страна изготовления СССР
Нормы и требования ВР0.364.008 ТУ, ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 9
Доупаковка промасленная бумага
Состояние упаковки самоупаковка
Транслитерация SR50-73PV Instrument socket, straight, bayonet
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР50
Тип разъема розетка
Ответная часть разъема СР50-33ПВ, СР50-34ПВ, СР50-74ПВ, СР50-76ПВ, СР50-81ПВ
Типономинал / Типоконструкция приборная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика фланец

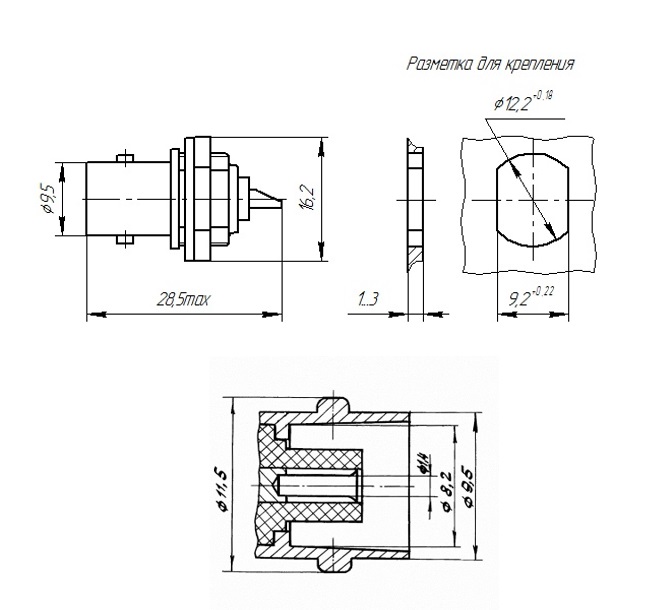

Габаритные размеры L*W*H 16,2х28,5 mm
Материал изолятора полиэтилен
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический обжим
Метод сочленения байонетный
Размер монтажного отверстия 9,5 mm
Марки присоединяемых кабелей РК50-2-11, РК50-2-16, РК50-2-13, РК50-3-11, РК50-3-13, РК100-4-31, РК100-4-11
Диаметр присоединяемых кабелей 2 mm; 3 mm; 4 mm
Состояние товара с хранения
Фактическая маркировка СР50-73ПВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 50 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
Уценка СР50-73ПВ Розетка приборная прямая, байонетная 1990г

Полные аналоги

СР50-73ПВ Розетка приборная прямая, байонетная 1992г, фото
Артикул (ID): TN-2329
СР50-73ПВ Розетка приборная прямая, байонетная 1992г
  • 125 ₽ 1 шт.
СР50-73ПВ Розетка приборная прямая, байонетная 1991г, фото
Артикул (ID): SK-6175
СР50-73ПВ Розетка приборная прямая, байонетная 1991г
СР50-73ПВ Розетка приборная прямая, байонетная, фото
Артикул (ID): SK-6498
СР50-73ПВ Розетка приборная прямая, байонетная

Функциональные аналоги

СР50-73ФВ Розетка приборная прямая, байонетная, фото
Артикул (ID): TN-734
СР50-73ФВ Розетка приборная прямая, байонетная
  • 260 ₽ 1 шт.
  • 220 ₽ от 10 шт.

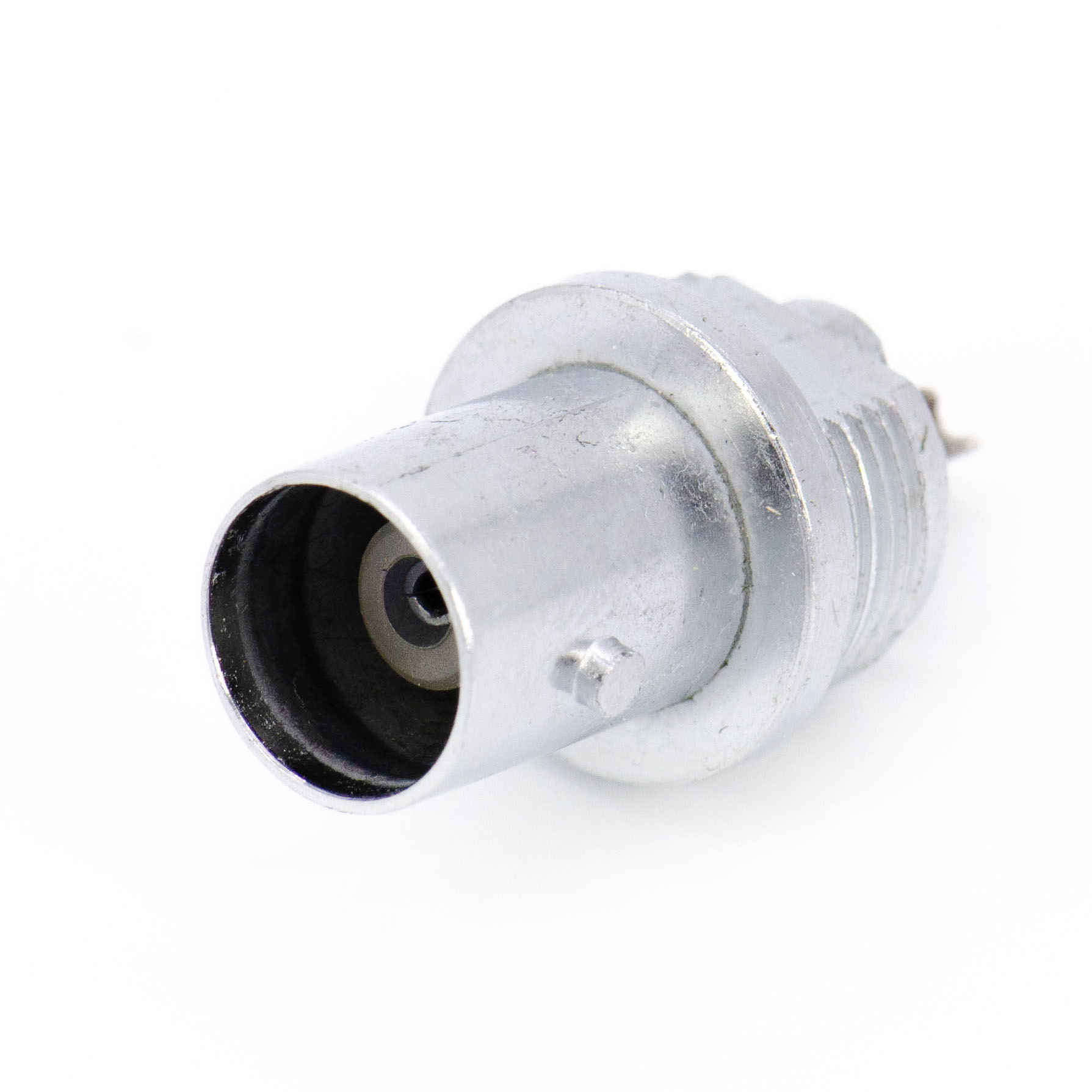

СР50-73ПМ Розетка приборная прямая, байонетная, фото
