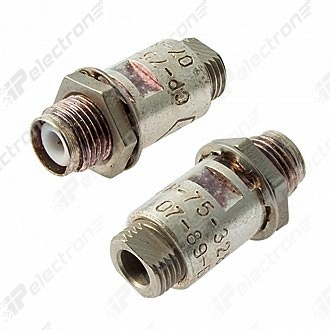

СР75-328Ф Вилка приборно-кабельная прямая, резьбовая(арт. ZA-212)

No name USSR; -; фторопласт; фланец
СССР
Артикул (ID): ZA-212
  • Срок отгрузки со склада 5-7 рабочих дней
  • Дата выпуска 1989
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ -
  • ГОСТ ГОСТ 20265-83
Подробная документация
ID: 226729
На складе 68 шт
  • Цена от
    Включая НДС
     159.66 ₽
  • 1 шт 159.66 ₽
Количество
Быстрый заказ

СР75-328Ф Вилка приборно-кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 328 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); УХЛ – климатическое исполнение. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Наименование СР75-328Ф Вилка приборно-кабельная прямая, резьбовая
Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR75-328F Instrument-cable plug, straight, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема вилка
Типономинал / Типоконструкция приборно-кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика фланец
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический обжим
Метод сочленения резьбовой
Диаметр присоединяемых кабелей 2 mm; 3 mm; 4 mm
Фактическая маркировка СР75-328Ф

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi УХЛ
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР75-328Ф Вилка приборно-кабельная прямая, резьбовая   (datasheet)
