СР75-272ФВ Переход прямой, резьбовой вилка/вилка. (арт. ZA-200)

No name Russia; ВР0.364.015 ТУ; фторопласт; -
РОССИЯ
Артикул (ID): ZA-200
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ВР0.364.015 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 226717
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СР75-272ФВ Переход вилка/вилка – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 272 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть переходника: розетка кабельная СР75-275ФВ, СР75-278ФВ, СР75-279ФВ, СР75-280ФВ, СР75-289ФВ, СР75-290ФВ, СР75-291ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.015 ТУ, ГОСТ 20265-83
Дата изготовленияi не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 4
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR75-272FV Straight transition, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема вилка/вилка
Ответная часть разъема СР75-275ФВ, СР75-278ФВ, СР75-279ФВ, СР75-280ФВ, СР75-289ФВ, СР75-290ФВ, СР75-291ФВ
Типономинал / Типоконструкция переход вилка/вилка
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь + штырь
Диаметр контактов 0,84 mm
Количество контактов 2
Материал контактов бронза
Покрытие контактов Ag (серебро)

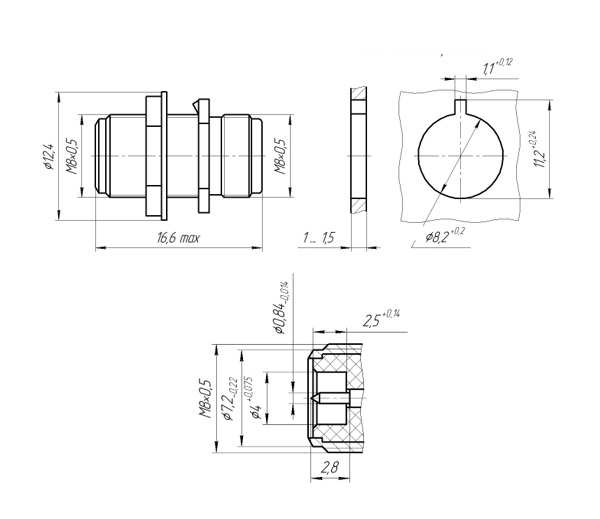

Габаритные размеры L*W*H 12,4х16,6 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод сочленения резьбовой
Размер монтажного отверстия М8х0,5
Состояние товара с хранения
Фактическая маркировка отсутствует

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР75-272ФВ Переход прямой, резьбовой вилка/вилка.   (datasheet)

Полные аналоги

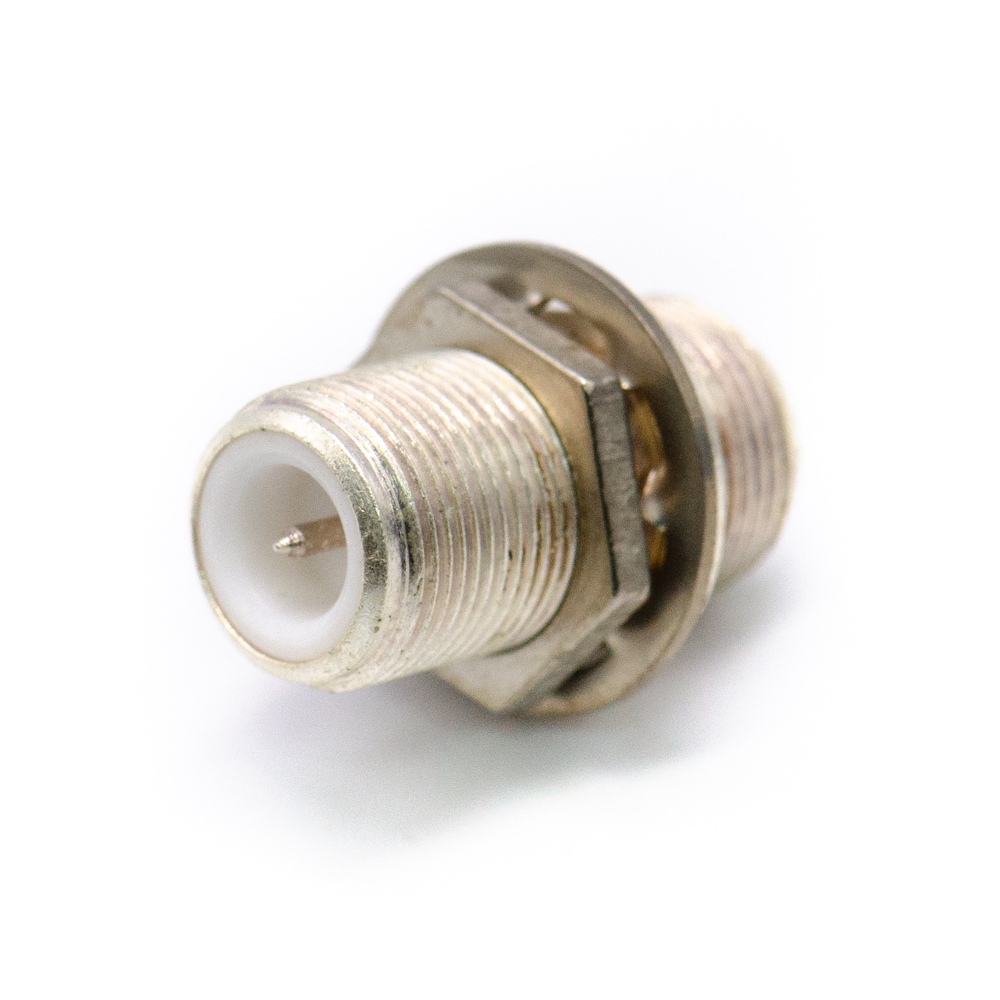

СР75-272ФВ Переход прямой, резьбовой вилка/вилка, фото
