СР75-110ФМВ Розетка приборная прямая, резьбовая (арт. ZA-183)

No name Russia; ВР0.364.007 ТУ; фторопласт; -
РОССИЯ
Артикул (ID): ZA-183
  • Срок отгрузки со склада 5-7 дней
  • Дата выпуска дата не указана
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ВР0.364.007 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 226700
На складе 158 шт
  • Цена от
    Включая НДС
     123.55 ₽
  • 1 шт. 142.27 ₽
  • от 10 шт. 131.04 ₽
  • от 100 шт. 123.55 ₽
Количество
Быстрый заказ

СР75-110ФМВ Розетка приборная – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 110 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); М – модернизированный; В – всеклиматическое исполнение. Ответная часть: вилка кабельная СР75-107ФВ, СР75-108ФВ, СР75-109ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name Russia
Страна изготовления РОССИЯ
Нормы и требования ВР0.364.007 ТУ; ГОСТ 20265-83
Дата изготовленияi дата не указана
Вид приемки i "1"- ОТК
Масса изделия, гр 2,8
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки самоупаковка
Транслитерация SR75-110FMV Instrument socket, straight, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема розетка
Ответная часть разъема СР75-107ФВ, СР75-108ФВ, СР75-109ФВ
Типономинал / Типоконструкция приборная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 0,6 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)

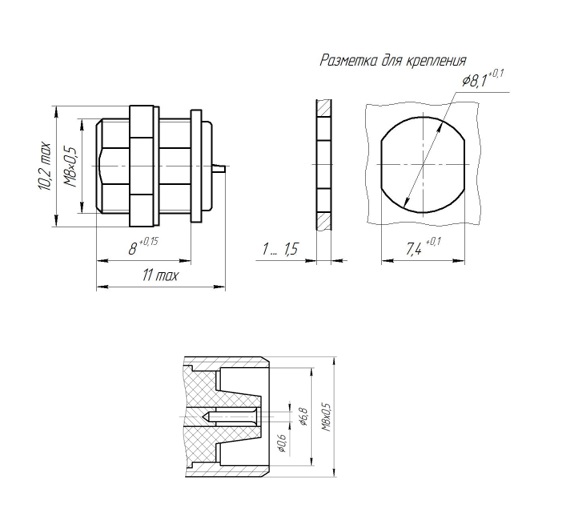

Габаритные размеры L*W*H 10,2х11 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М8х0,5
Марки присоединяемых кабелей РК75-1-11, РК75-1-12, РК75-1-21
Диаметр присоединяемых кабелей 1 mm;
Состояние товара с хранения
Дополнительные характеристики модернизированный
Фактическая маркировка СР75-110ФМВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР75-110ФМВ Розетка приборная прямая, резьбовая   (datasheet)

Функциональные аналоги

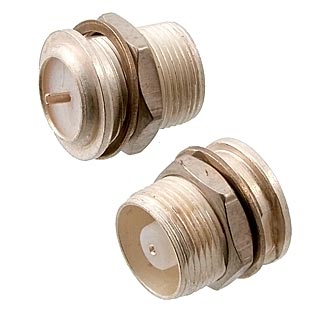

СР75-110ФВ Розетка приборная прямая, резьбовая, фото
Артикул (ID): ZA-182
СР75-110ФВ Розетка приборная прямая, резьбовая

Возможные аналоги

СР75-103ФВ Розетка приборно-кабельная прямая, резьбовая, фото
Артикул (ID): TN-6793
СР75-103ФВ Розетка приборно-кабельная прямая, резьбовая
  • 710.5 ₽ 1 шт.

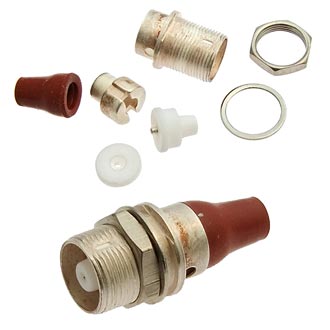

СР75-103ФМВ Розетка приборно-кабельная прямая, резьбовая, фото
Артикул (ID): ZA-176
СР75-103ФМВ Розетка приборно-кабельная прямая, резьбовая
  • 284.54 ₽ 1 шт.

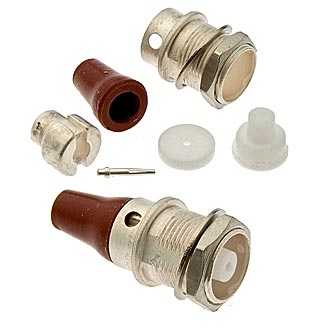

СР75-103ФВ Розетка приборно-кабельная прямая, резьбовая., фото
