СР75-108ФВ Вилка кабельная прямая, резьбовая (арт. KP-5914)

Тбилисский завод разъемов; ВР0.364.026 ТУ; фторопласт; -
СССР
Артикул (ID): KP-5914
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1983
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "1"- ОТК
  • ТУ ВР0.364.026 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 482631
На складе 36 шт
  • Цена от
    Включая НДС
     535 ₽
  • 1 шт. 569 ₽
  • от 5 шт. 535 ₽
Количество
Быстрый заказ

СР75-108ФВ Вилка кабельная прямая – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 108 – порядковый номер разработки; Ф – изоляционный материал (фторопласт); В – всеклиматическое исполнение. Ответная часть вилки: розетка кабельная СР75-104ФВ; розетка приборно-кабельная СР75-101ФВ. Номинальный диаметр кабеля по изоляции 1,5 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Тбилисский завод разъемов
Страна изготовления СССР
Нормы и требования ВР0.364.026 ТУ, ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 4,5
Вид упаковки полиэт. пакет (1шт)
Состояние упаковки заводская
Транслитерация SR75-108FV Straight cable plug, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема вилка
Ответная часть разъема СР75-104ФВ; СР75-101ФВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 0,6 mm
Количество контактов 1
Материал контактов латунь
Покрытие контактов Ag (серебро)

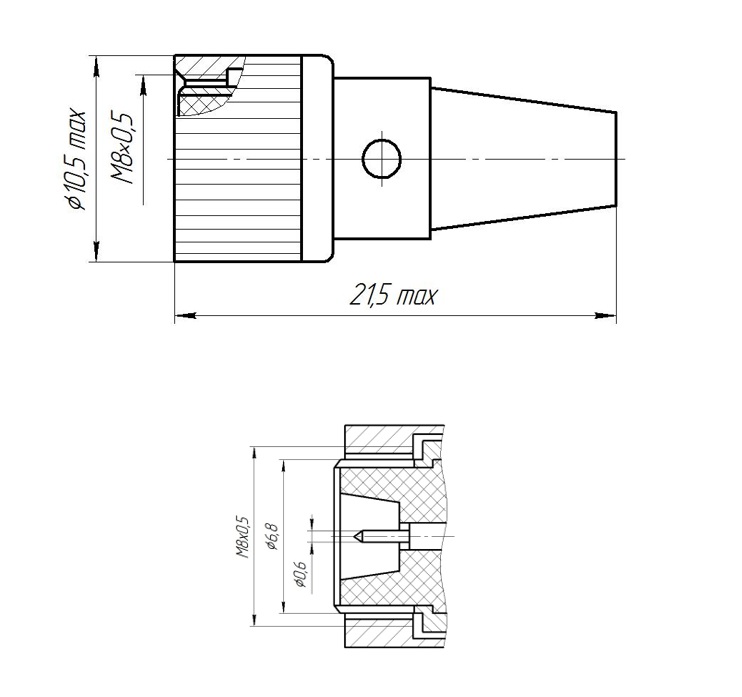

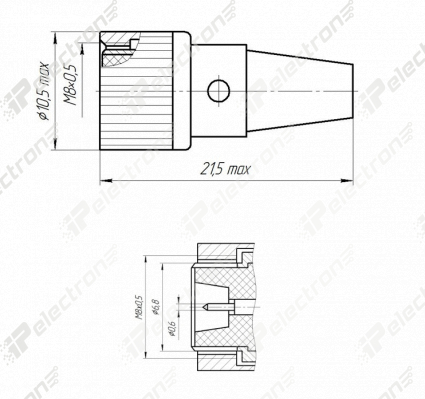

Габаритные размеры L*W*H 10,5х21,5 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический пайка
Метод сочленения резьбовой
Размер монтажного отверстия М8х0,5
Марки присоединяемых кабелей РК75-1,5-11, РК75-1,5-12, РК75-1,5-21
Диаметр присоединяемых кабелей 1,5 mm;
Состояние товара с хранения
Фактическая маркировка СР75-108ФВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР75-108ФВ Вилка кабельная прямая, резьбовая   (datasheet)

Функциональные аналоги

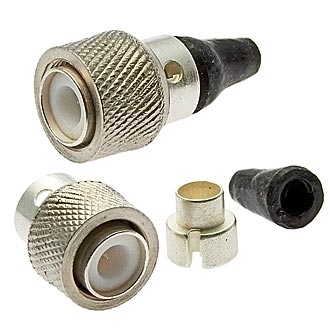

СР75-109ФМВ Вилка кабельная прямая, резьбовая, фото
