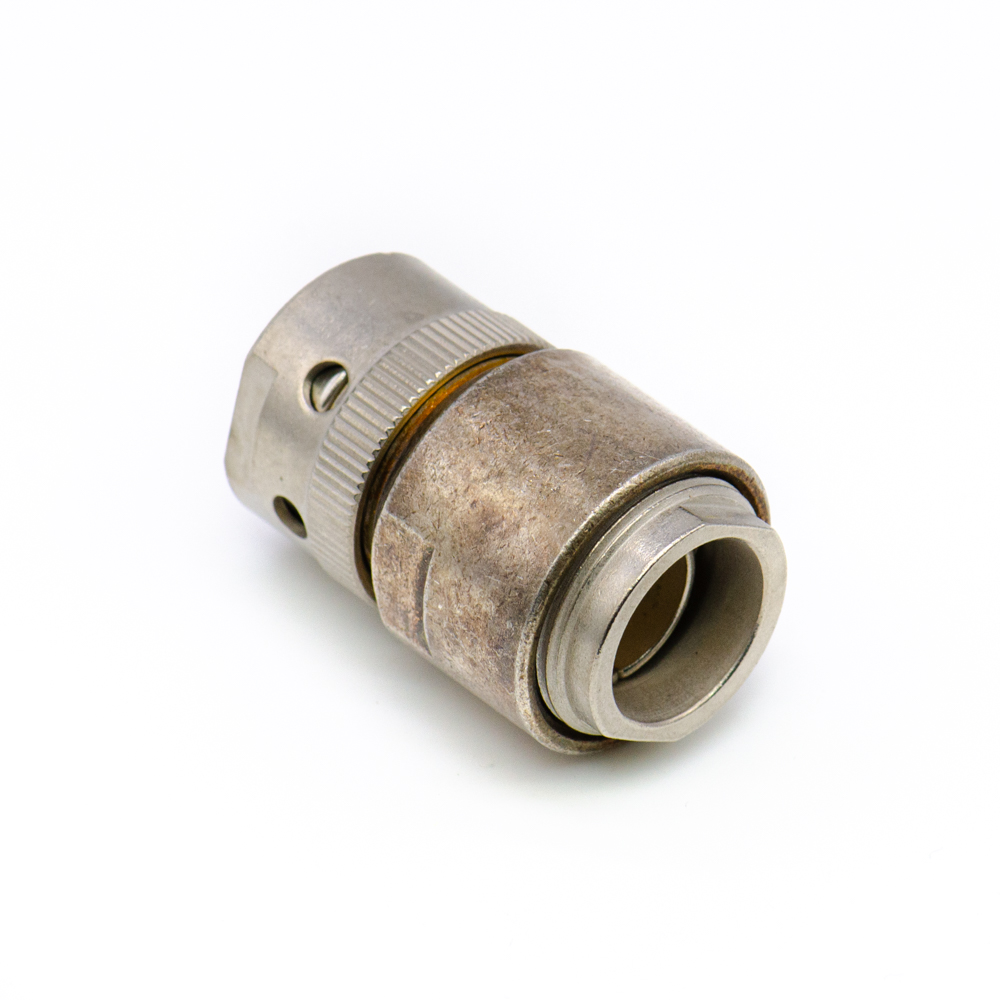

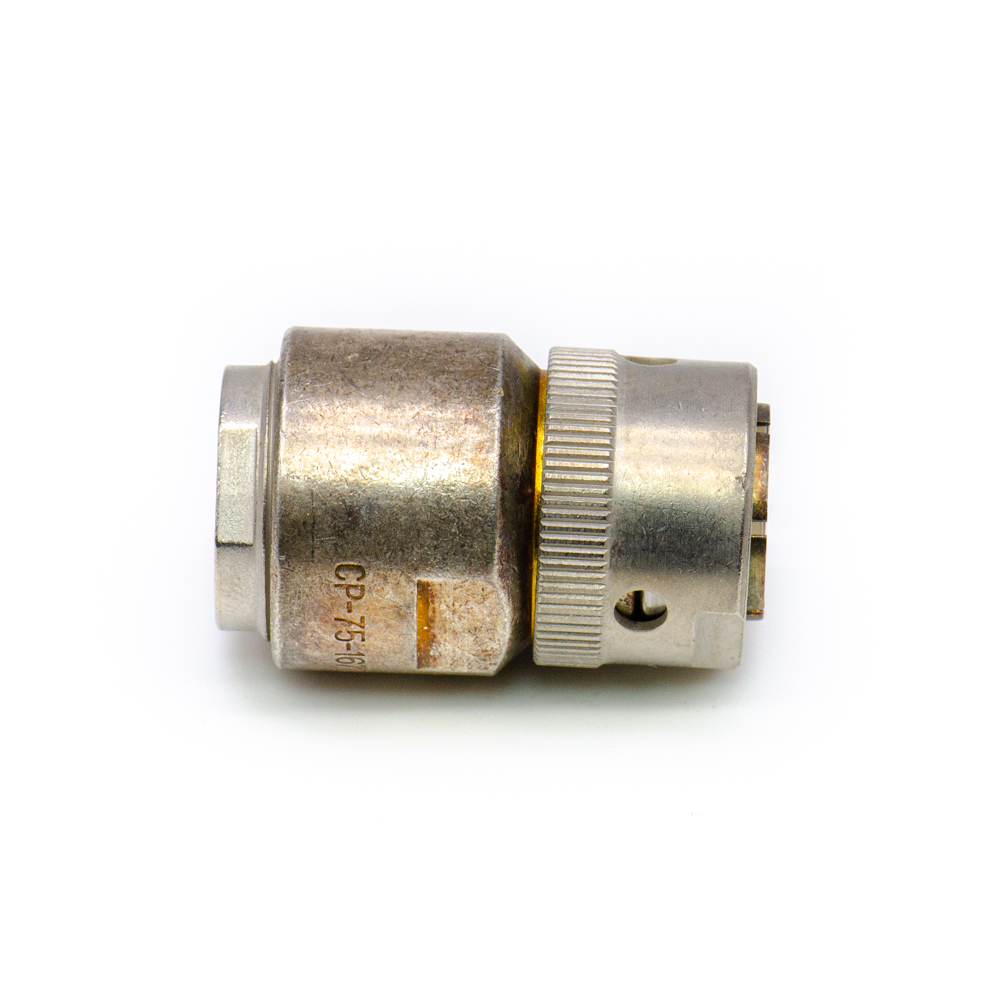

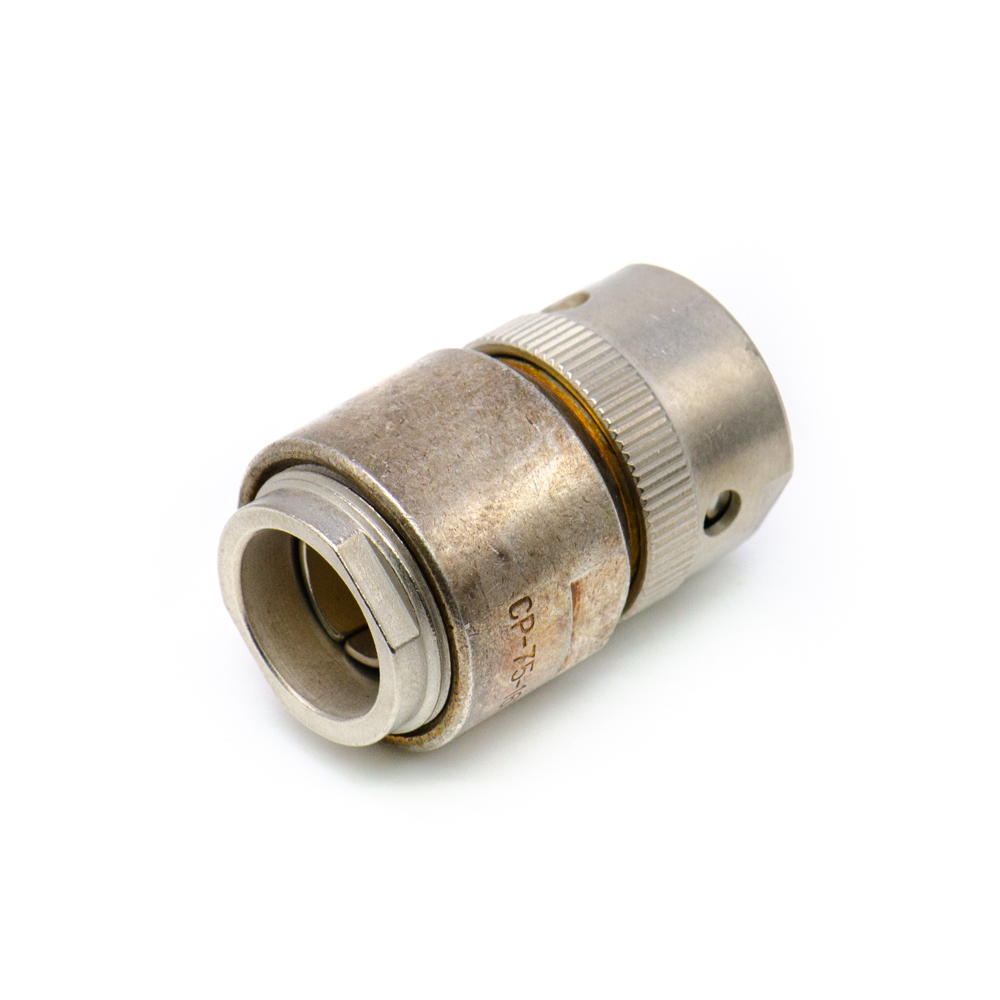

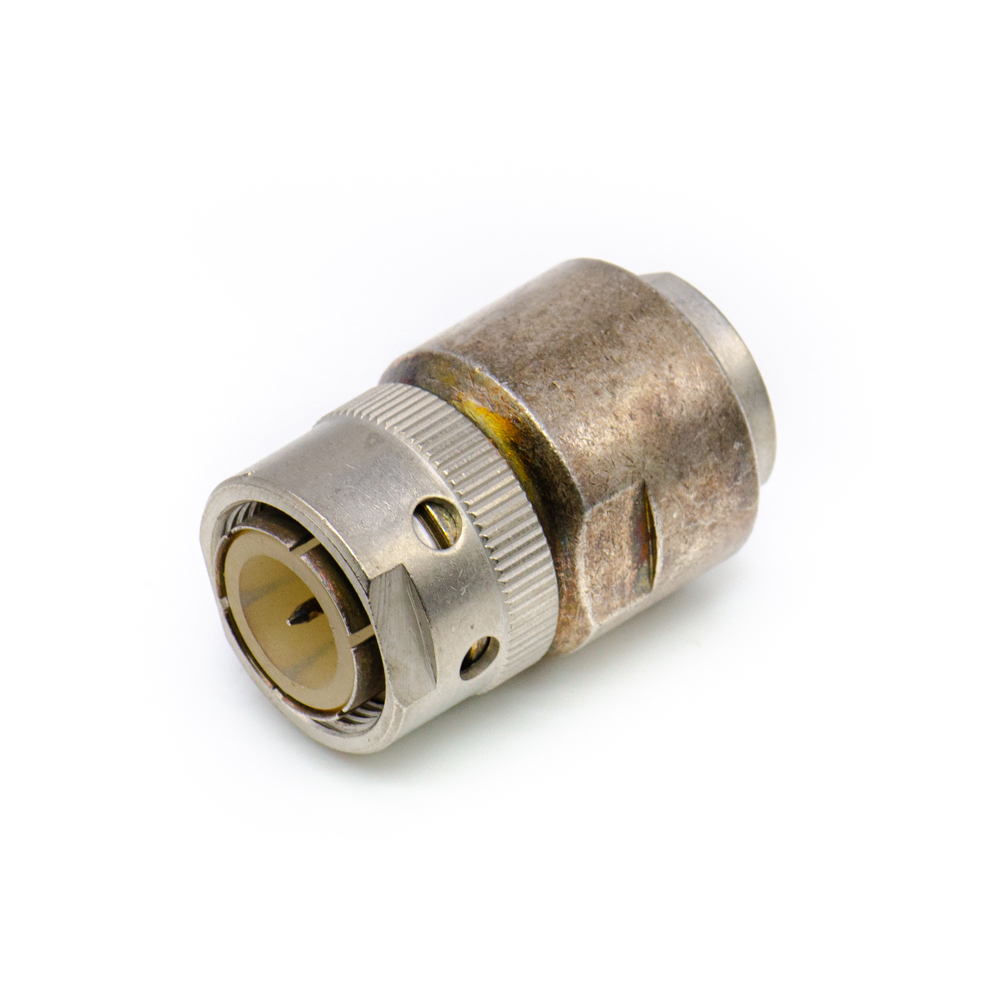

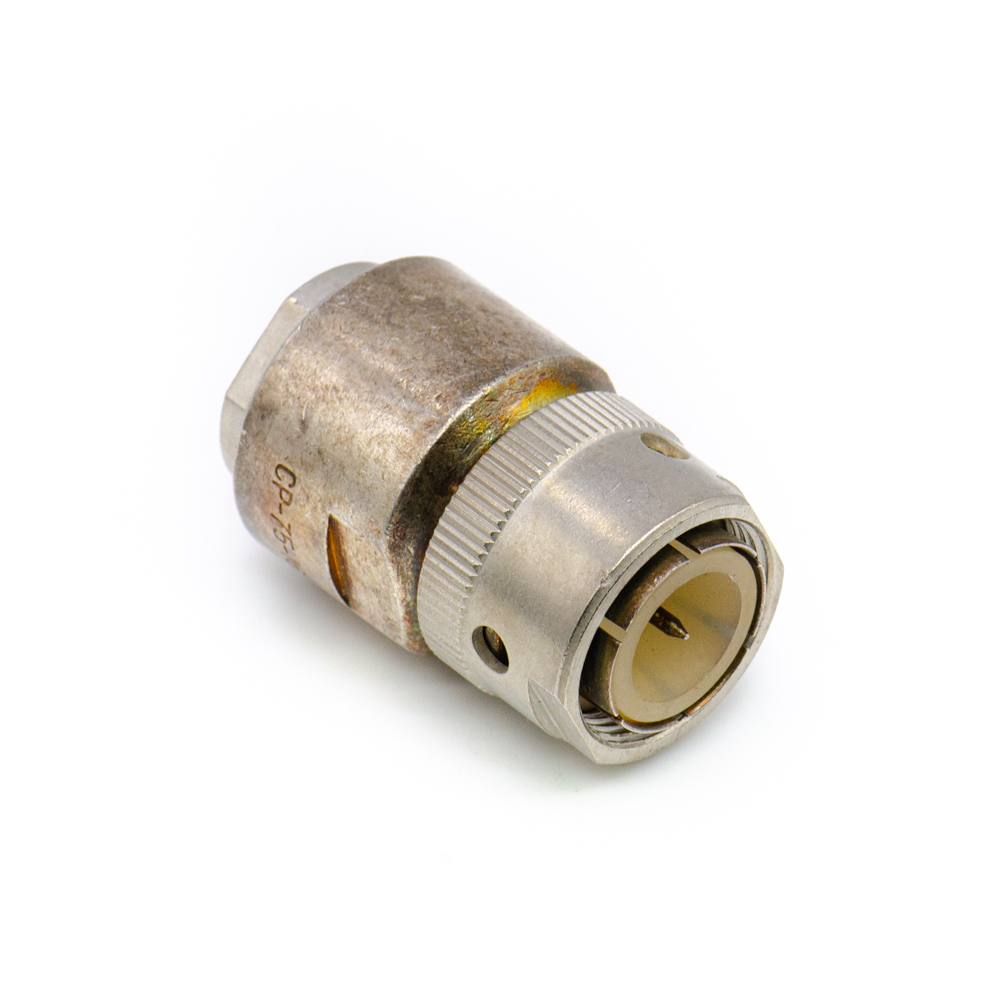

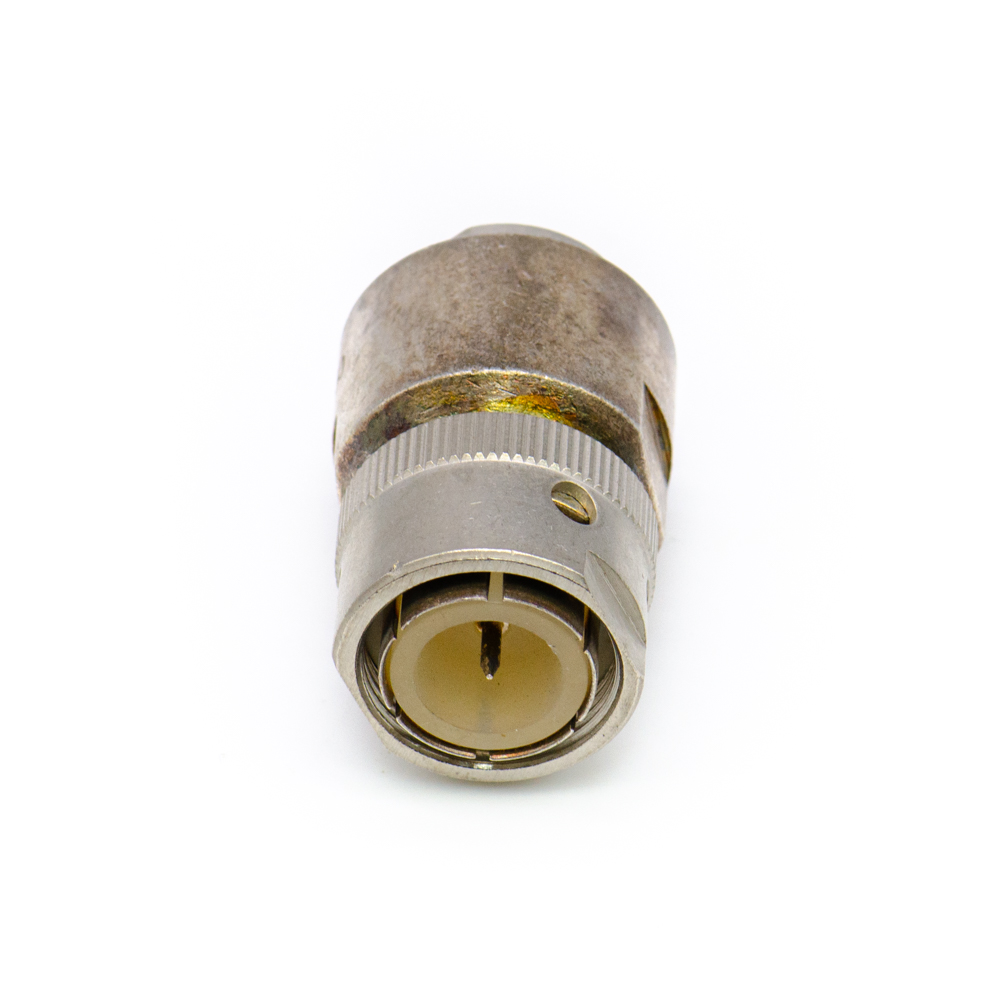

СР75-167ПВ Вилка кабельная прямая, резьбовая. (арт. KT-2134)

No name USSR; ВР0.364.015 ТУ; полиэтилен; гайка
СССР
Артикул (ID): KT-2134
  • Срок отгрузки со склада Уточнить у менеджера
  • Дата выпуска 1978
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 1
  • Вид приемки "5"- ВП, ПЗ
  • ТУ ВР0.364.015 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 506854
На складе 0 шт
Товара сейчас нет на складе
Сообщить о поступлении

СР75-167ПВ Вилка кабельная – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 167 – порядковый номер разработки; П – изоляционный материал (полиэтилен); В – всеклиматическое исполнение. Ответная часть (розетка приборно-кабельная) СР75-155ПВ, СР75-168ПВ. Номинальный диаметр кабеля по изоляции 9 мм. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка No name USSR
Страна изготовления СССР
Нормы и требования ВР0.364.015 ТУ, ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "5"- ВП, ПЗ
Масса изделия, гр 53
Состояние упаковки самоупаковка
Транслитерация SR75-167PV Straight cable plug, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема вилка
Ответная часть разъема СР75-155ПВ, СР75-168ПВ
Типономинал / Типоконструкция кабельная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов штырь
Диаметр контактов 1,4 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Конструктивное исполнение хвостовика гайка
Габаритные размеры L*W*H 24х44,5 mm
Материал изолятора полиэтилен
Цвет изолятора белый
Метод монтажа механический объемный монтаж
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М18х1
Марки присоединяемых кабелей РК3, РК75-9-13
Диаметр присоединяемых кабелей 9,0 mm;
Состояние товара с хранения
Фактическая маркировка СР75-167ПВ

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +85°C
Климатическое исполнениеi В - всеклиматическое исполнение
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР75-167ПВ Вилка кабельная прямая, резьбовая.   (datasheet)

Функциональные аналоги

СР75-154ПВ Вилка кабельная прямая, резьбовая, фото
Артикул (ID): SK-6161
СР75-154ПВ Вилка кабельная прямая, резьбовая
  • 790 ₽ 1 шт.

Возможные аналоги

СР75-158ФВ Вилка кабельная угловая, резьбовая, фото
Артикул (ID): TM-3278
СР75-158ФВ Вилка кабельная угловая, резьбовая
  • 790 ₽ 1 шт.
  • 745 ₽ от 5 шт.

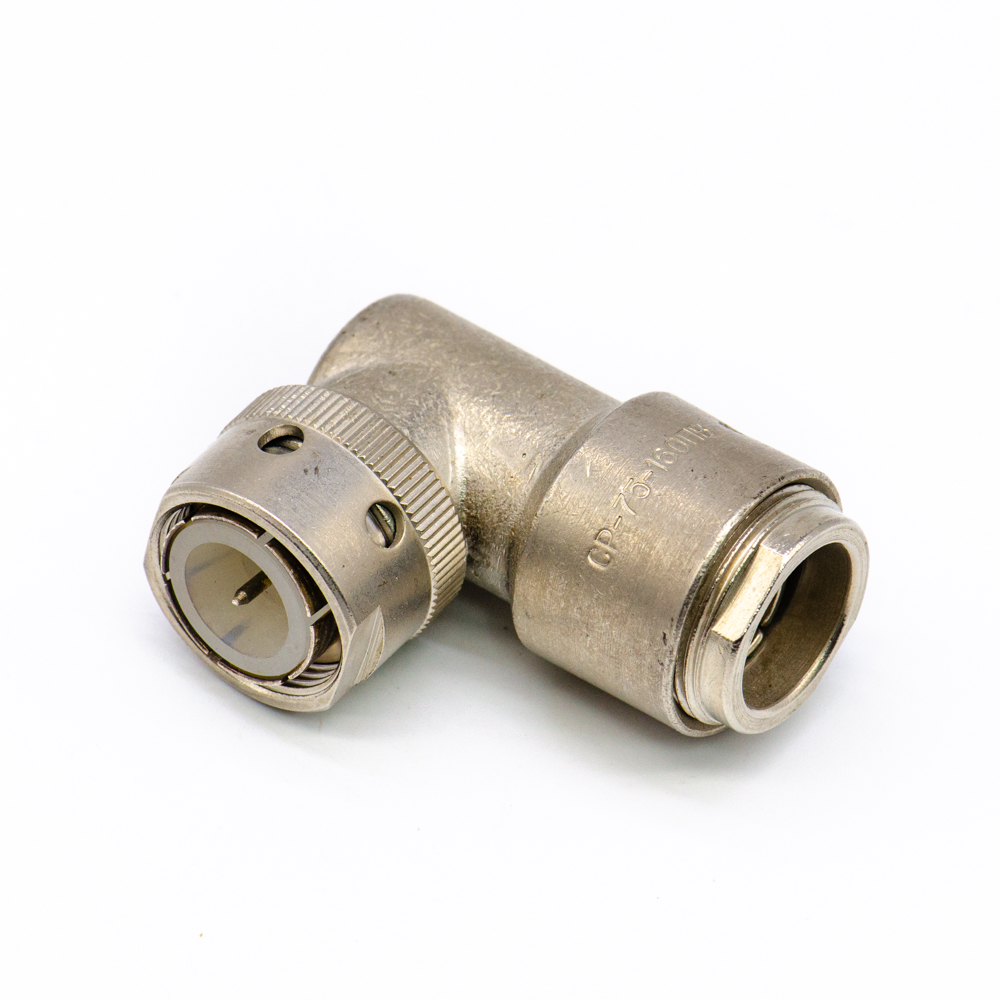

СР75-160ПВ Вилка кабельная угловая, резьбовая, фото
