СР75-110Ф Розетка приборная прямая, резьбовая (арт. KT-2225)

Тбилисский завод разъемов; ВР0.364.007 ТУ; фторопласт; -
СССР
Артикул (ID): KT-2225
  • Срок отгрузки со склада 1 день (в наличии)
  • Дата выпуска 1975
  • Кратность отгрузки 1
  • Гарантийный срок (мес.) 12
  • Вид приемки "1"- ОТК
  • ТУ ВР0.364.007 ТУ
  • ГОСТ ГОСТ 20265-83
Подробная документация
Аналоги и альтернативы
ID: 507191
На складе 5 шт
  • Цена от
    Включая НДС
     129.68 ₽
  • 1 шт. 129.68 ₽
Количество
Быстрый заказ

СР75-110Ф Розетка приборная – соединитель с резьбовым способом сочленения. Предназначен для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц. Структура условного обозначения: СР – соединитель радиочастотный; 75 – величина волнового сопротивления (Ом); 110 – порядковый номер разработки; Ф – изоляционный материал (фторопласт). Ответная часть: вилка кабельная СР75-107ФВ, СР75-108ФВ, СР75-109ФВ. Вся дополнительная информация находится во вложении на товар, см. pdf – файл.

Подробнее
Заметили
ошибку ? Сообщите нам

Отзывы

Общая информация

Торговая марка Тбилисский завод разъемов
Страна изготовления СССР
Нормы и требования ВР0.364.007 ТУ; ГОСТ 20265-83
Дата изготовленияi 1976-1991
Вид приемки i "1"- ОТК
Масса изделия, гр 2,8
Доупаковка запаянные в полиэтилен
Состояние упаковки самоупаковка
Транслитерация SR75-110F Instrument socket, straight, threaded
Наличие паспорта - этикетки нет

Основные параметры

Функциональная группа соединители
Функциональный тип высокочастотные соединители
Серия разъемов СР75
Тип разъема розетка
Ответная часть разъема СР75-107ФВ, СР75-108ФВ, СР75-109ФВ
Типономинал / Типоконструкция приборная
Конструкция корпуса прямая
Материал корпуса латунь
Покрытие корпуса (Ni) никель
Вид контактов круглые
Тип контактов гнездо
Диаметр контактов 0,6 mm
Количество контактов 1
Материал контактов бронза
Покрытие контактов Ag (серебро)
Габаритные размеры L*W*H 10,2х11 mm
Материал изолятора фторопласт
Цвет изолятора белый
Метод монтажа механический на панель
Метод монтажа электрический обжим
Метод сочленения резьбовой
Размер монтажного отверстия М8х0,5
Марки присоединяемых кабелей РК75-1-11, РК75-1-12, РК75-1-21
Диаметр присоединяемых кабелей 1 mm;
Состояние товара с хранения
Фактическая маркировка отсутствует

Технические характеристики

Рабочий ток 10 mA
Волновое сопротивление 75 Ω
Диапазон рабочих частот 0 - 10 GHz
Рабочее напряжение (амплитудное) 500 V
Сопротивление контактов штырь-гнездо 10 mΩ
Сопротивление корпус-корпус 10 mΩ
Герметичность негерметичный

Условия эксплуатации

Интервал рабочих температур от -60 до +155°С
Относительная влажность 98% при температуре +35°С
Макс. срок хранения 25 лет
Ресурс 500 сочленений-расчленений
СР75-110Ф Розетка приборная прямая, резьбовая   (datasheet)

Функциональные аналоги

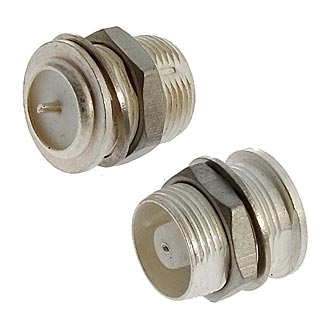

СР75-110ФМВ Розетка приборная прямая, резьбовая, фото
Артикул (ID): ZA-183
СР75-110ФМВ Розетка приборная прямая, резьбовая
  • 142.27 ₽ 1 шт.
  • 131.04 ₽ от 10 шт.
  • 123.55 ₽ от 100 шт.

Возможные аналоги

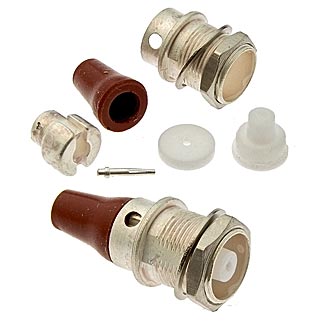

СР75-103ФВ Розетка приборно-кабельная прямая, резьбовая, фото
Артикул (ID): TN-6793
СР75-103ФВ Розетка приборно-кабельная прямая, резьбовая
  • 710.5 ₽ 1 шт.

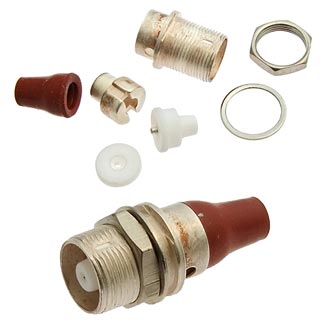

СР75-103ФМВ Розетка приборно-кабельная прямая, резьбовая, фото
